在城市规划与设计、建筑设计、景观设计专业领域工作时，经常会用CAD画图，设计好总图后我们会把它打印成图片再发送给甲方查看，如果对方满意，接下来才能确定方案，接着设计总平面图、效果图等等，那么我们可以看出一张清晰明了的CAD图片是多么的重要，接下来小编为你讲解CAD建筑图怎么打印成清晰的图片，如何设置？（这是自己工作中积累的，希望能帮助到你）

操作方法

01

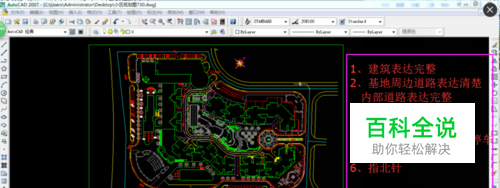

首先，打开设计好的CAD总平面图。（需要表达的内容：1.建筑表达完整；2.基地周边道路和内部道路表达完整；3.主要景观设计；4.小区各个出入口；5.停车位的布置及地下车库入口；6.指北针）注意，树木、草地等可以不画，以免使打印出的图片比较乱。
02

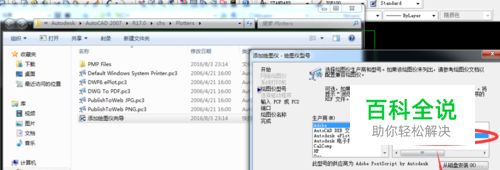

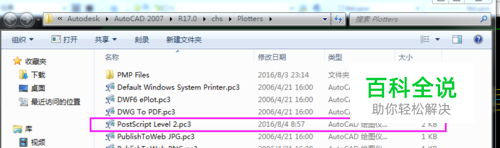

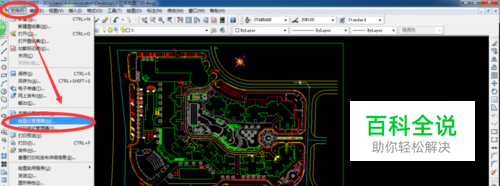

第二步，打印前需添加绘图仪，建立自己的虚拟打印机。如图所示，单击“文件”—“绘图仪管理器”—双击“添加绘图仪向导”—按提示单击“下一步”—如图位置时，选择“ level2”—再按提示点“下一步”，最后我们会发现有这个我们设置的“level2” 打印机了。
03

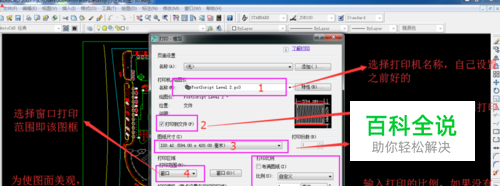

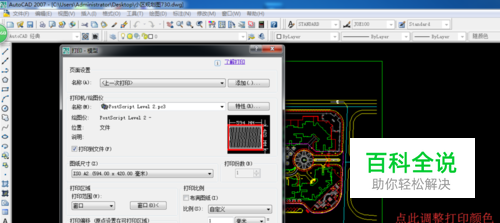

第三步，打印的基本设置。如图所示。如图所示，1.选择打印机名称（即已添加的“level2打印机”）；2.“勾选”打印到文件；3.选择图纸尺寸，是A2还是A3等；4.打印范围，选择窗口，选择图框；5.居中打印可更美观；6.选择打印比例，如果没有比例要求，可以勾选布满图纸。
04

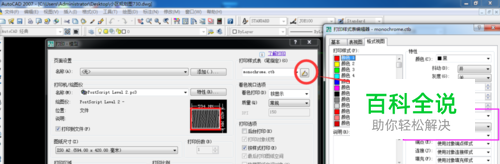

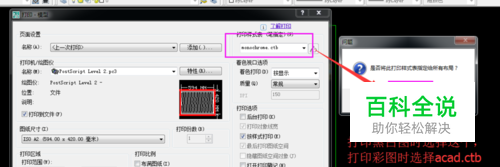

第四步，打印颜色及线型线宽等进一步设置。设置打印颜色：点击如图所示“帮助”后面的符号，在这里打印黑白图时选择“monochrome.ctb”;如果打印彩色图可选择“acad.ctb”(彩图不经常使用，因为彩图会使整个图幅看起来比较乱），选择后单击“是”。
05

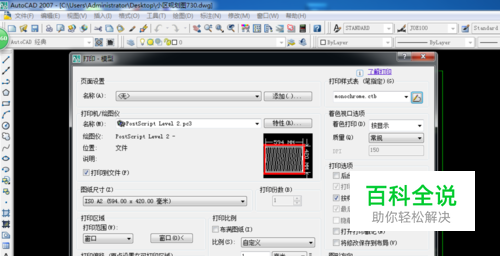

设置线型线宽等。单击“monochrome.ctb”后的符号会出现如图所示对话框。在这里我们可以调整线型和线宽等，一般的规划用地红线、建筑控制线、建筑轮廓线等是需要选用专有的线型和线宽的（这里暂不做详细说明）。
06

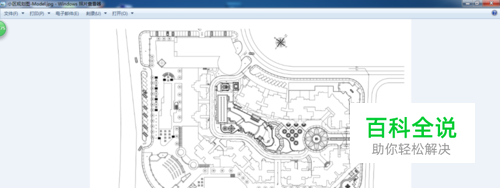

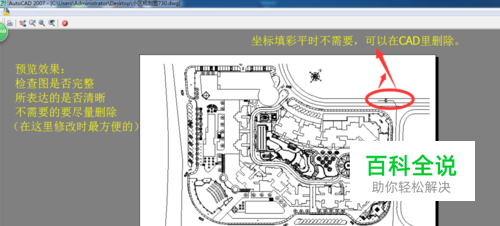

第五步，设置完成后可以预览效果。如图，点击左下角“预览”，这时我们可以看一下效果，有不合适的可以返回再调整（按键盘空格键即可）。
07

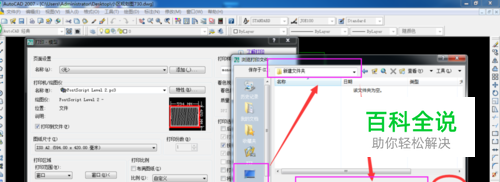

第六步，修改完毕后点击“确定”—选择文件要存的位置，桌面或者自己设定的某个文件夹—最后单击“保存”（注意保存的是EPS文件）。然后我们可以找到这个文件。
08

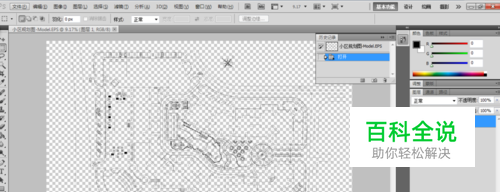

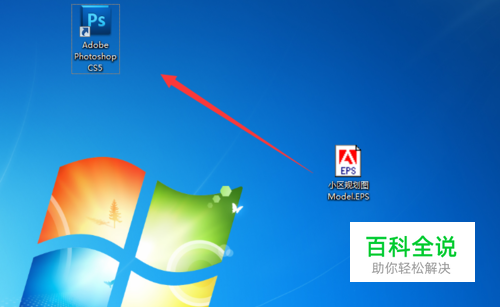

第七步，用PS打开该eps文件。操作方法，用鼠标单击eps文件然后拖到PS图标上再松开鼠标即可打开（其他打开方式这里不做介绍了），然后出现如图所示界面，选择“RGB颜色”“分辨率150，像素厘米”（一般这样调足够了）。
09

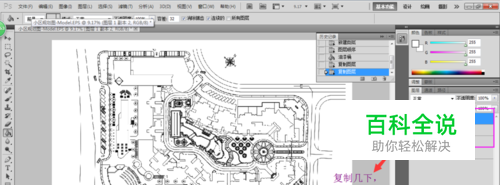

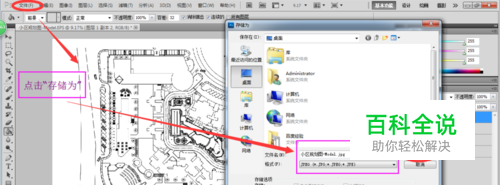

第八步，存储JPG图片。将EPS图层多复制几下，这样存储的图片会更清晰。 “文件”—“存储为”—“JPG格式”—“保存”，这样操作就完成了，如图。
