CAD命令的使用之图文解说:[12]插入块

插入块:将之前创建的块插入在图纸中。

操作方法

  • 01

    这节将接着上节讲述插入块的命令。 可以点击插入块命令,或者点击插入,下拉有个块点击即可,也可以输入i回车执行插入块命令。i是插入块的快捷键。

  • 02

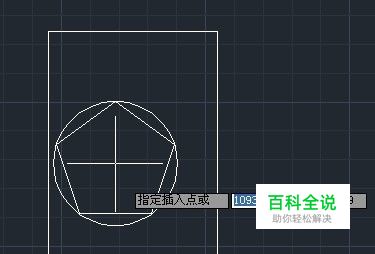

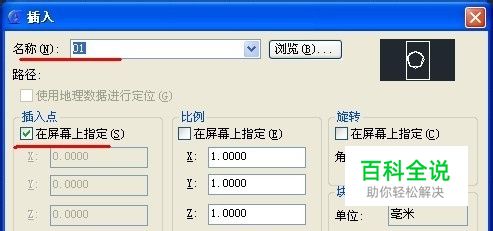

    点击插入块命令后出现对话框,这时输入对应的块名称,插入点处打勾,点击确定,然后鼠标在绘图区点击一点,块就会插入在该点。

  • 03

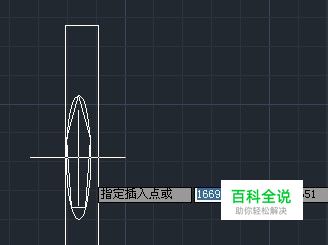

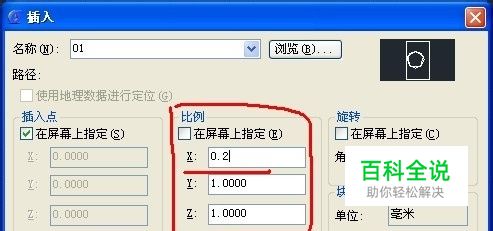

    在插入块时,可以设置插入的块的比例,比如我将X方向的比例输入为0.2,那么,块图形在X方向就会缩小到原来的0.2.

  • 04

    还有旋转角度,我输入30°,那么插入的块就会按照原图方向逆时针旋转30度角

  • 05

    下面附上动态图演示操作过程,希望对您有帮助,祝您学习愉快!
