CAD命令的使用之图文解说：[6]圆弧
cad中圆弧命令有十种选择，合适的方式可以提高我们的绘图效率和质量，下面就来介绍这十种方式。
操作方法
- 01

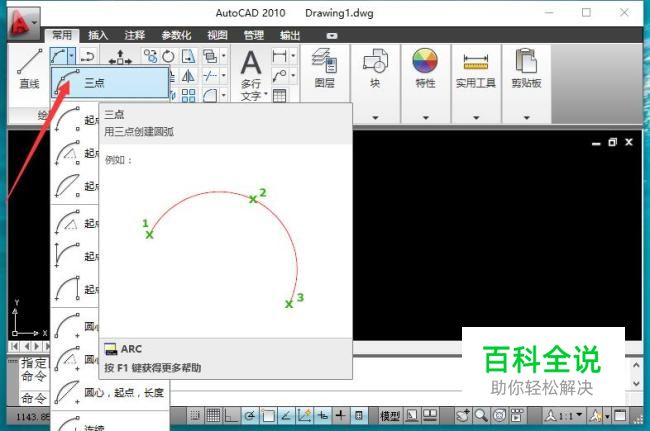

三点圆弧：随意选择三点确定一个圆弧。
- 02

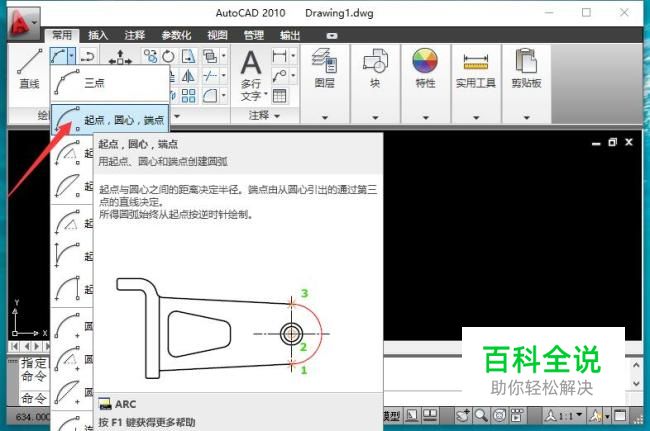

起点圆心端点：起点与圆心取决半径。端点有圆心到第三点的直线距离决定从而获得圆弧。
- 03

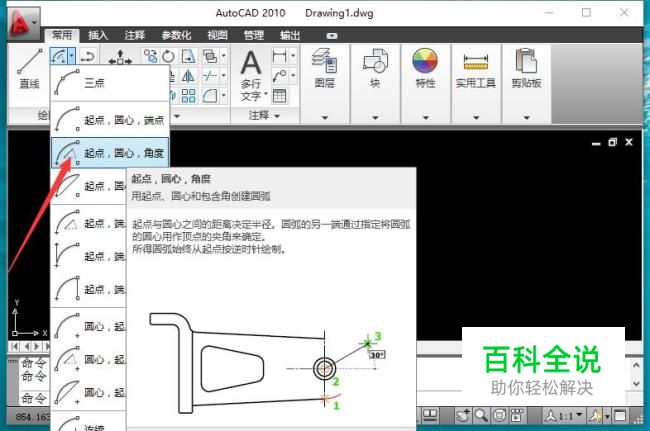

起点圆心角度：起点与圆心取决半径，可以依据要求角度设置使用从而获得圆弧。
- 04

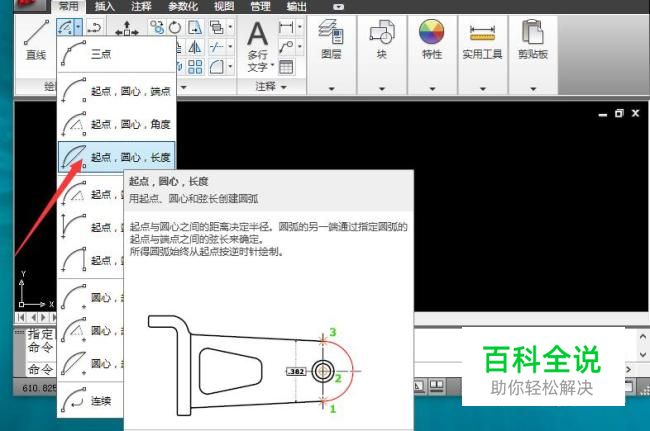

起点圆心长度：起点与圆心取决半径。已知起点到圆弧端点弦长距离从而获得圆弧。
- 05

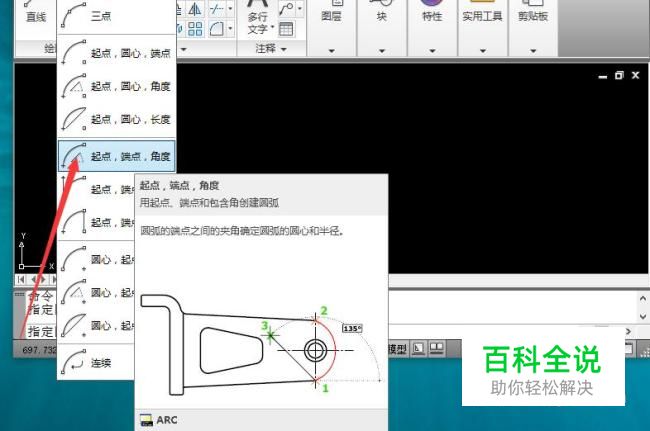

起点端点角度：已知起点端点以及角度使用从而获得圆弧。
- 06

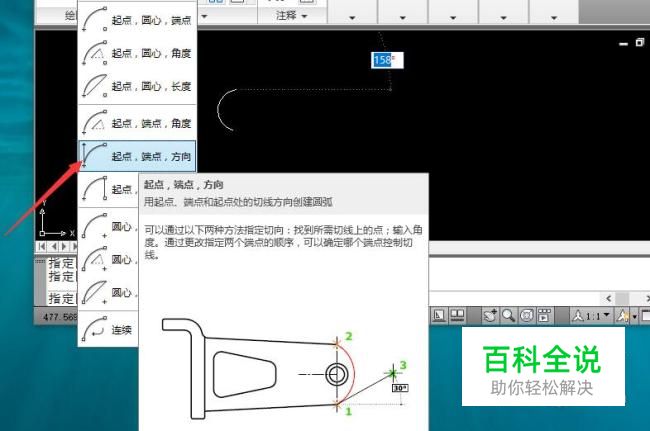

起点端点方向：已知起点端点和通过切线上的点和或者输入角度来确定方向从而获得圆弧。
- 07

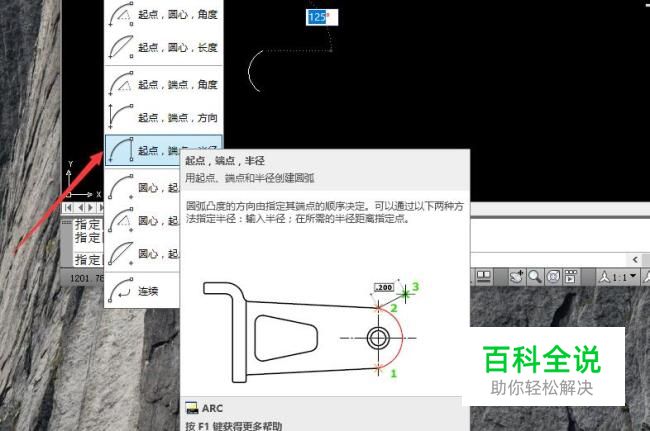

起点端点半径：通过确定起点端点以及输入半径从而获得圆弧。
- 08

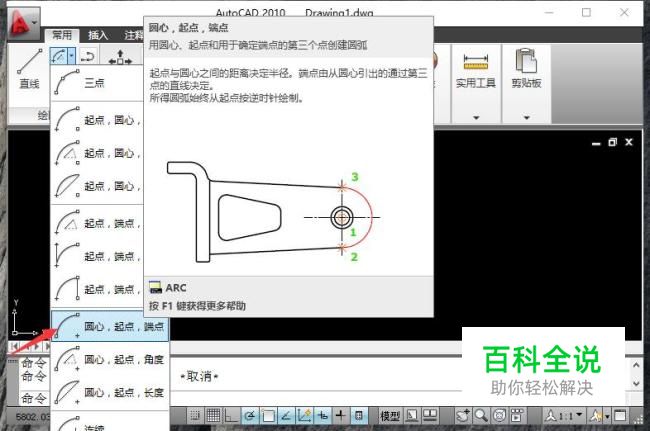

圆点起点端点：顺序发生了变化，先确定了圆点位置，而后起点最后端点从而获得圆弧，圆弧始终从起点按逆时针绘制。
- 09

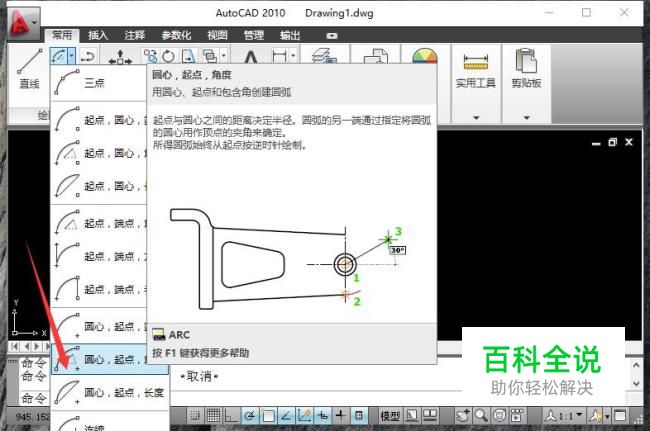

圆心起点角度：起点与圆心取决半径，以圆心为顶点的夹角从而获得圆弧。圆弧始终从起点按逆时针绘制
- 10

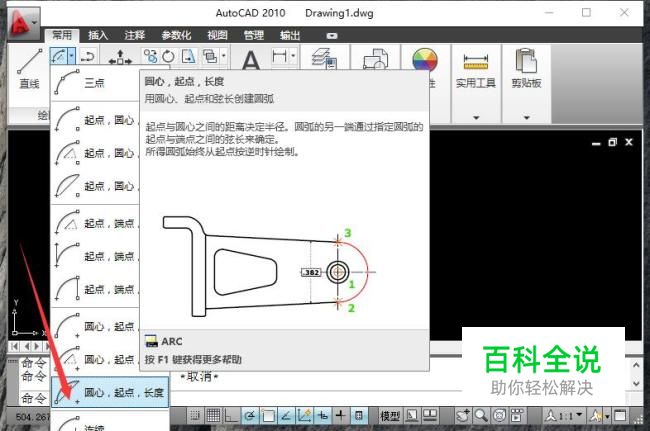

圆心起点长度：起点与圆心取决半径，起点与端点长度从而获得圆弧。圆弧始终从起点按逆时针绘制
- 11

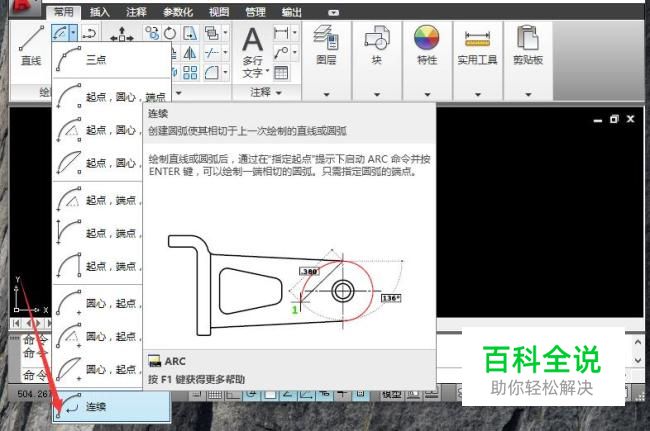

连续：使用在已绘制好的直线或者圆弧相切绘制从而获得圆弧
