CAD命令的使用之图文解说:[10]椭圆

椭圆是平面上到两定点的距离之和为常值的点之轨迹, 也可定义为到定点距离与到定直线间距离之比为一个小于1的常值的点之轨迹。

操作方法

  • 01

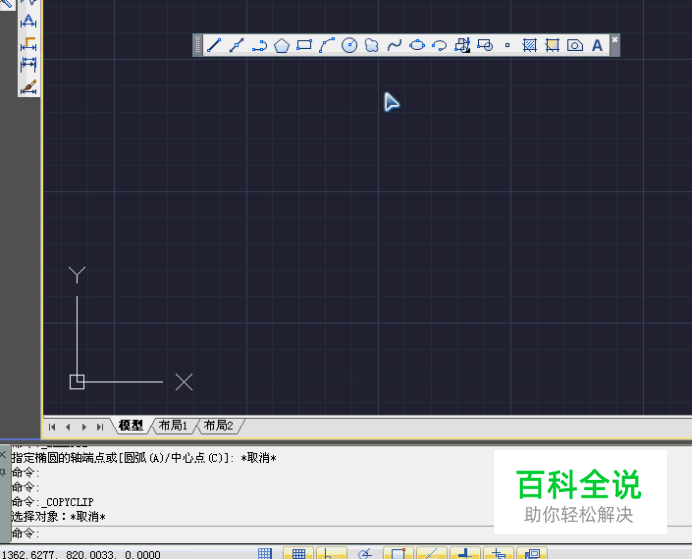

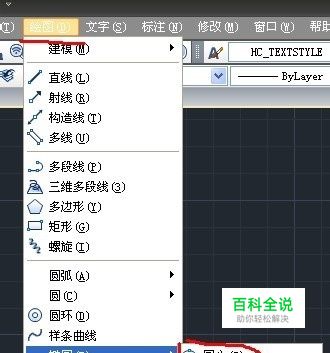

    点击椭圆命令,或者点击绘图,点击下拉里的椭圆,然后继续菜单的几个椭圆绘图方法,也可以输入ELL回车执行椭圆命令,ELL是椭圆快捷键。

  • 02

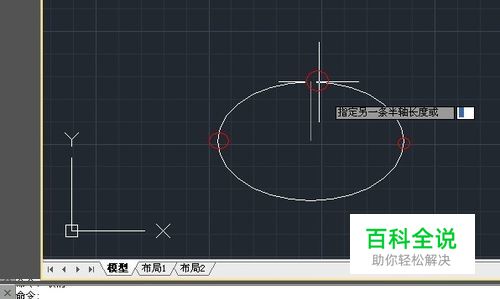

    点击椭圆命令后,在绘图区点击一点确定长轴端点,然后点击长轴另外一点,移动鼠标点击短轴的端点得到椭圆。

  • 03

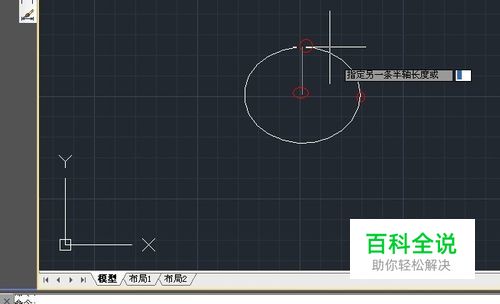

    在点击椭圆命令后,输入栏出现:指定椭圆的轴端点或[圆弧(A)/中心点(C)]: 这里讲解一下中心点绘制 点击椭圆命令,输入C回车,绘图区点击一点,点击长轴的另一端点,移动鼠标点击短轴端点得到椭圆。

  • 04

    下面是动态图演示操作过程,希望对你有帮助,祝您学习愉快!
