soildworks-弹簧的画法

本主要介绍的是用如何使用soildworks2016软件绘制弹簧。使用到了螺旋线、扫描特征。

操作方法

  • 01

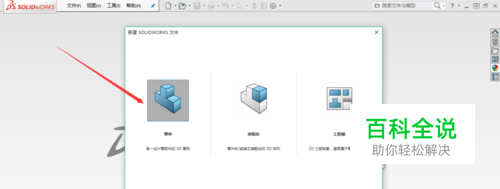

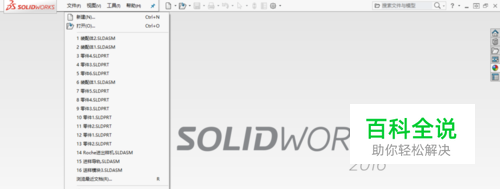

    首先,在SolidWorks2016软件里新建一个零件(Ctrl+N),如图所示

  • 02

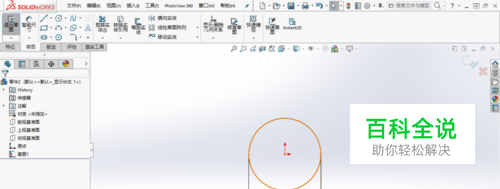

    在前视基准面绘制一个圆并定义,如图所示

  • 03

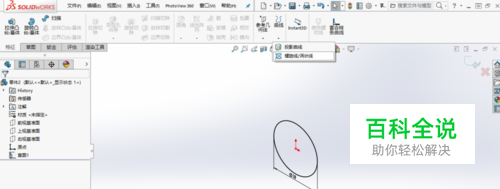

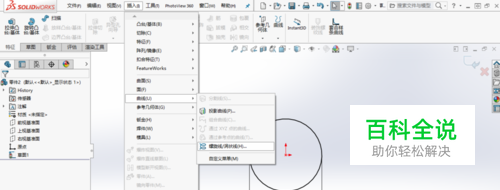

    然后在SolidWorks2016软件中找到螺旋线这个特征,如图所示

  • 04

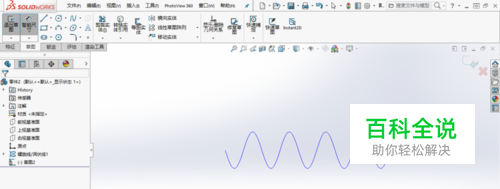

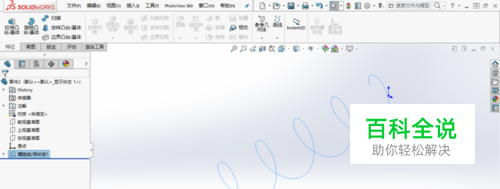

    对草图使用螺旋线这一特征,然后弹簧那个环形形状就构造好了,如图所示

  • 05

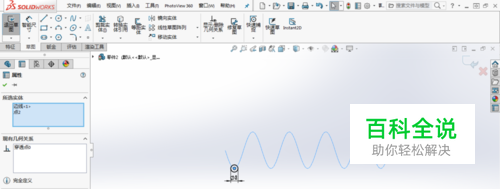

    然后在右视基准面新建一个草图,绘制一个圆形,添加穿透的几何关系给圆心和螺旋线,如图所示

  • 06

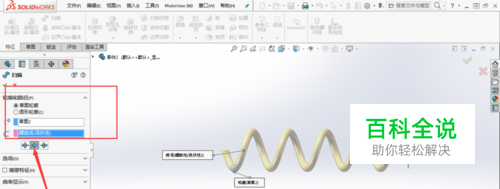

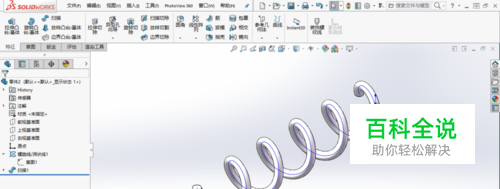

    然后使用扫描特征,绘制弹簧实体,如图所示

  • 07

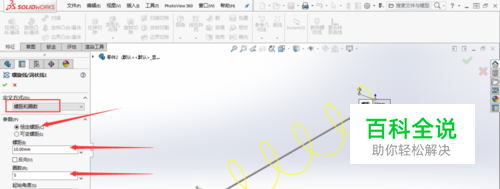

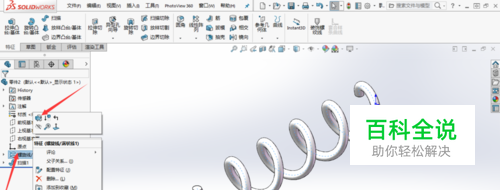

    对于弹簧的参数,可以鼠标右键单击设计树中螺旋线的编辑特征来更改弹簧的参数,如图所示
