CAD插入图块介绍及操作过程

2024-04-02 06:22:19

如果把已经绘制好的标准图形编辑成块，使用插入图块命令，我们能快速完成已有块图实体图形的绘制，这极大地提高了我们的绘图效率。下面为大家介绍块图的插入命令。

所需参数：

01

CAD允许将用户已定义的块插入到当前的图形文件中。在插入块时，需要确定以下几个特征参数：块名、插入点位置、插入比例系数、以及图块的旋转角度。

打开方式

01

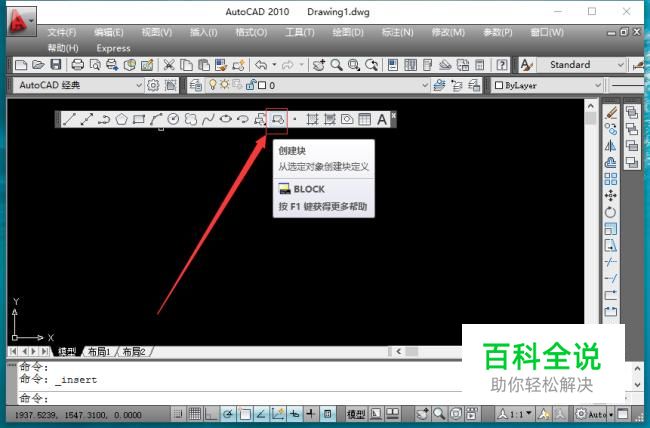

方法一：在工具栏中，找到插入块命令按钮，鼠标点击插入块工具按钮。
02

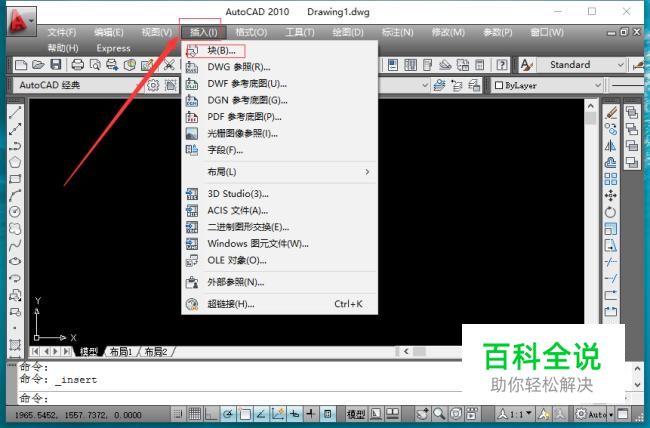

方法二：在编辑栏中找到插入命令按钮，点击插入按钮，找到块命令按钮，后鼠标单击块按钮。（【插入】---【块】）

操作步骤：

01

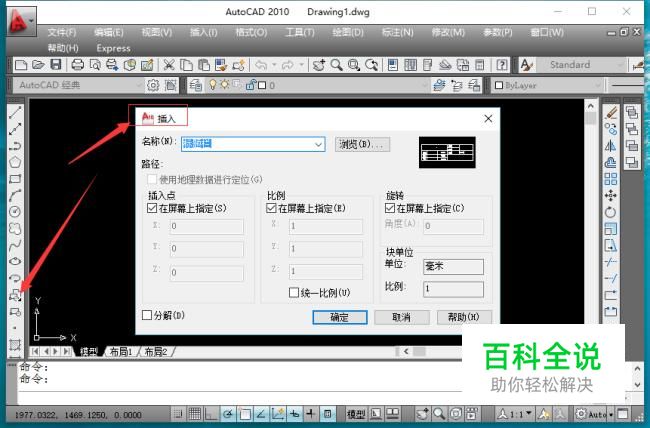

在工具栏中，找到插入块命令按钮，鼠标点击插入块工具按钮（或者使用上述另一个方法打开也可以）。系统自动弹出“插入”对话框。
02

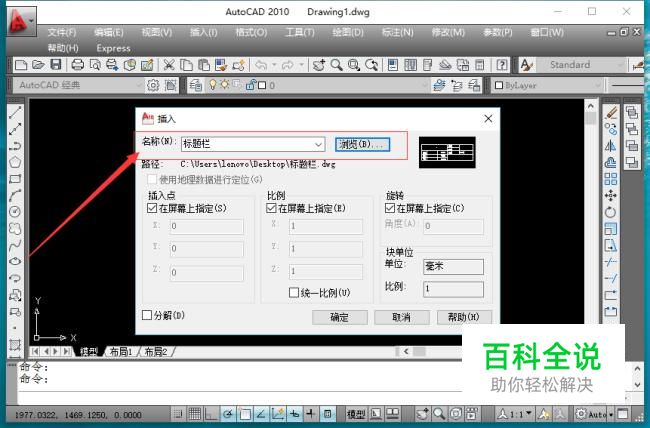

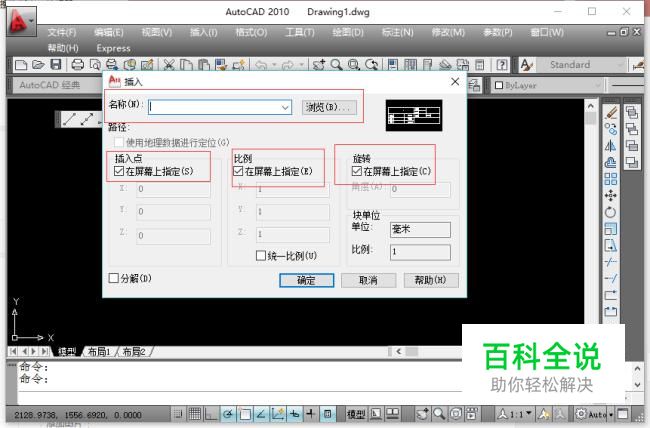

在名称区域内选择图块名称。下面定义的块名称为"标题栏"，选取名称为标题栏。
03

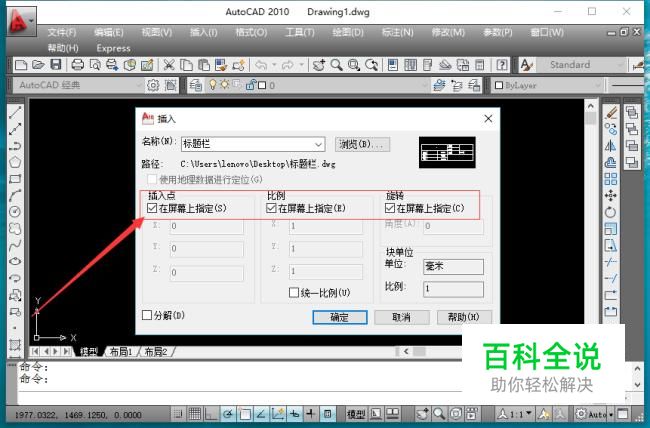

选定参数输入方式，全部勾选在屏幕上指定（也可以输入坐标）
04

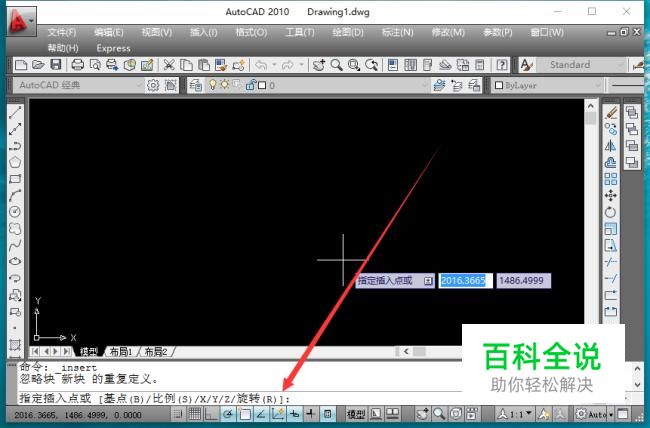

用鼠标在界面上指定一点（或者使用键盘输入插入点坐标用）。
05

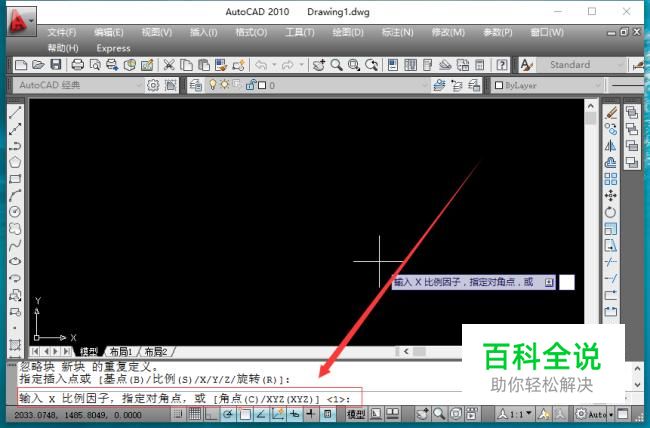

设置缩放比例，在命令行中输入x,y比例大小，如图设置x,y比例大小均为1。
06

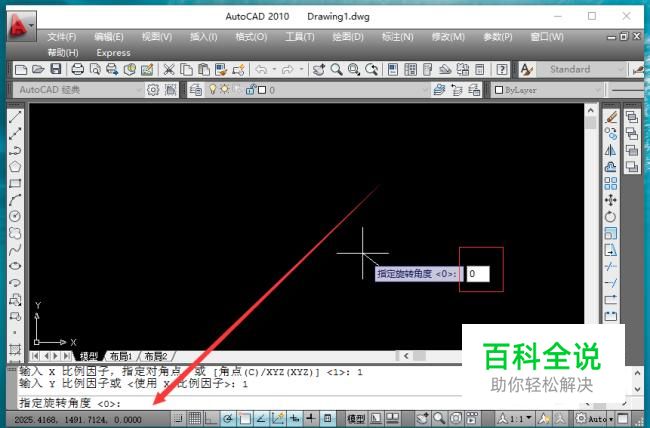

输入旋转角度，在命令行中输入角度大小。输入角度为0°。
07

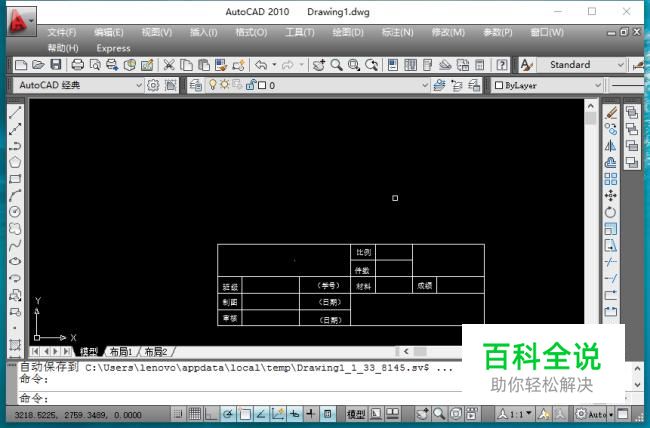

单击"确定"按钮完成块图的插入。查看界面中图块是否完成。
