如何应用AutoCAD中的“对象捕捉”功能

2024-04-10 02:26:02

在使用AutoCAD的时候，为了精确定位，我们常常要用到软件中的“对象捕捉”功能，下面我简单介绍一下

操作方法

01

打开AutoCAD软件，在软件界面的下方可以看到“对象捕捉”选项按钮，注意不是“对象捕捉”，不是前面的“捕捉”
02

用鼠标右键单击“对象捕捉”按钮，在弹出的下拉菜单中选择“设置”选项
03

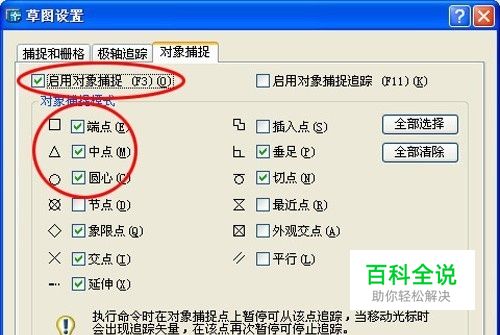

在弹出的“草图设置”窗口中的“对象捕捉”中，我们可以看到各种捕捉对象的选项框
04

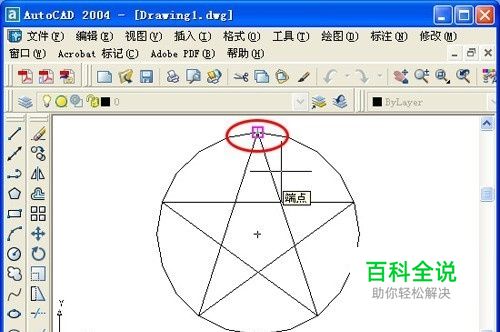

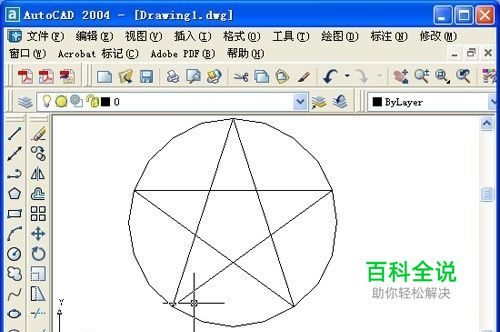

用“端点”、“中点”、“圆心”三个捕捉对象为例，我们来具体了解一下对象捕捉功能。在左面的画线按钮单击鼠标左键，然后将鼠标移动到图中的端点位置，这时在所选端点位置会出现对象捕捉端点标记（方框）图标，单击鼠标左键即可选中该端点
05

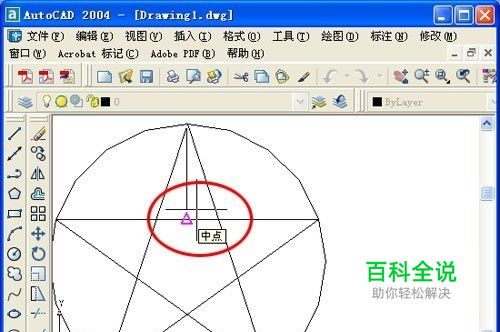

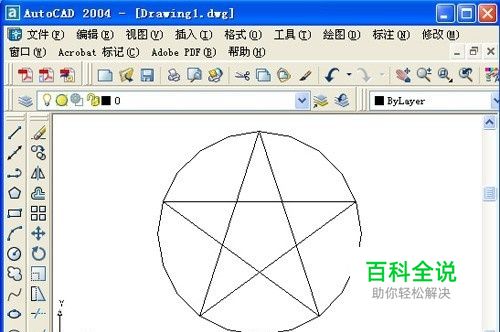

将鼠标移到如图所示直线中点，这时在所选中点位置会出现对象捕捉“中点标记”（三角）图标，单击鼠标左键即可选中该中点
06

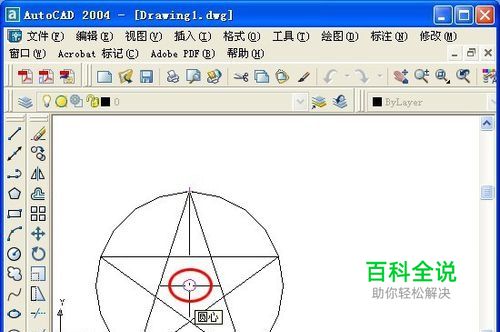

将鼠标移到如图所示圆心位置，这时在所选位置会出现对象捕捉“圆心标记”（圆形）图标，单击鼠标左键即可选中该圆心
07

同样，我们可以应用其他对象捕捉图标，从而可以很方便的完成绘图任务，当然，当我们不需要使用对象捕捉功能时，我们就可以单击“对象捕捉”按钮关上此功能
