cad怎样画煤气灶

煤气灶是在绘制整体厨房环节不可或缺的一个图形,所以掌握绘制煤气灶的方法是很重要的,下面我们来分型一下煤气灶的画法。

操作方法

  • 01

    调用矩形命令,绘制尺寸为712*385的矩形,然后调用分解命令“X”分解矩形。

  • 02

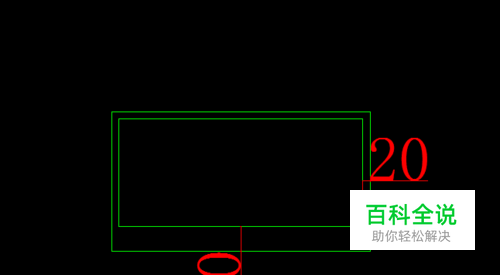

    将分解后的矩形左、上、右向内偏移20,下侧向内偏移70.

  • 03

    调用直线命令,绘制垂直和水平辅助线。

  • 04

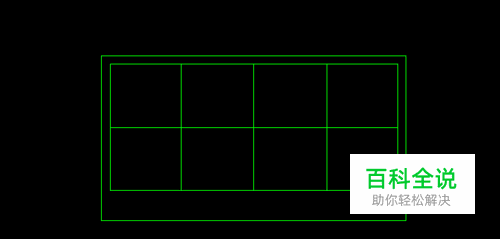

    调用偏移辅助线,偏移170。

  • 05

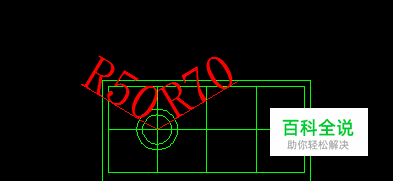

    调用圆形命令,以左右两边的辅助线交点绘制半径为50和70的同心圆。

  • 06

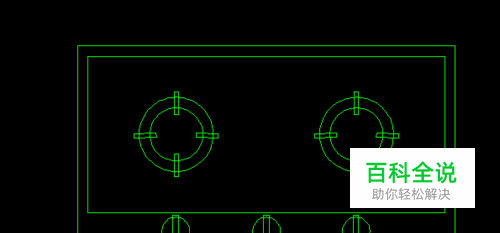

    调用矩形命令,绘制尺寸为42*8的小矩形,并移动到相应位置。然后调用阵列“AR”命令,对矩形进行阵列。调用复制命令,将图形复制到右边,同样以两辅助线交点为圆心。

  • 07

    绘制出煤气灶开关按钮,删除所有辅助线,煤气灶的绘制就完成了。
