CAD快速填充图案，图例

2024-03-24 02:59:29

在使用CAD绘制好图形以后，我们就需要为图形填充不同的图案、图例，这是怎么操作的呢？下面我们就来看看使用CAD如何快速填充图案图例的吧。

操作方法

01

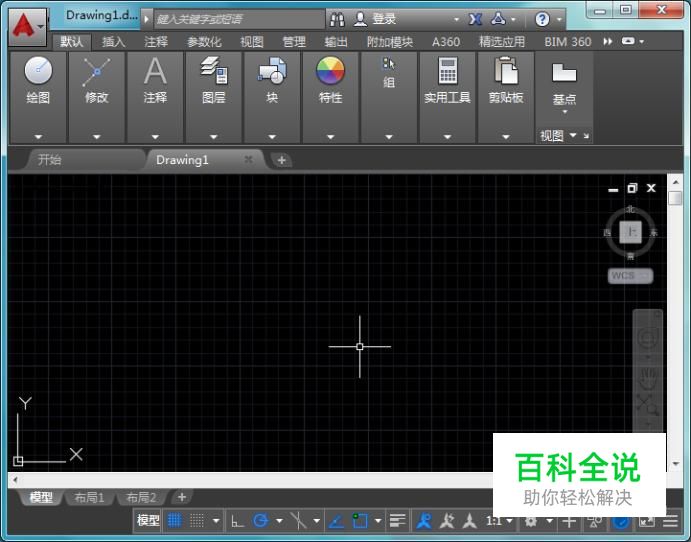

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示；
02

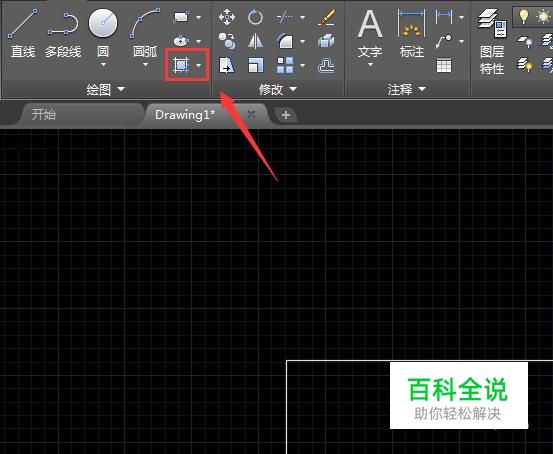

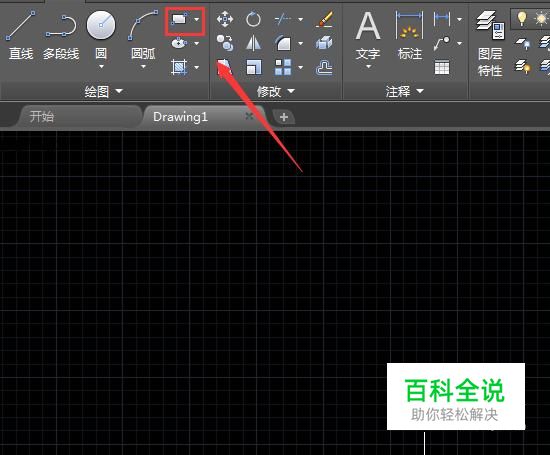

打开CAD以后在该界面内找到矩形命令，如图所示：
03

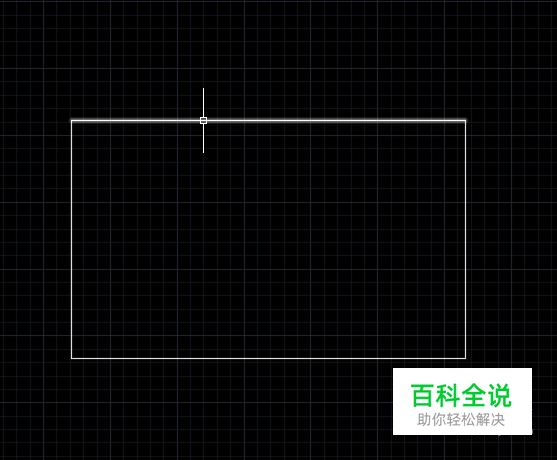

选择矩形命令在绘图区里绘制一个矩形，如图所示：
04

绘制好矩形以后，再在菜单区里找到填充选项，如图所示：
05

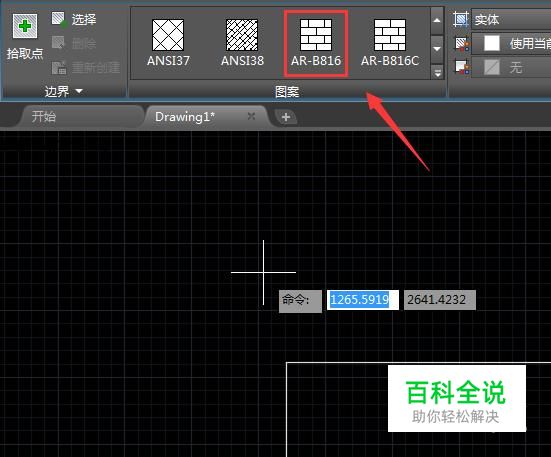

点击填充选项，在填充编辑区里找到图案选项，并在图案里找到一种需要的图案如图所示：
06

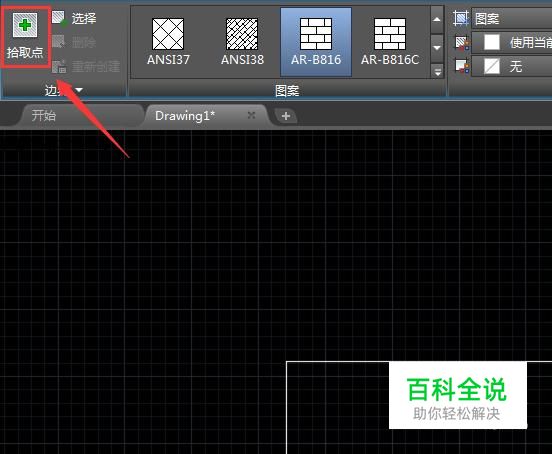

选择需要的图案，再在填充编辑里找到拾取点选项，如图所示：
07

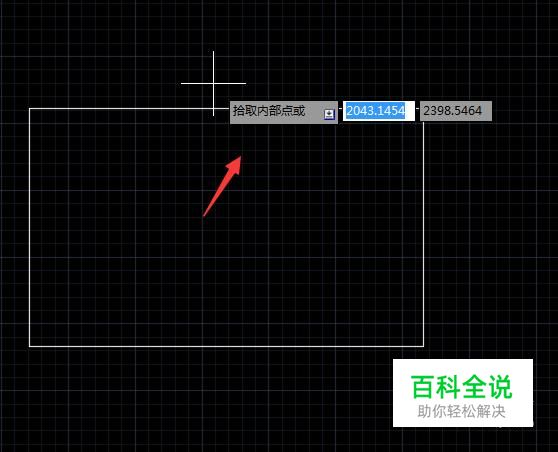

点击拾取点以后，在绘图区里提示我们拾取对象的内部点，如图所示：
08

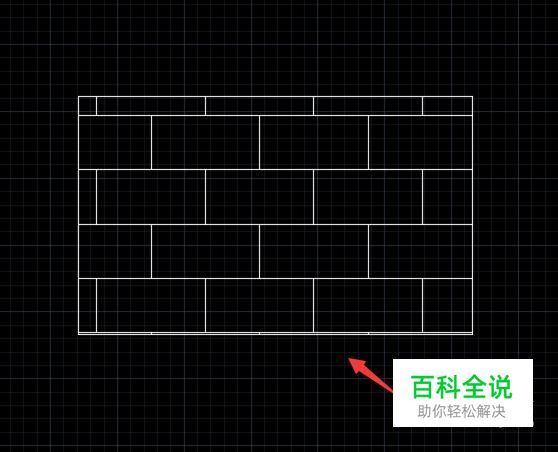

在刚刚绘制的矩形内点击鼠标左键，可以看到我们选择的图案就填充进来了，如图所示：
09

选择填充的图案，双击鼠标左键在弹出的对话框内找到比例选项，如图所示：
10

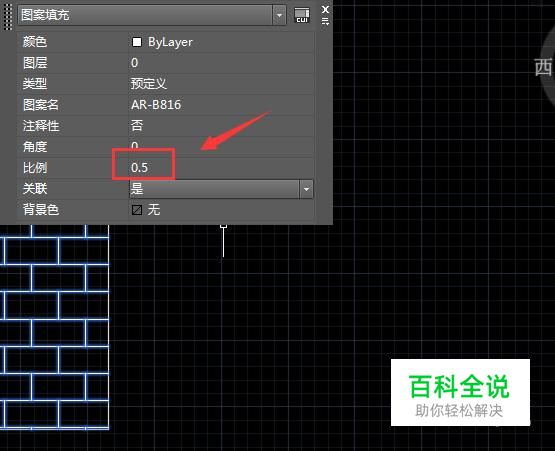

在比例选项的输入框内输入比例值为0.5，如图所示：
11

设置好以后，可以看到我们填充图案就发生了变化，如图所示：
