如何使用UG10.0的修剪体
修剪体就是对现有的实体进行切除，留下一部分。在建模造型中也常常用到。
操作方法
- 01

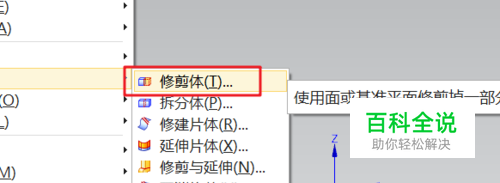

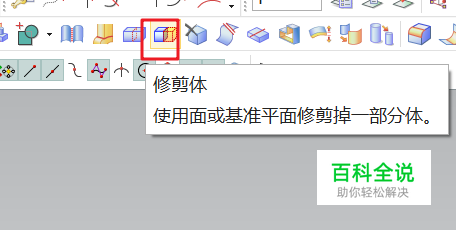

该命令的打开可以从菜单栏的“插入”列表中-“修剪”中找到；也可以从快捷图标中直接打开。
- 02

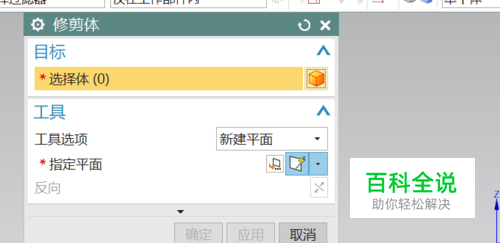

该命令是通过对话框的方式来完成的，分二步：一为选择要修剪的实体；二为选择用来修剪的面，这个面就不限定是平面了，曲面了可以的，但有条件。下面用例子来说明。
- 03

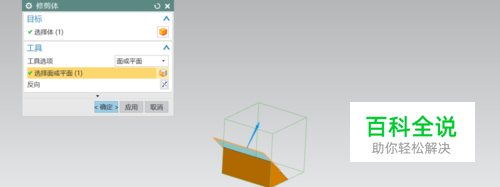

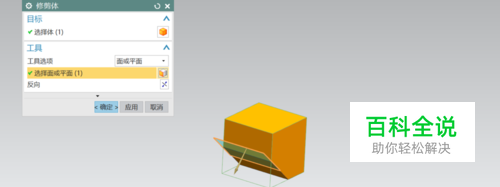

选择要修剪的实体，选择已创建的基准面。该实体即被该基准面修剪开，并有要保留面的选择。
- 04

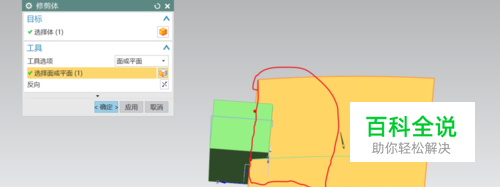

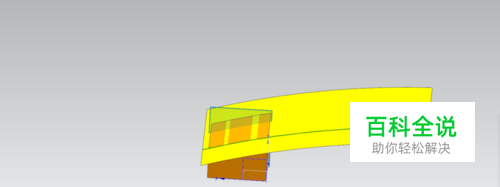

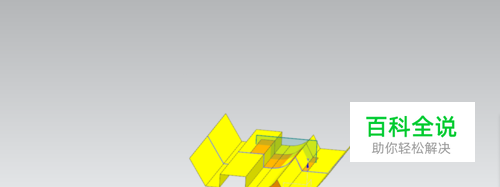

曲面的修剪，作为修剪面，可以是平面也可以是曲面。但修剪的面一定要与实体完全相交，就像剪刀剪布一样不一刀剪断，一下是剪不开布的。
- 05

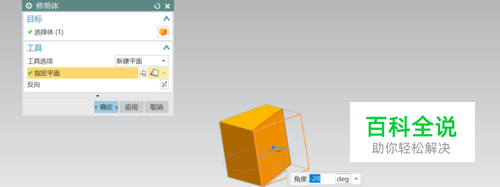

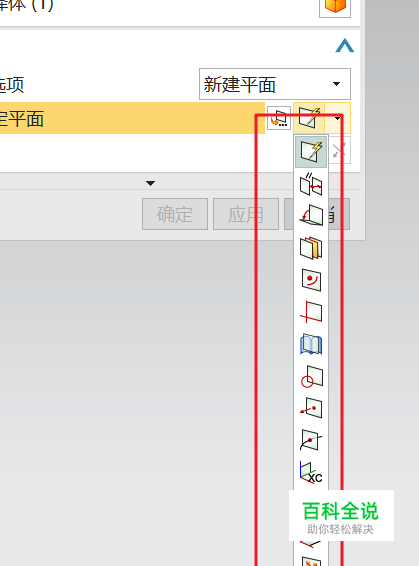

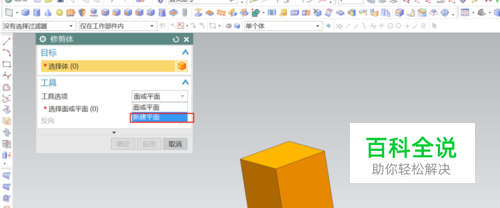

在修剪面的选择中有二个选项，第一个选项就是上面介绍的直接选面进行修剪，第二个选项为新建面进行修剪，这个新建的面是存在于修剪体的命令中，只为修剪体服务。里面有一列创建面的方式，选用后根据提示即可容易创建新的平面。
