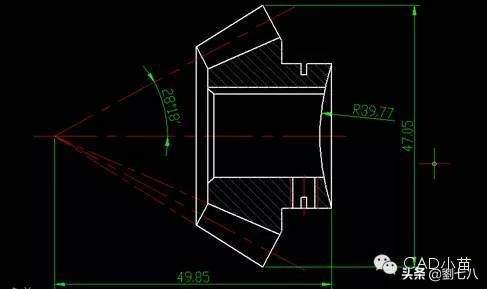

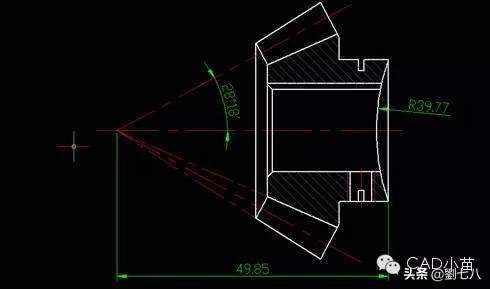

摘要：标注是CAD图纸的重要组成部分，标注可以让我们更清楚地了解图形的尺寸和相关信息。标注的种类繁多，最常用的主要有角度标注、半径标注、直径标注、线性标注、对齐标注等，当然还可以进行连续标注、基线标注、引线标注、公差标注等，下面简单给大家介绍几种常用的标注的创建方法。

下面将通过几个简单的例子来介绍几种常用的标注，如果没有合适的例图，可以自己画几条交叉的线、画几个圆弧，按照下面讲解操作就行。

注：下面的操作并没有严格顺序，因此截图并不是按顺序来的，有些混乱，请原谅！

线性标注

线性标注是建筑、机械等各类图纸应用得最多的标注形式，它用于标注图形水平和竖直方向的尺寸。创建线性标注的基本方法如下：

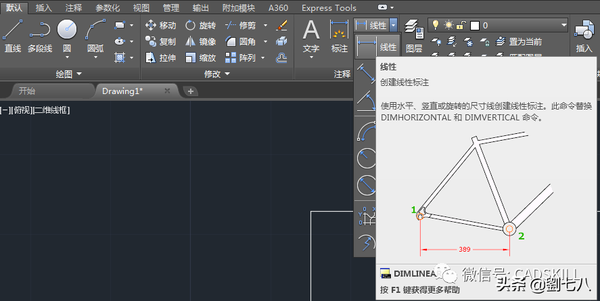

1、选择“线性”标注功能。

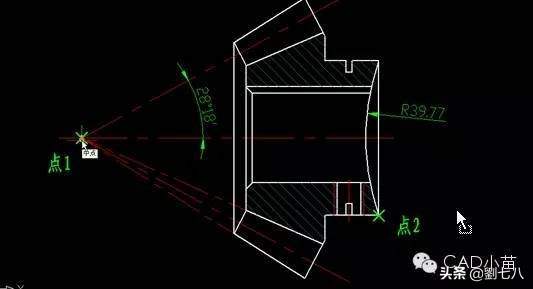

2、分别指定点1、点2作为线性标注的起点和终点。

3、移动鼠标，将标注放置于适当位置，完成水平标注。

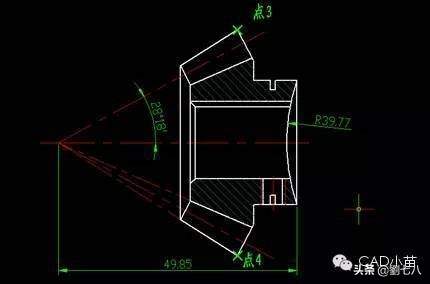

4、再次启动线性标，用与上述相同的方法指定点3、点4，如下图。

5、移动鼠标，将标注移至适当位置，完成垂直标注。

对齐标注

对齐标注跟线性标注类似，主要用于标注倾斜的尺寸，标注线与所标注的图形平行。基本操作如下：

1、选择“对齐”标注功能。

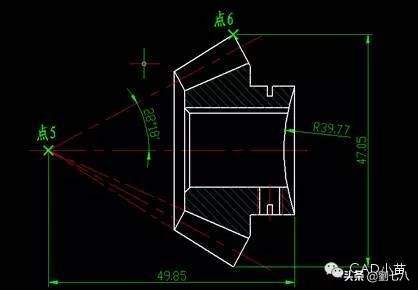

2、指定对齐标注的起点和终点——点5、点6，如下图。

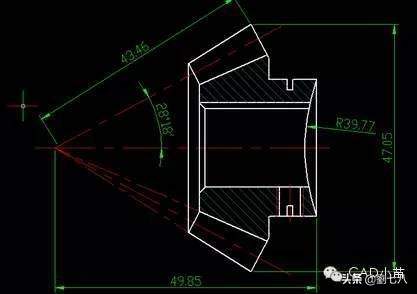

3、将标注移至适当位置，单击鼠标，完成对齐标注的添加。

角度标注

顾名思义，角度标注就是用来标注角度值的。

1、选择“注释>标注”面板上的角度标注功能。

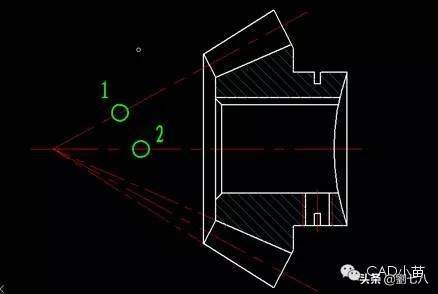

2、分别选择标注对象——线1和线2，如下图所示。

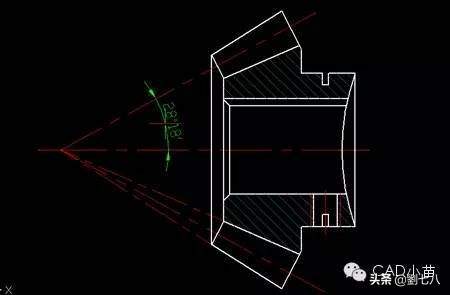

3、随着光标的移动，角度标注也在不断变化。将光标移动到适当位置并单击，完成角度标注。

半径标注

半径标注用于标注圆或弧的半径，直径标注类似。

1、选择“注释>标注”中的“半径”标注功能。

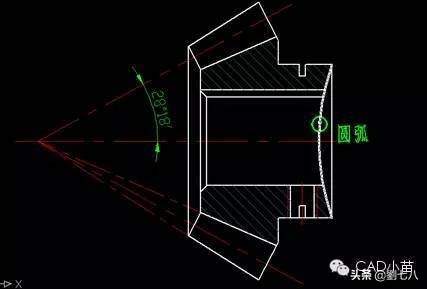

2、选择下图所示的圆弧。

3、移动光标，将半径标注放置于适当的位置，完成半径标注。

CAD中提供了丰富的标注类型，各种标注的使用方法大同小异，在此只介绍最常用的几种，其他标注可以自己试试，也可以查看公众号关于标注的相关文章。

总结：

标注虽然样式很多，但创建的方法并不复杂，注意看命令行提示自己试几次就出来了。

标注更重要的是设置好合适的标注样式，比如控制箭头、文字的大小，以及在不同比例出图情况标注应该如何设置，后面我们将专门介绍标注样式的设置。
