CAD中单引线标注的使用方法

2024-03-26 16:59:53

我们在用CAD进行绘制工程图时，经常要使用单引线来对工程图进行标注，下面就让小编来为大家介绍一下CAD中单引线标注的使用方法吧。

操作方法

01

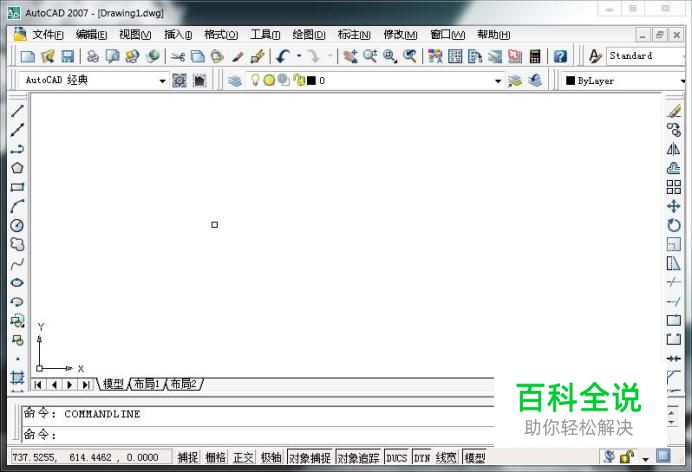

首先打开CAD软件，操作界面如图所示。
02

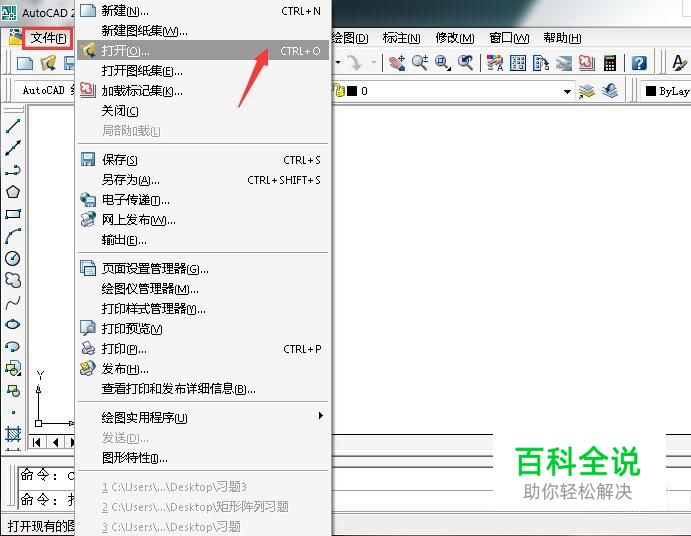

点击文件工具栏中的“打开”，如图所示。
03

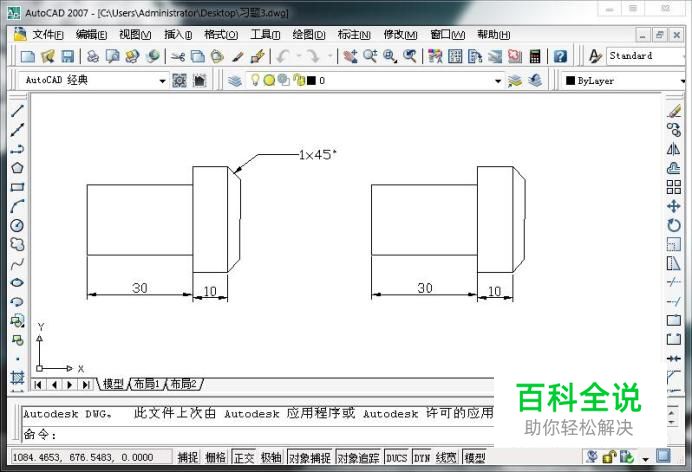

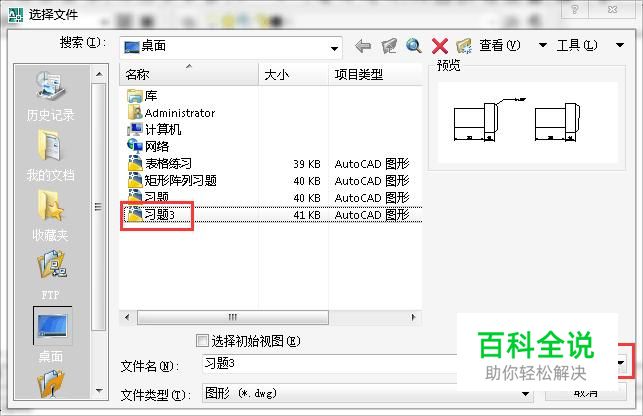

选择桌面中的“习题3”，点击下方的“打开”，打开后的主界面如图所示。
04

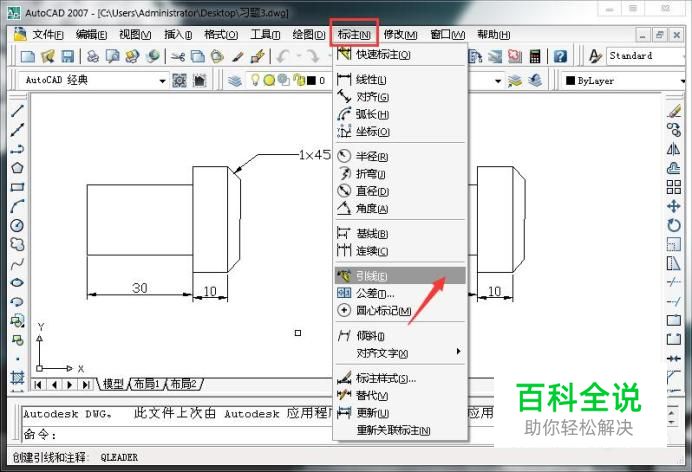

点击标注工具栏中的“引线”，如图所示。
05

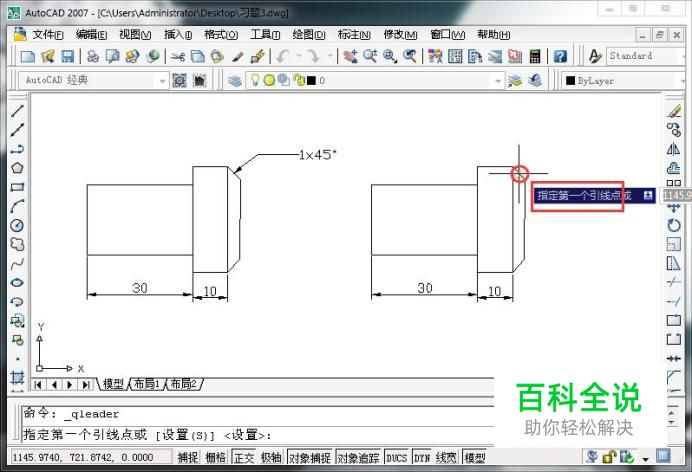

随后系统会提示我们“指定第一个引线点”，我们指定45°角直线的中点为第一引线点，如图所示。
06

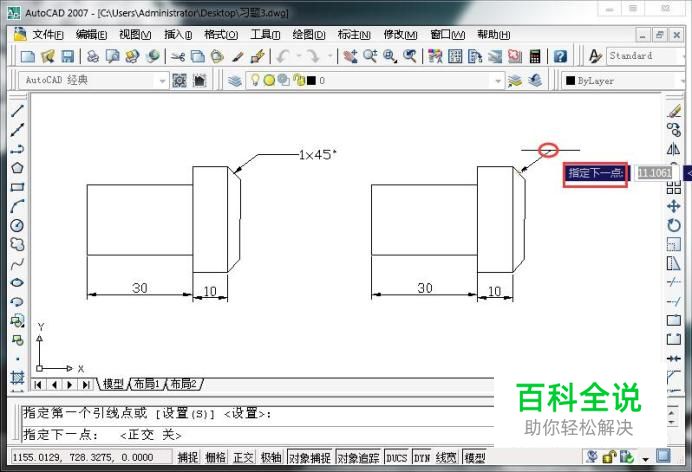

随后根据自己的实际需要指定下一个点，如图所示。
07

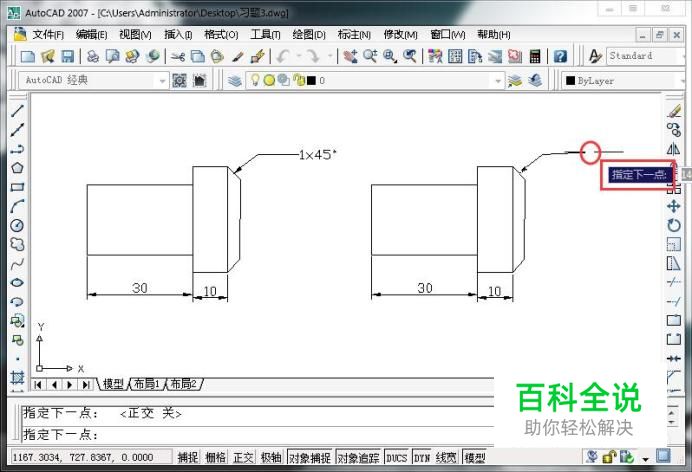

然后还要继续指定下一点（根据自己的需要指定点），如图所示。
08

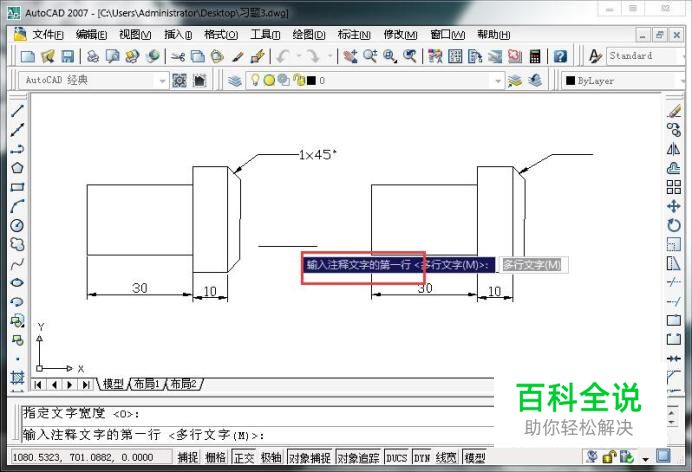

随后系统会提示我们输入注释文字，如图所示。
09

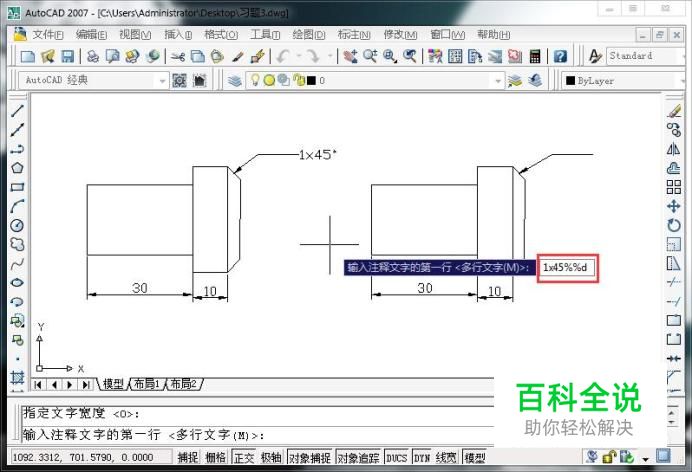

然后我们在键盘中输入“1x45%%d”（%%d在CAD中用来表示“°”），如图所示。
10

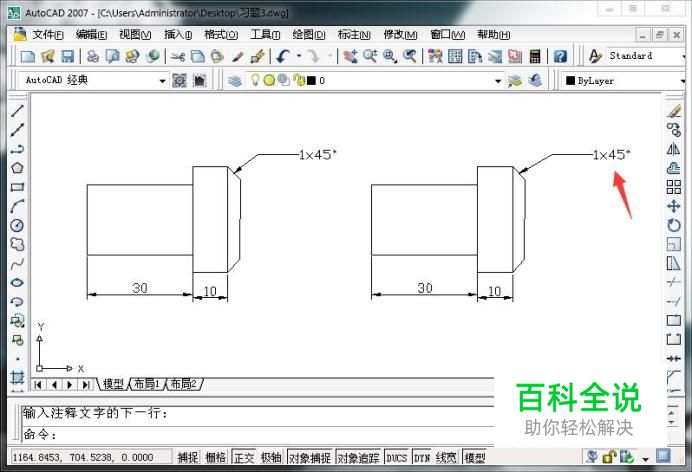

填写完注释文字后，敲击回车键，最终的结果如图所示。
