CAD中倾斜标注的使用方法
CAD是一款很实用的计算机辅助绘图软件，但是很多小伙伴对于CAD中的倾斜标注怎么使用还不是很清楚，现在就让小编来为大家介绍一下吧。
操作方法
- 01

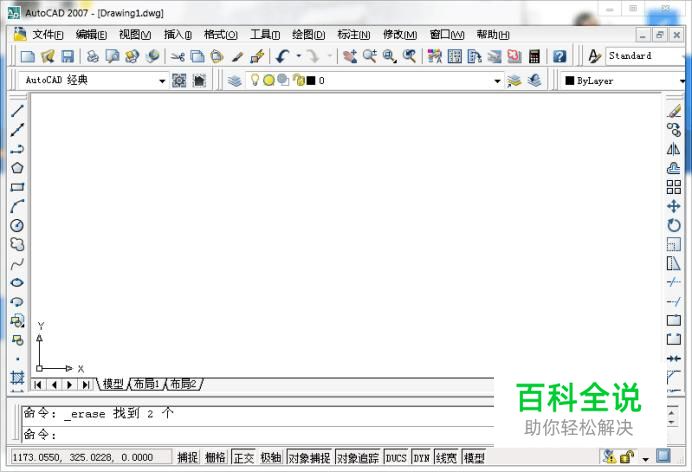

首先打开CAD软件，操作界面如图所示。
- 02

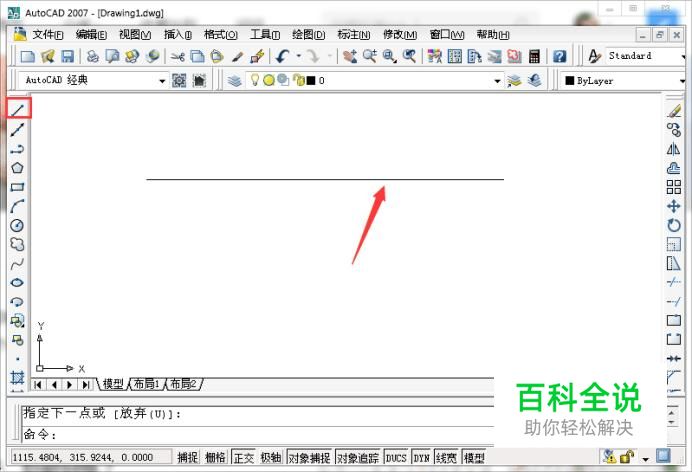

点击左侧面板的直线指令画出一条长度适中的直线，如图所示。
- 03

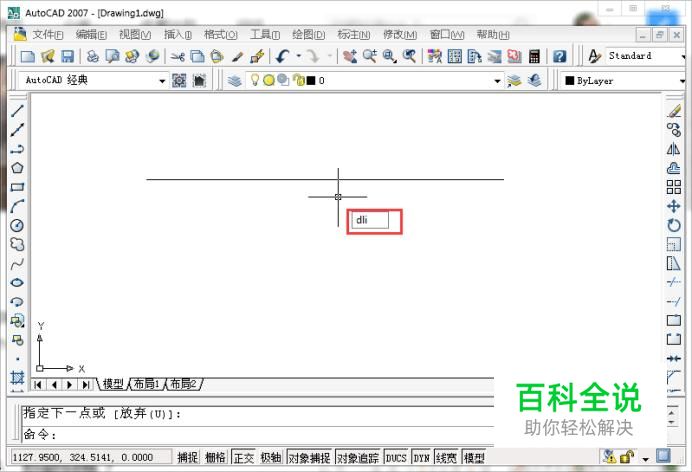

在键盘中输入“dli”，敲击回车键，执行线性标注指令，如图所示。
- 04

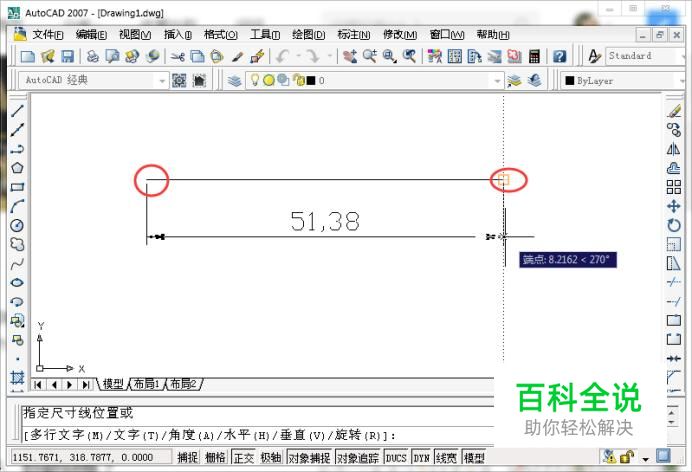

指定直线的两个端点为尺寸界限，如图所示。
- 05

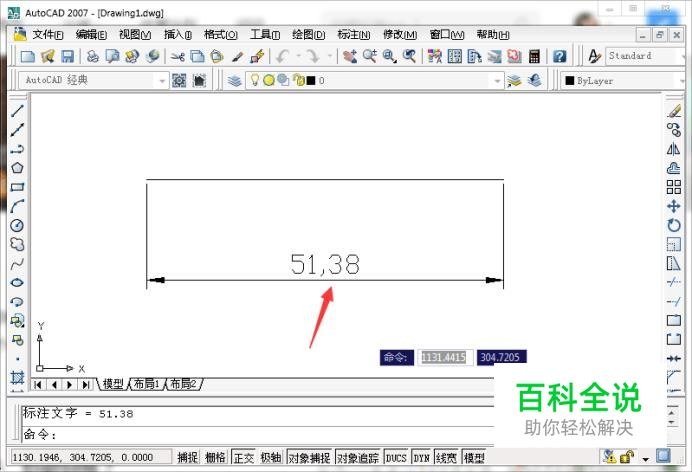

指定完尺寸界限后即可完成标注，如图所示。
- 06

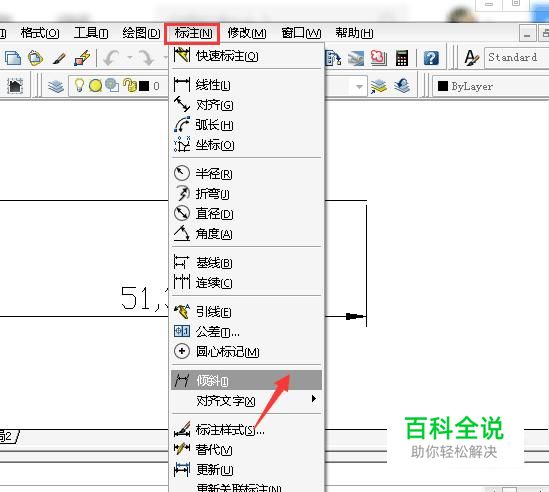

点击标注工具栏中的“倾斜”，如图所示。
- 07

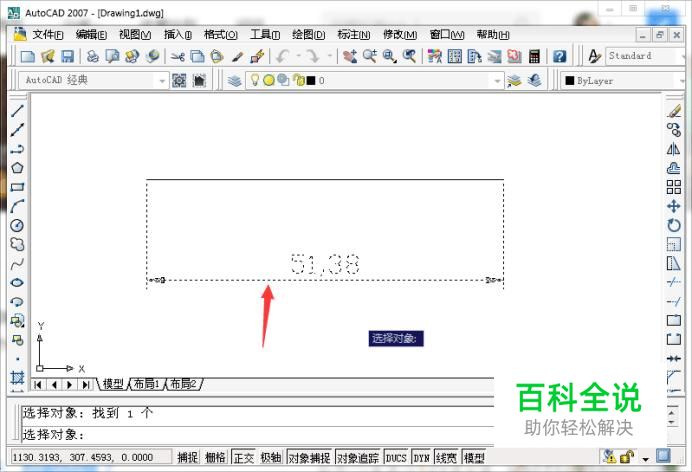

选择尺寸线为倾斜标注的对象，当尺寸线形状呈蚂蚁线状时表示被选中，如图所示。
- 08

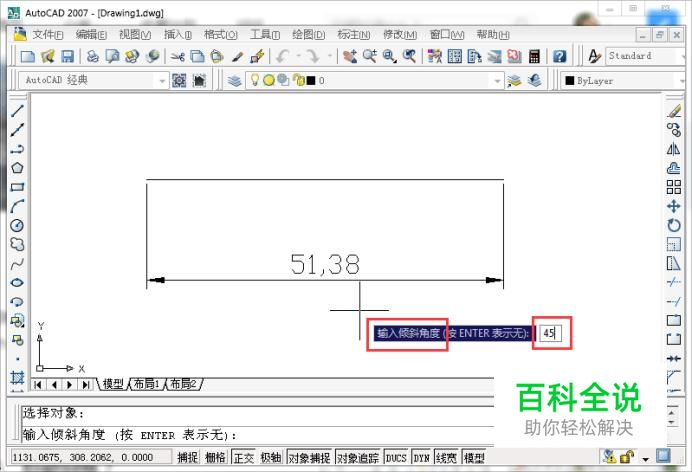

随后根据自己的实际需要输入倾斜角度（例如45°），如图所示。
- 09

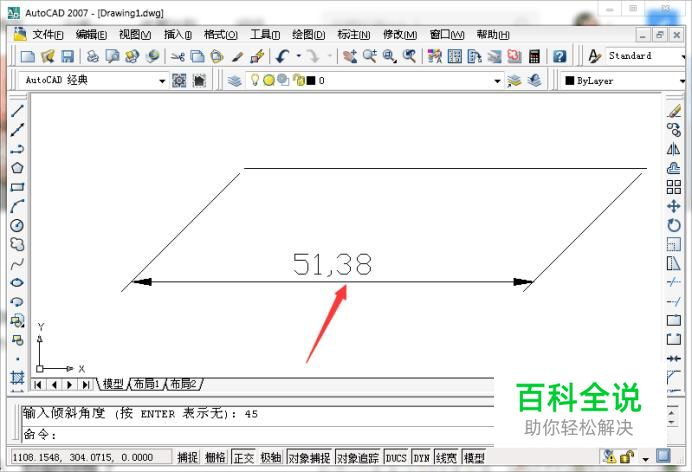

倾斜标注的最终结果如图所示。
