CAD中直径标注的使用方法
CAD是一款很实用的计算机辅助绘图软件，我们在画图时难免会用到直径标注，下面就让小编来为大家介绍一下直径标注的使用方法吧，希望对大家有所帮助。
操作方法
- 01

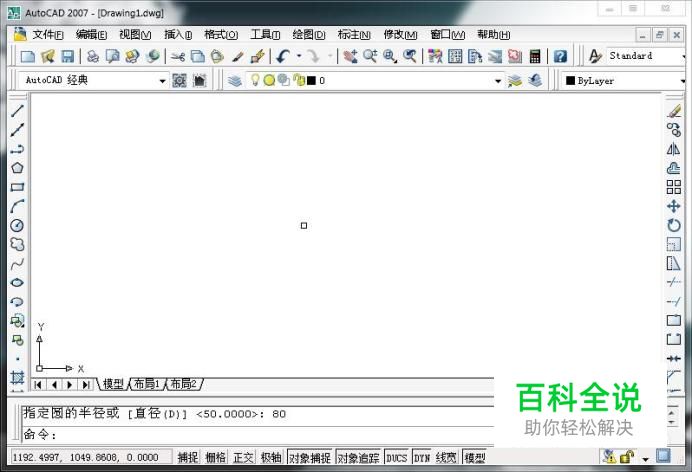

首先打开CAD软件，操作界面如图所示。
- 02

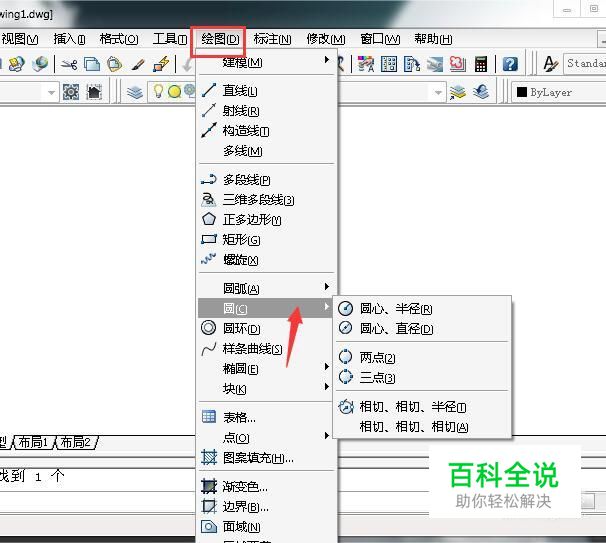

点击绘图工具栏中的“圆”，如图所示。
- 03

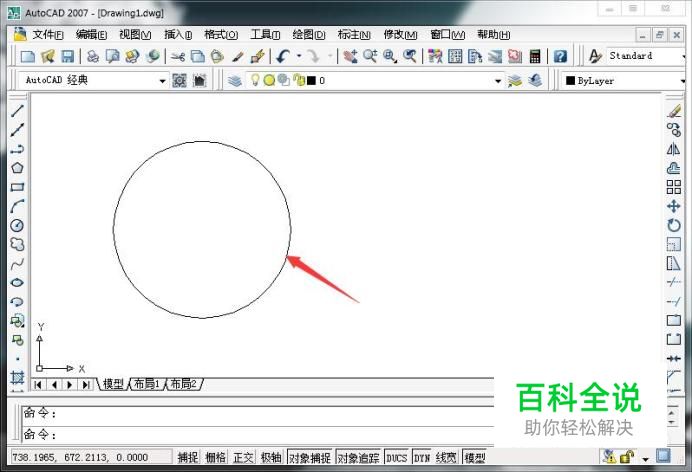

在屏幕上画出一个大小适中的圆，如图所示。
- 04

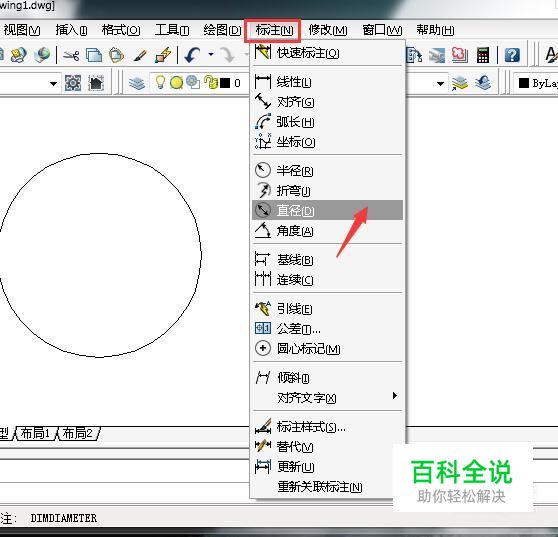

点击标注工具栏中的“直径”，如图所示。
- 05
随后选择圆为直径标注的对象，如图所示。
- 06

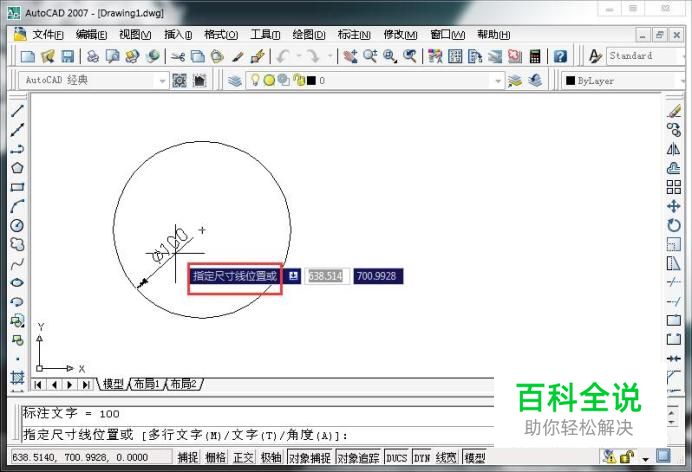

然后根据我们的实际需要指定尺寸线的位置，如图所示。
- 07

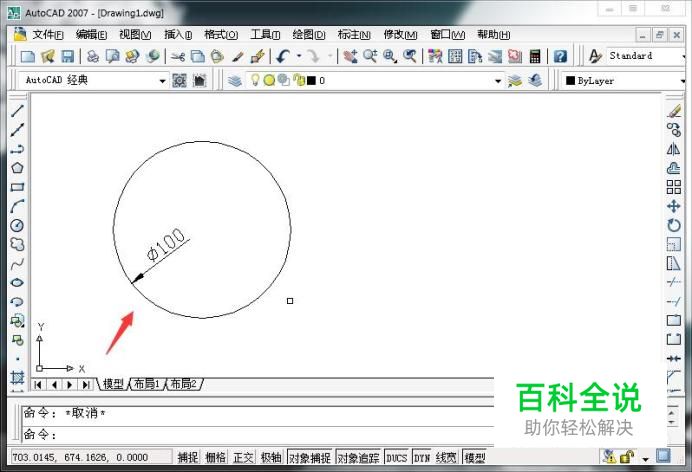

指定尺完寸线的位置后，即可完成对圆的直径标注。
操作方法2
- 01

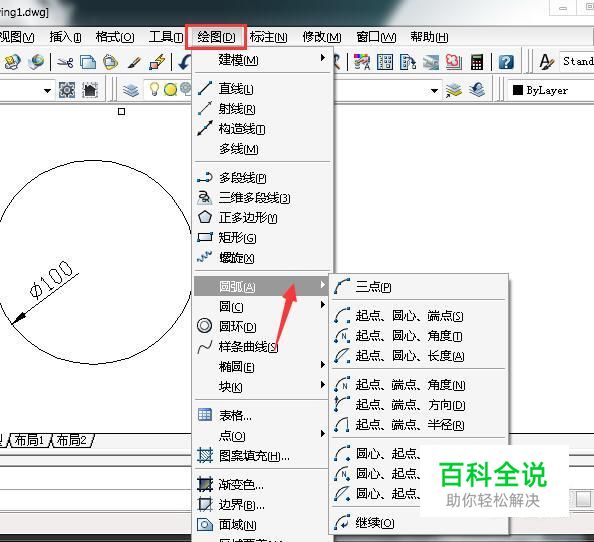

点击绘图工具栏中的“圆弧”，如图所示。
- 02
随后在屏幕上画出一段圆弧，如图所示。
- 03

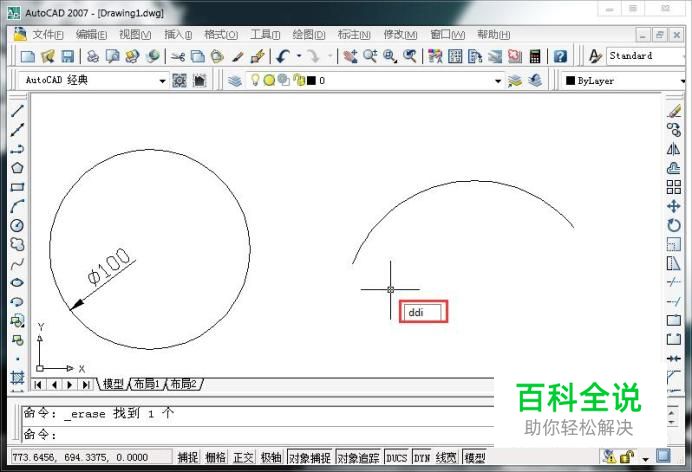

在键盘中输入“ddi”，敲击回车键，执行直线标注命令，如图所示。
- 04

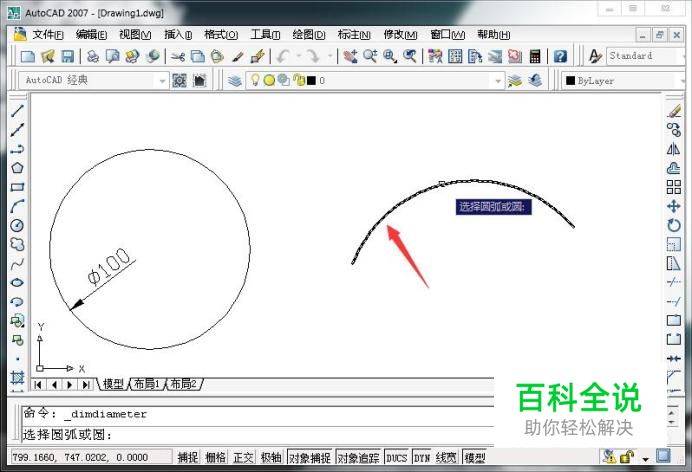

随后指定圆弧为直径标注的对象，如图所示。

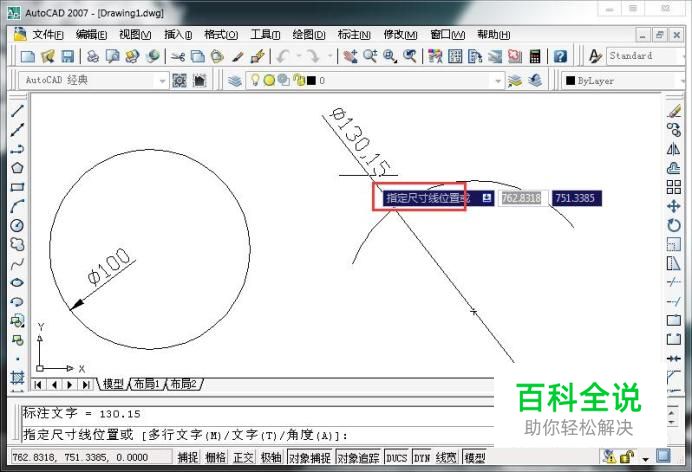

- 05

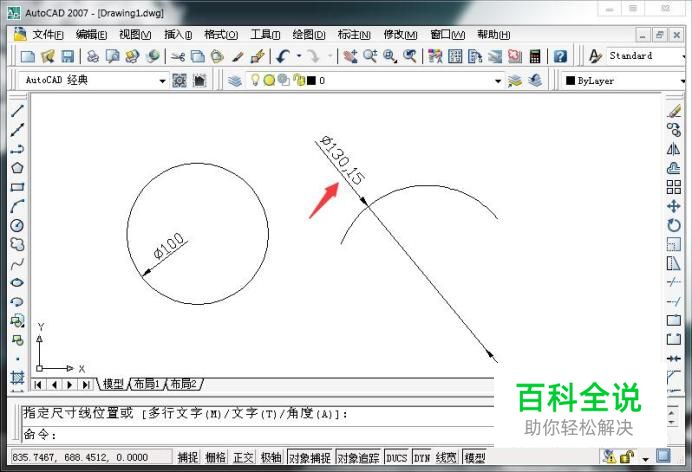

然后根据我们的实际需要指定尺寸线的位置（可以在圆的内部，也可以在圆的外部），如图所示。

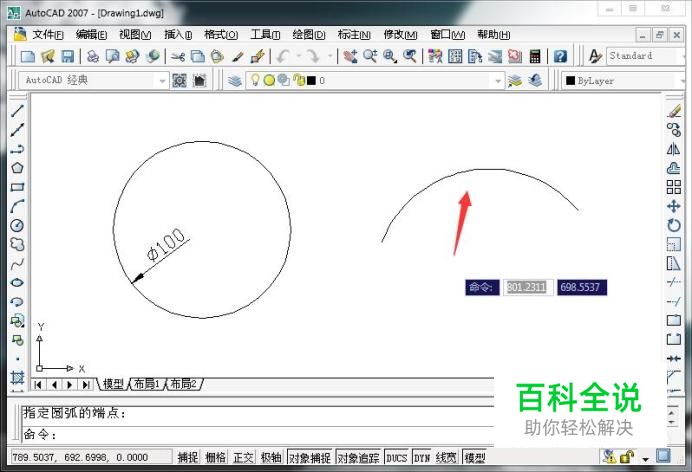

- 06
指定尺完寸线的位置后，即可完成对圆弧的直径标注了。
