CAD中半径标注的使用方法

在我们使用CAD绘制工程图时,经常要用到半径标注,下面就让小编来为大家介绍一下半径标注的具体操作方法吧,希望对大家有所帮助。

操作方法

  • 01

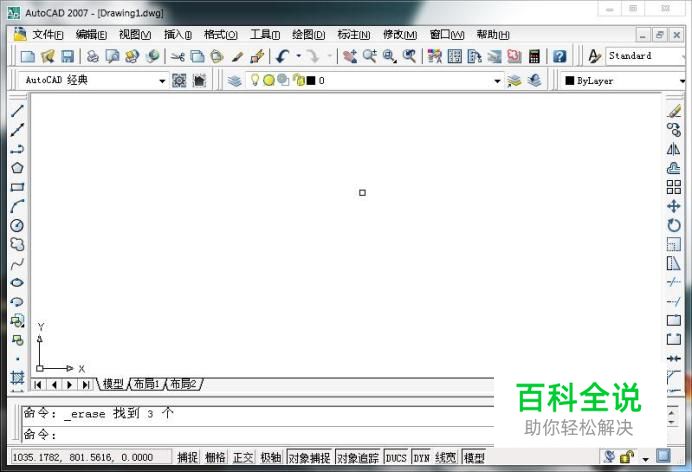

    首先打开CAD软件,操作界面如图所示。

  • 02

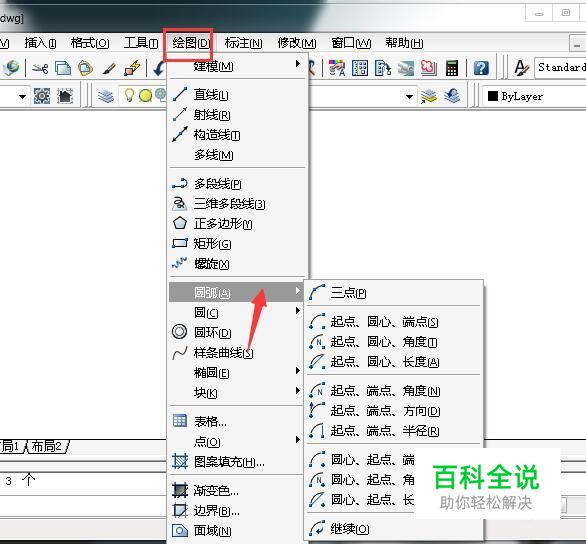

    点击绘图工具栏中的“圆弧”,如图所示。

  • 03

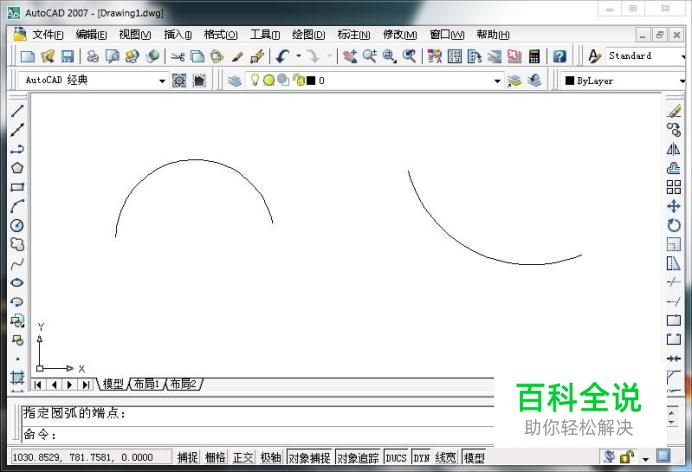

    画出两个半径不同的圆弧,如图所示。

  • 04

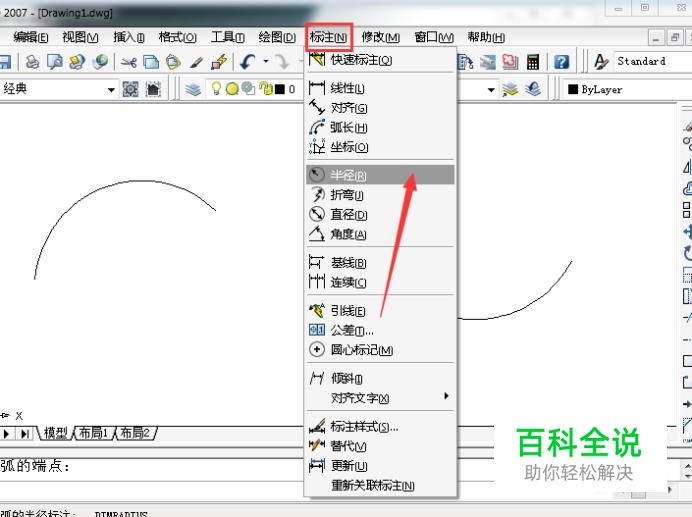

    点击标注工具栏中的“半径”,如图所示。

  • 05

    随后选择左边的圆弧为标注对象,如图所示。

  • 06

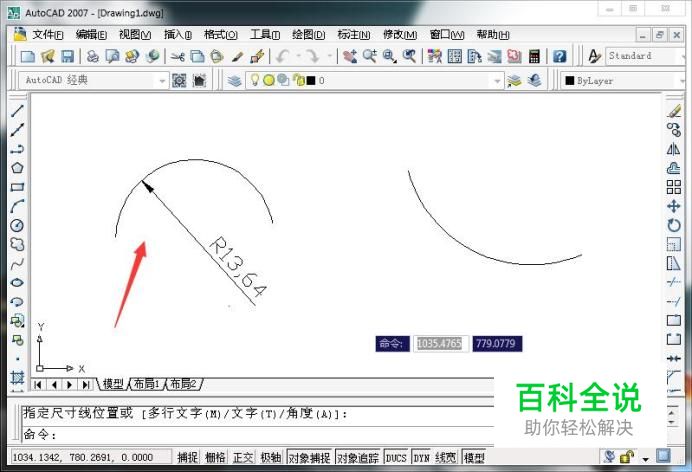

    最终的标注结果如图所示。

操作方法2

  • 01

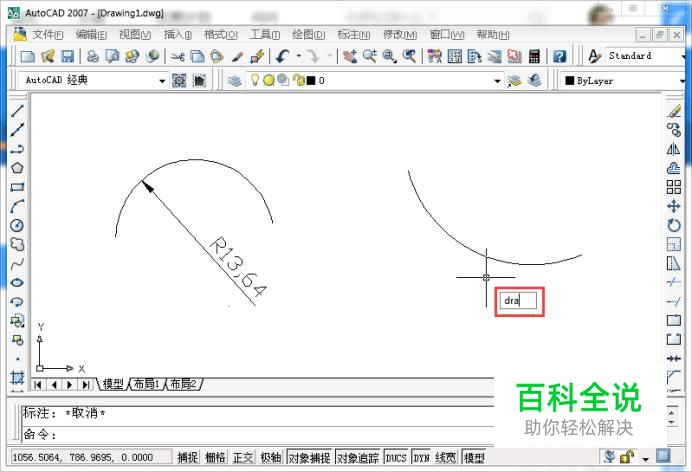

    在键盘中输入“dra”,敲击回车键,执行半径标注命令,如图所示。

  • 02

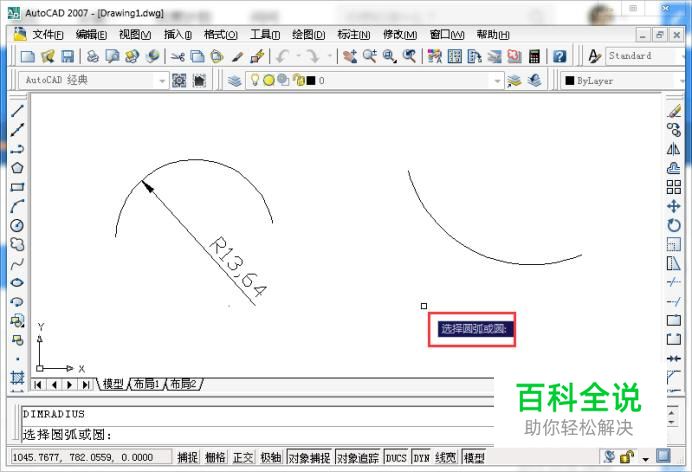

    随后系统会提示选择圆弧或者圆,如图所示。

  • 03

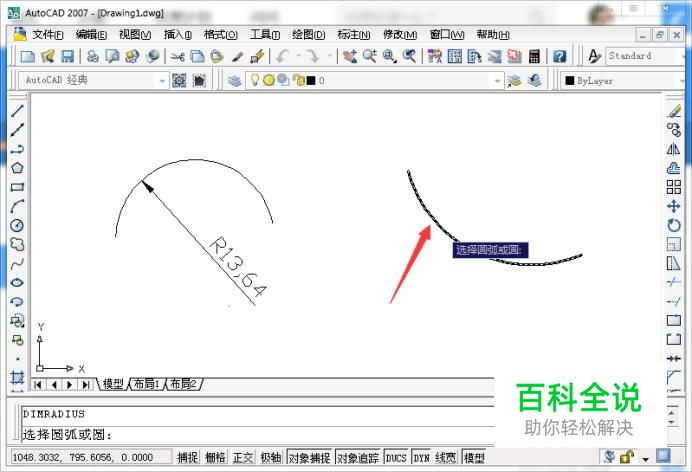

    然后我们选择右边的圆弧为半径标注的对象,如图所示。

  • 04

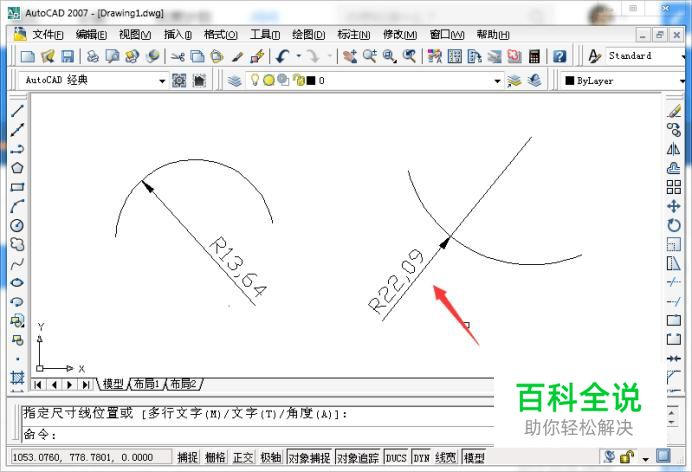

    选择完标注对象后即可完成半径标注,如图所示。
