CAD中连续标注的使用方法

CAD是一款很实用的绘图计算机辅助软件,不过有些小伙伴对于CAD中的连续标注命令还不是很了解,下面就让小编来为大家介绍一下连续标注的使用方法吧。

操作方法

  • 01

    首先打开CAD软件,操作界面如图所示。

  • 02

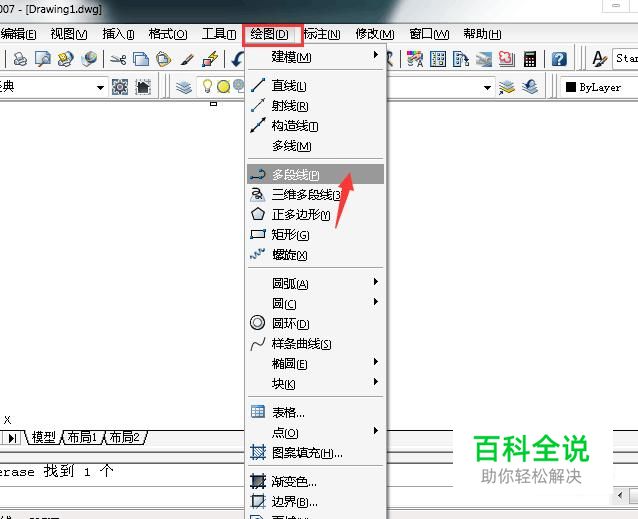

    使用绘图工具栏中的“多段线”,如图所示。

  • 03

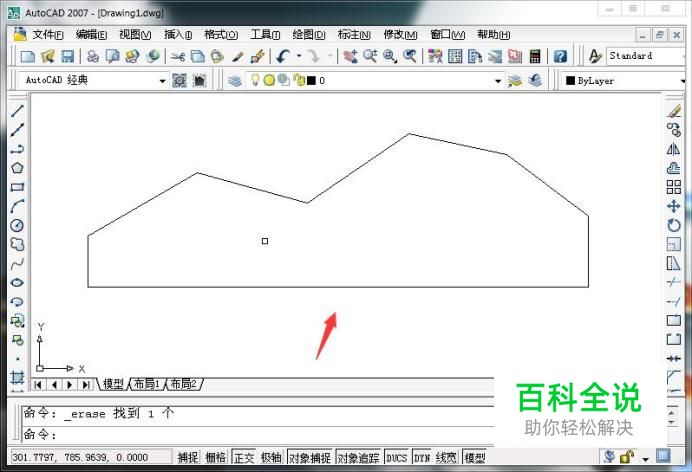

    在界面上画出一个多边形,如图所示。

  • 04

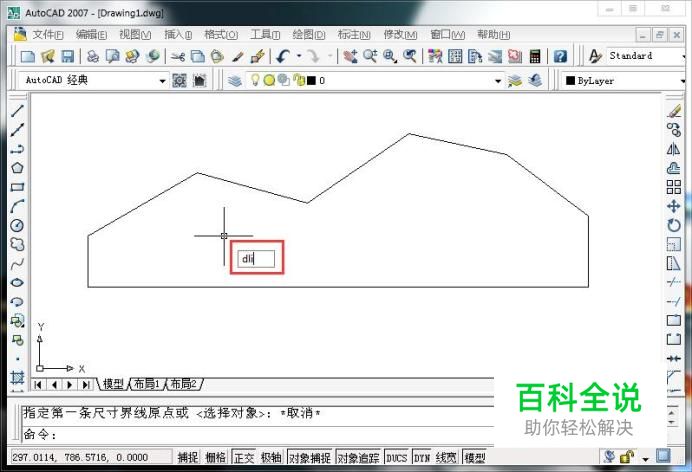

    在键盘中输入“dli”,敲击回车键,执行线性标注命令,如图所示。

  • 05

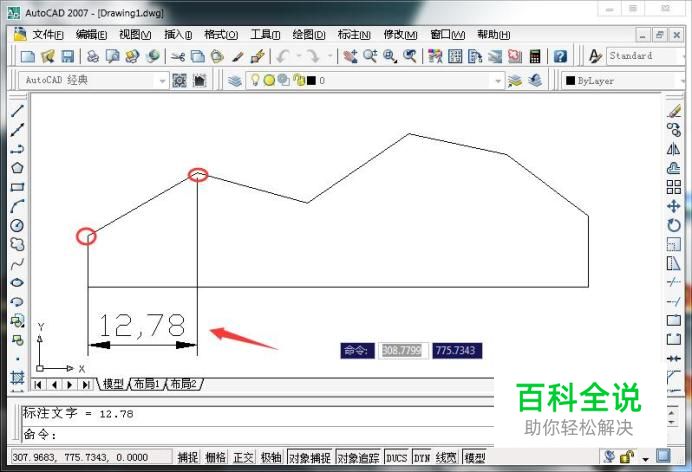

    然后对第一条直线进行标注,如图所示。(注:要想进行连续标注,一定要有一个标注作为连续标注的对象)

  • 06

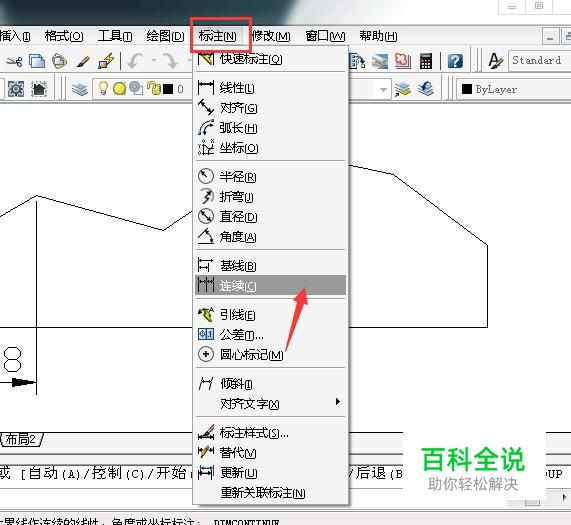

    随后点击标注工具栏中的“连续”,如图所示。

  • 07

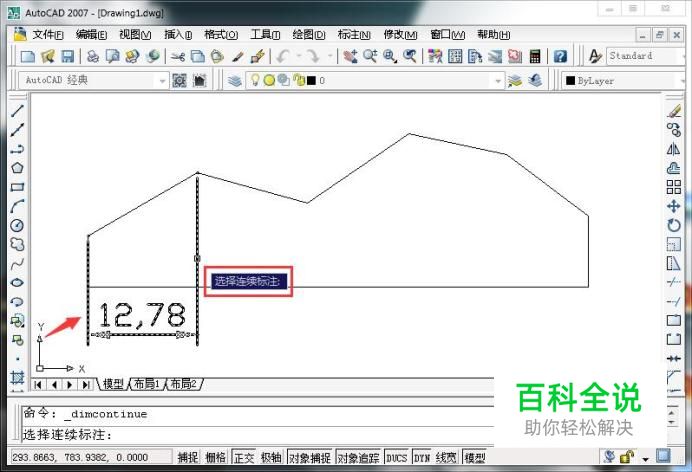

    随后系统会提示我们“选择连续标注”,我们选择第一条尺寸线为连续标注的对象,如图所示。

  • 08

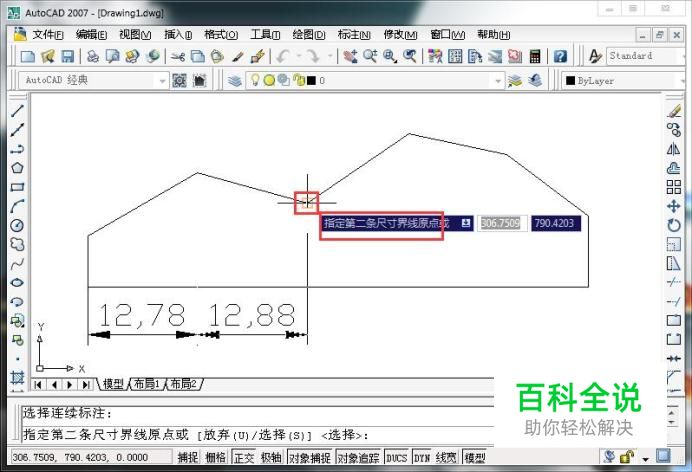

    然后指定第二条尺寸界线原点,如图所示。

  • 09

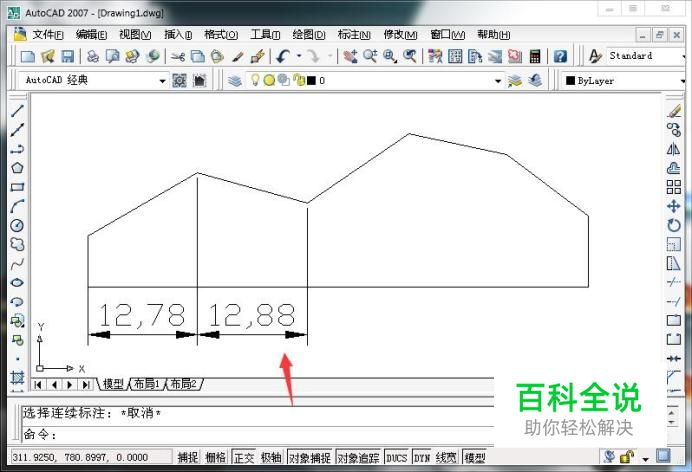

    标注后的界面如图所示。

  • 10

    重复以上的步骤,指定各尺寸界线原点,即可完成全部的连续标注,如图所示。
