CAD中基线标注的使用方法
CAD是一款很实用的计算机辅助绘图软件，不过有些小伙伴对于CAD中的基线标注还不是很了解，下面就让小编来为大家介绍一下它的使用方法吧，希望对大家有所帮助。
操作方法
- 01

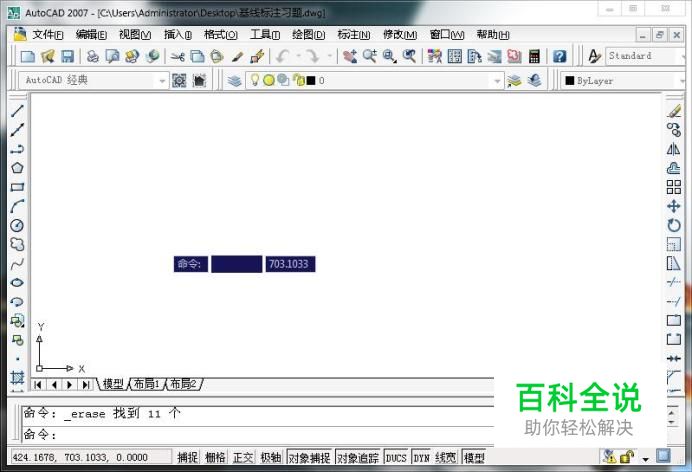

首先打开CAD软件，操作界面如图所示。
- 02

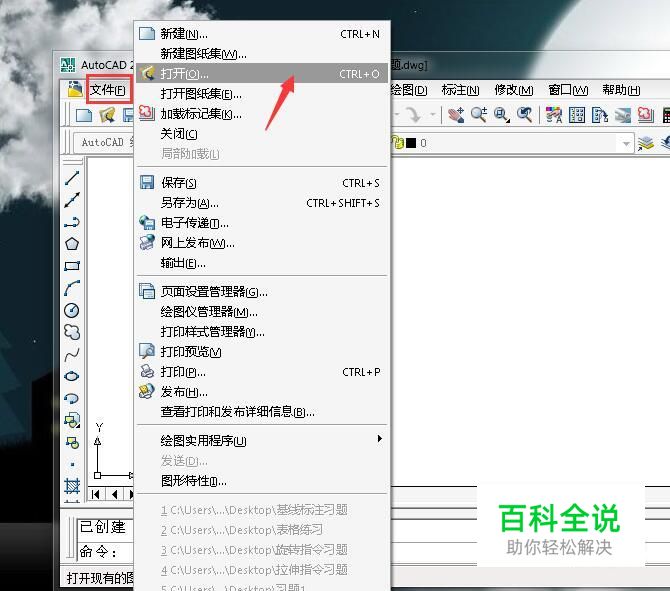

点击文件工具栏中的“打开”，如图所示。
- 03

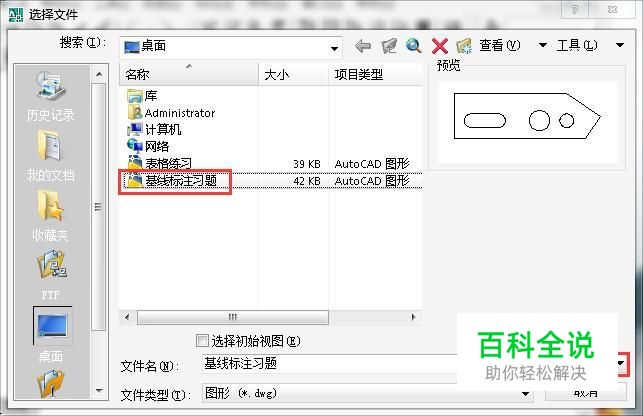

选择“基线标注习题”，点击下方的“打开”，如图所示。
- 04

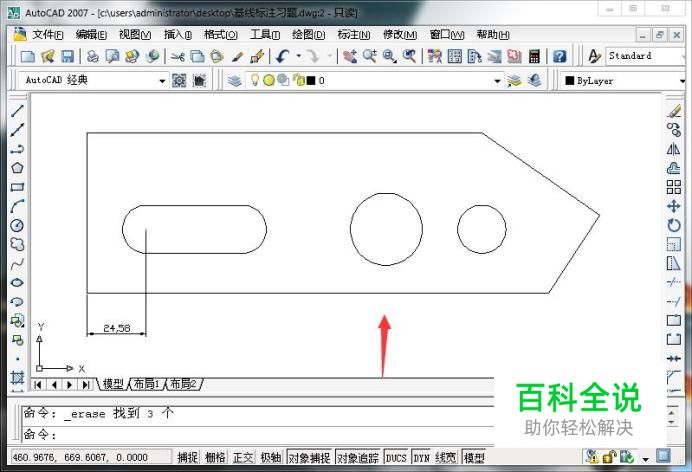

打开后的图片如图所示。（注：使用基线标注之前一定要有一个尺寸标注作为基准）
- 05

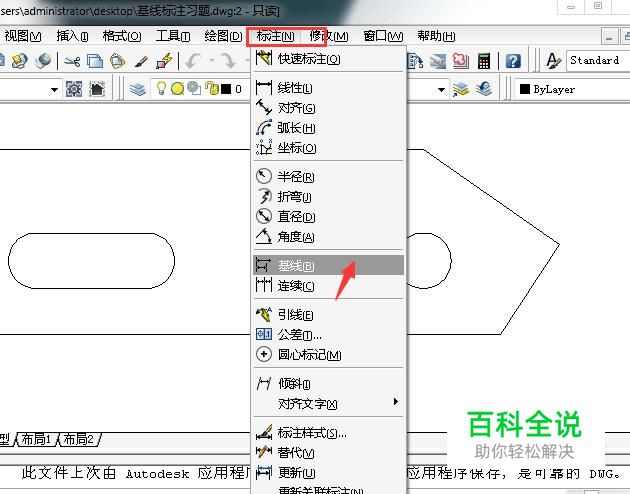

随后点击标注工具栏中的“基线”，如图所示。
- 06

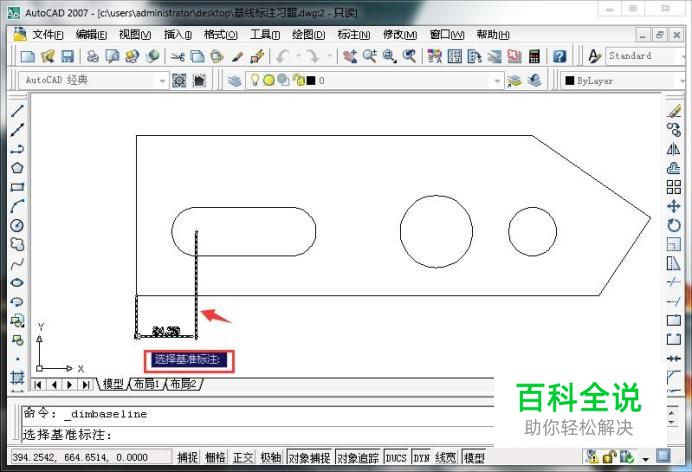

然后选择第一个标注为基准标注，如图所示。
- 07

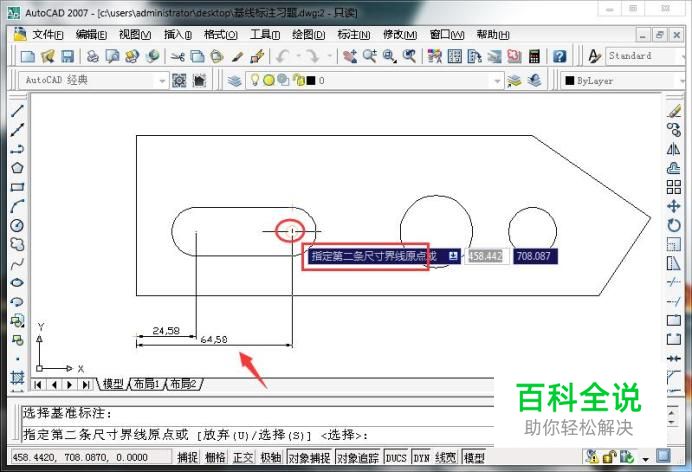

然后指定键槽中第二个半圆的圆心为第二界线尺寸原点，如图所示。
- 08

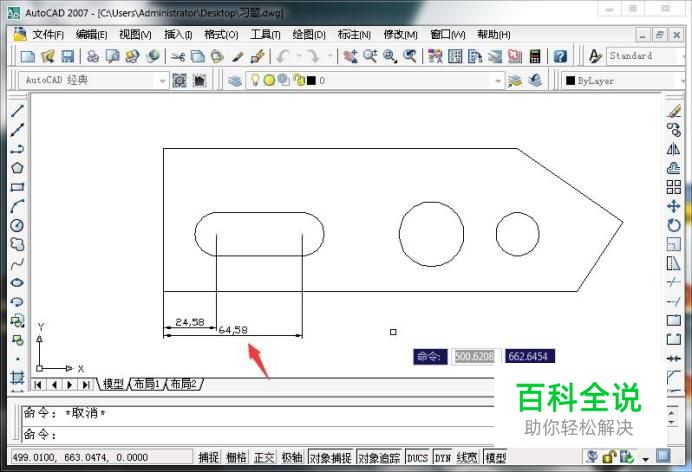

指定完第二尺寸原点后，即可完成第一次的基线标注，如图所示。
- 09

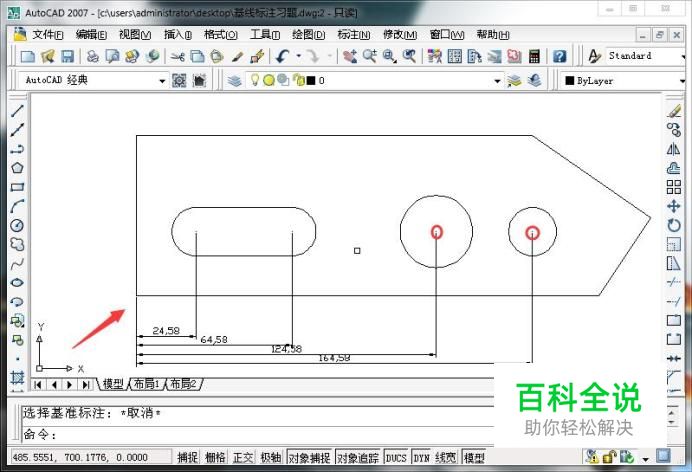

重复以上的步骤，分别指定大圆和小圆的圆心为第二界线尺寸原点，即可完成全部的基线标注，如图所示。
