3DMAX怎样制作一个画框

3DMAX利用倒角剖面命令制作一个画框模型，通过制作过程了解“倒圆角”和“拾取剖面”命令的用法。

步骤/方法

  • 01

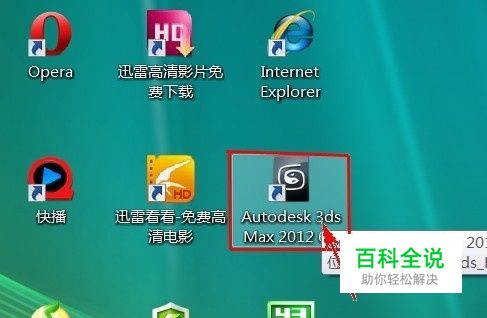

    双击3dMAX2012，打开一个新文档。

  • 02

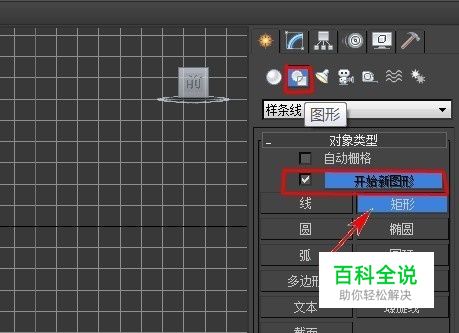

    在命令面板单击“图形”创建二维“样条线”，选中“开始新图形”，选择“矩形”命令。

  • 03

    单击激活顶（上）视图，在顶视图上画一个大的矩形。

  • 04

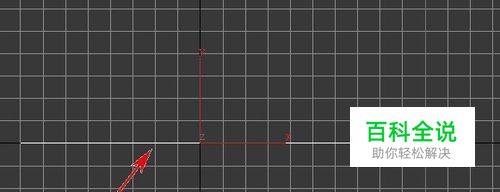

    单击激活左视图，在文件的最右下角，点“最大化视口切换”图标，让左视图最大化。

  • 05

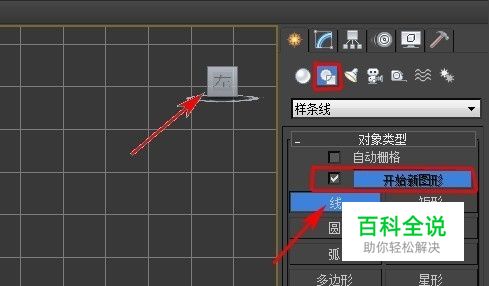

    在命令面板单击“图形”创建二维“样条线”，选中“开始新图形”，选择“线”命令。

  • 06

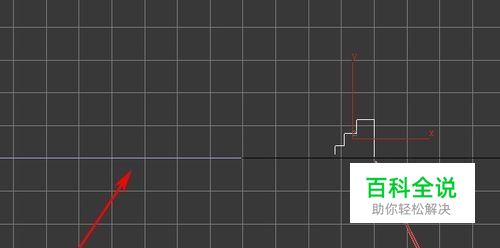

    在左视图内刚刚创建的矩形的右边，创建画框的侧面轮廓图形，按着“Shift”可以创建正交的线，轮廓线如下图。

  • 07

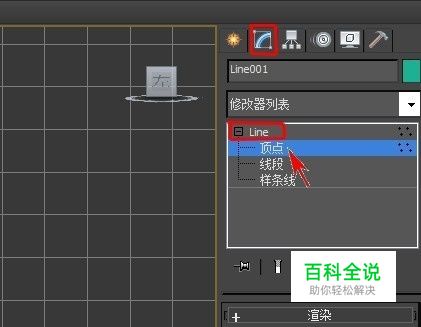

    转到“修改”面板，点开“line”,选择“顶点”。

  • 08

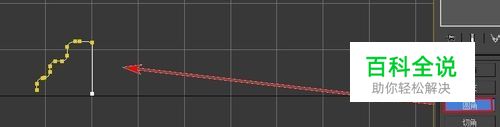

    选中轮廓相应的点，即下图的红色点。

  • 09

    在命令面板下面单击“圆角”，执行“圆角”命令，将选中的角倒圆角。

  • 10

    在命令面板“修改”下，点一下“line”,退出子物体层级，选中左边的矩形。

  • 11

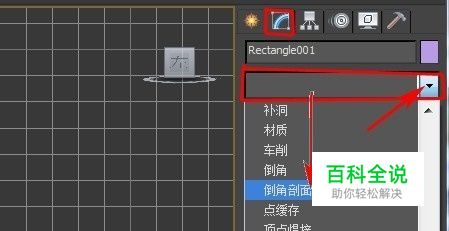

    在命令面板“修改”下，点开“修改器列表”右边的下拉键头，在下拉菜单里选择“倒角剖面”。

  • 12

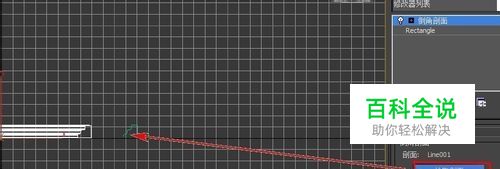

    在命令面板下，参数里找到“拾取剖面”，单击“拾取剖面”，在左视图上拾取刚才画的轮廓图形。

  • 13

    在文件的最右下角，点“最大化视口切换”图标，恢复四视图显示。

  • 14

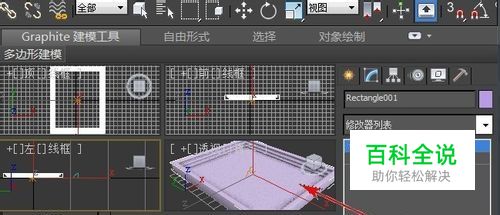

    在“透视”图调整合适的位置，观察模型现在的样子。

  • 15

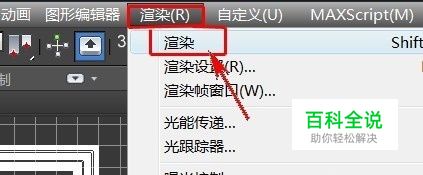

    在菜单栏，单击“渲染”，在打开的下拉菜单中选择“渲染”。

  • 16

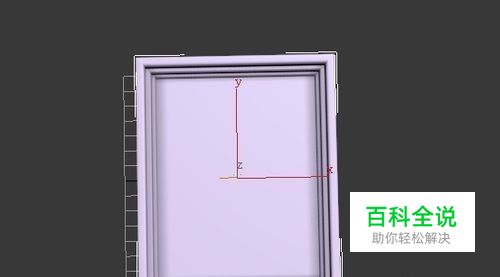

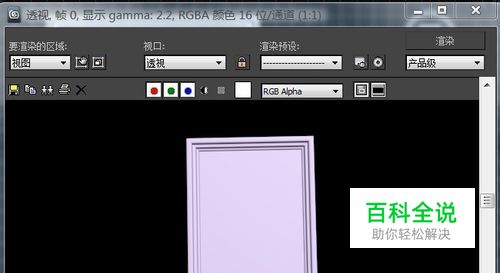

    画框的最终效果出来了。
