CAD如何绘制线段的垂直平分线

我们使用CAD绘制图形时,常常需要绘制一条线段的垂直平分线,这是如何画的呢,下面我们就来看看在CAD中是如何画出线段的垂直平分线的吧。

操作方法

  • 01

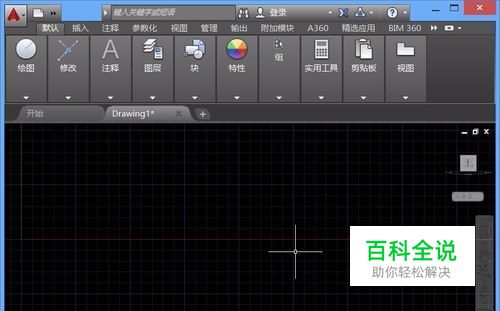

    我们在桌面上双击CAD的快捷图标,打开CAD这款软件进入到该软件的操作界面如图所示:

  • 02

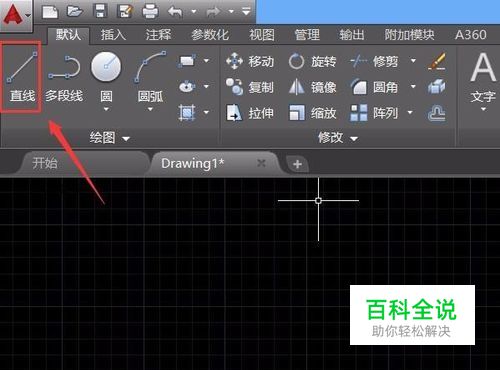

    打开CAD之后我们在上面的工具区里找到直线命令,如图所示:

  • 03

    选择直线命令,我们在工作区里绘制一条线段,如图所示:

  • 04

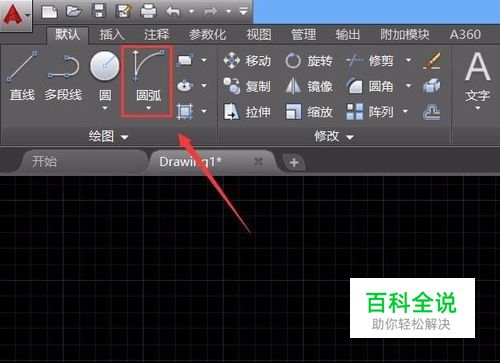

    绘制好线段之后,我们找到圆弧选项,如图所示:

  • 05

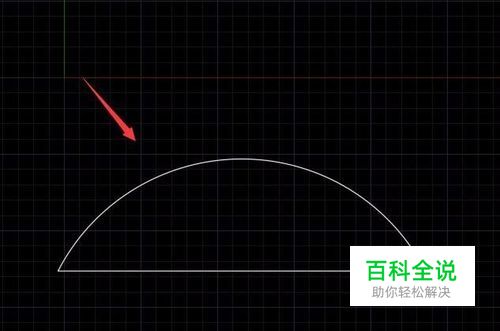

    选择圆弧选项,我们以这条线段的两个端点来绘制一个圆弧作为辅助线,如图所示:

  • 06

    绘制好圆弧之后,我们在下面找到捕捉设置选项,如图所示:

  • 07

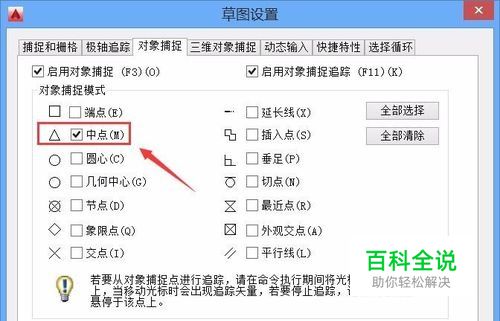

    点击捕捉设置选项,在弹出的对话框内我们选择对象捕捉选项,在对象捕捉里选择中点选项,如图所示:

  • 08

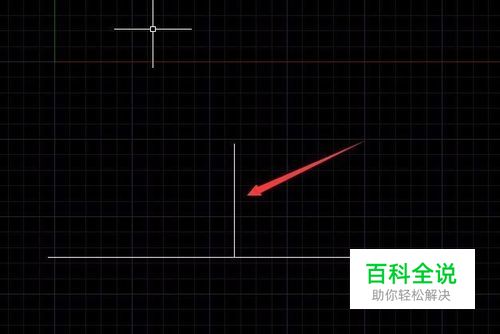

    勾选中点之后我们点击确定,在使用直线命令将圆弧的中点和线段的中点连接起来,然后删除圆弧,这样我们就得到了线段的垂直平分线了,如图所示:
