新手SW组合实体

简单的组合实体，组合就是CAM的布尔运算，反正我是这样理解的，笑

操作方法

  • 01

    打开实体

  • 02

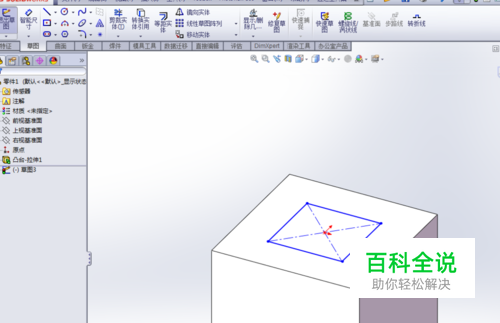

    绘制一个草图

  • 03

    拉伸草图进实体

  • 04

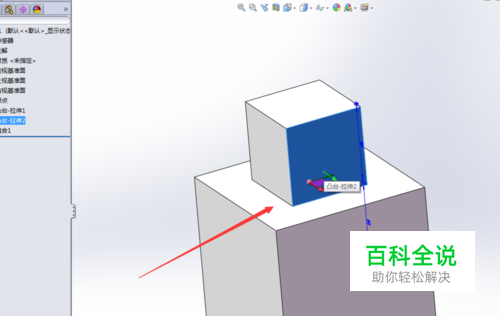

    可以看到实体没有出现相交线

  • 05

    找到组合

  • 06

    进入组合命令，选择两个特证

  • 07

    选择预览

  • 08

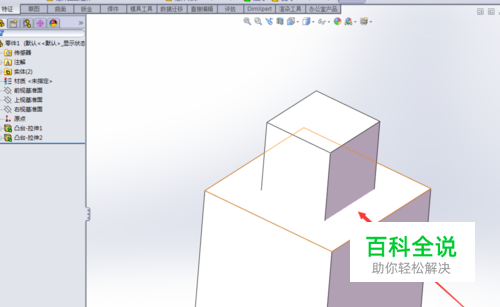

    确定，生成组合，出现了组合线

  • 09

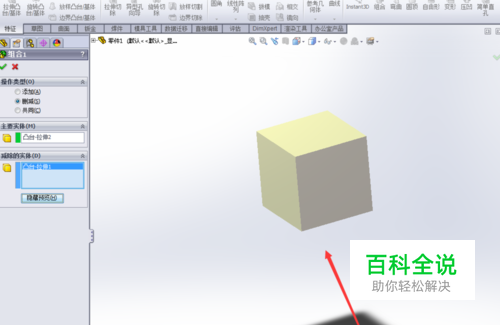

    这是删减，选择上面的实体作为主要实体

  • 10

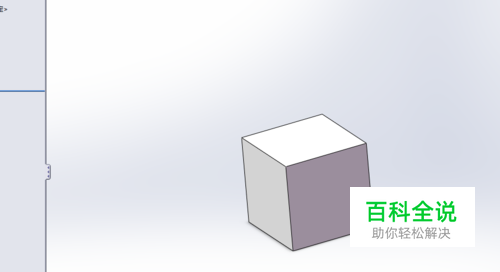

    预览，生成实体

  • 11

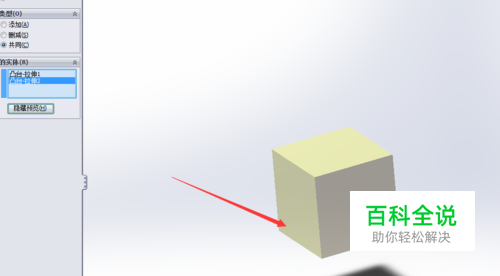

    选择最后一项

  • 12

    选择实体

  • 13

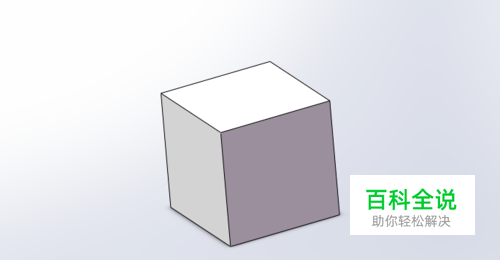

    预览。确定生成实体
