新手SW镜像实体

镜像实体或者说特证有两种简单的方法，我在这就是要说这两种方法

操作方法

  • 01

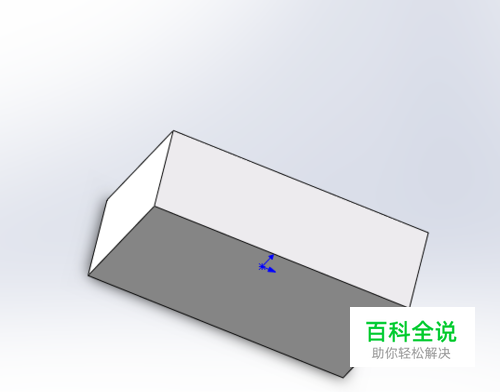

    打开实体

  • 02

    找到镜像命令

  • 03

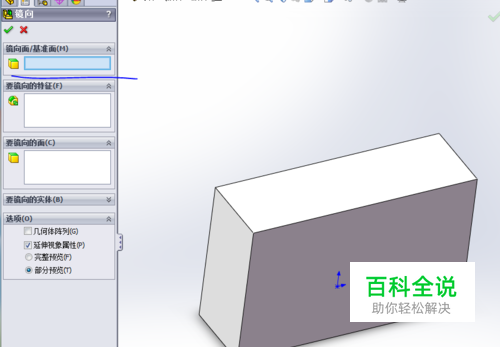

    点击镜像，弹出这个界面，选择镜像面

  • 04

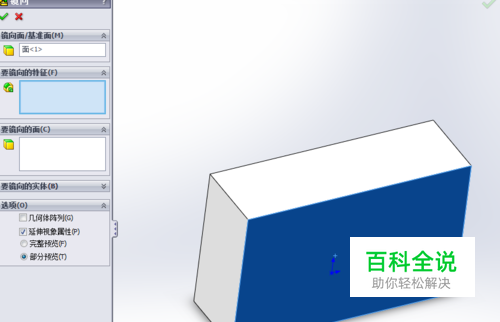

    可以是部件的某一面

  • 05

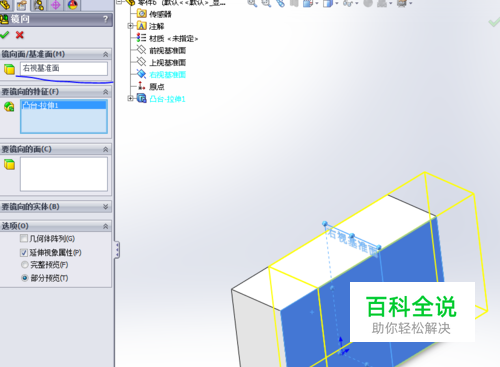

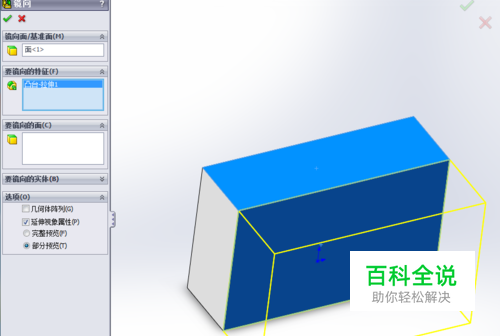

    选择镜像的实体，出现预览

  • 06

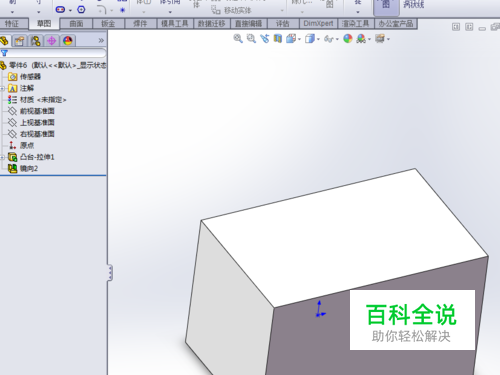

    生成

  • 07

    还有一种和上面的大同小异，只不过是吧镜像面改为了基准面罢了
