SW转换实体引用

转换实体引用是个很实用的功能，建议最好掌握下

操作方法

  • 01

    打开SW，

  • 02

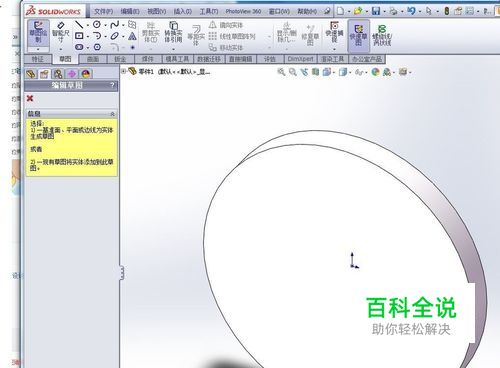

    进入草图

  • 03

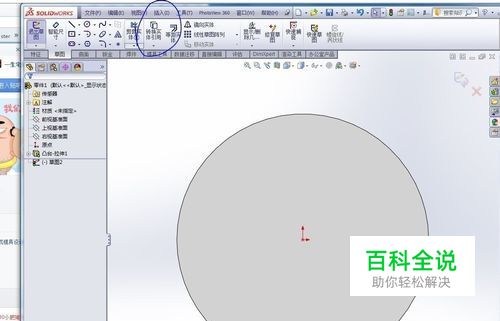

    点击实体引用命令

  • 04

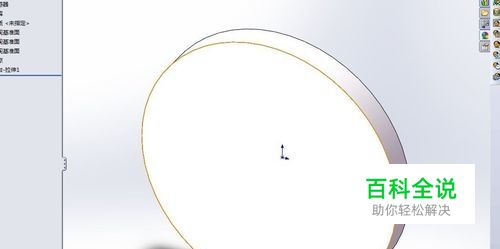

    选择这个面作为引用的面

  • 05

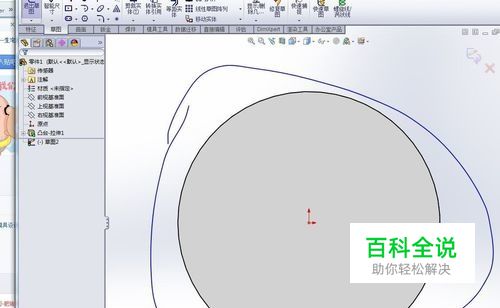

    选择面，出现预览，点击确定后就生成了线

  • 06

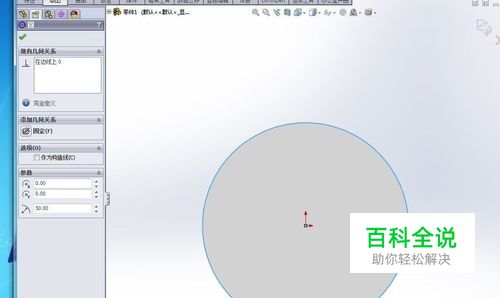

    将线的定义删除，修改尺寸

  • 07

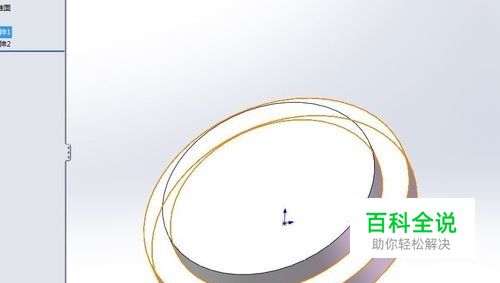

    拉升，生成实体
