如何用南方cass绘制道路里程
CASS软件是广州南方测绘仪器有限公司基于CAD平台开发的一套集地形、地籍处理等功能的软件系统，当然它也可以较方便的标识出道路的里程及高程。方法如下：
操作方法
- 01
首先打开南方Cass9.1。
- 02

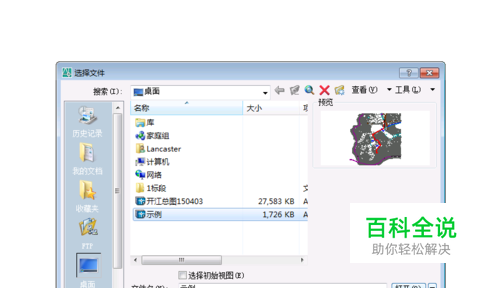

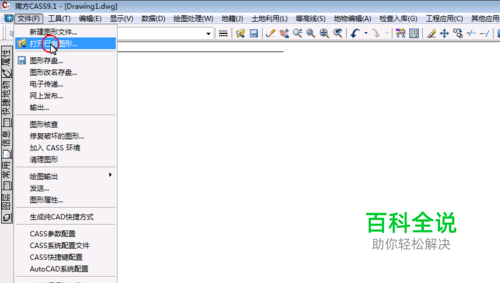

菜单栏选择文件--->打开已有图形，打开自己想要处理的图形。
- 03

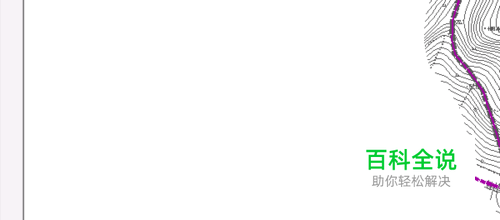

选择画有道路的地形图，打开文件。
- 04

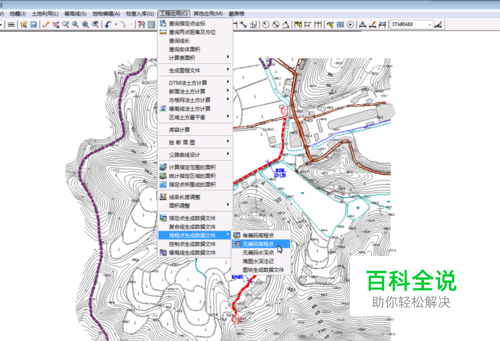

打开文件后，点击菜单栏工程应用---> 高程点生成数据文件--->无编码高程点。
- 05

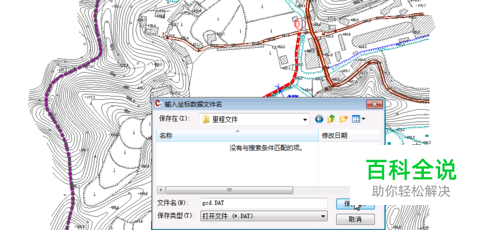

在弹出来的对话框中选择高程文件的保存位置，并更改文件名。
- 06

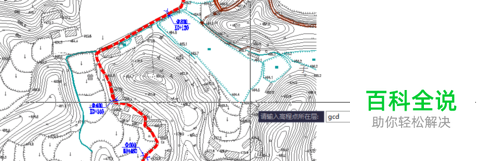

随后，系统提示输入高程点所在图层。此处需要自己找到高程点所在图层，将图层名输入。回车，再回车。此时系统会提示共录入了多少高程点。
- 07

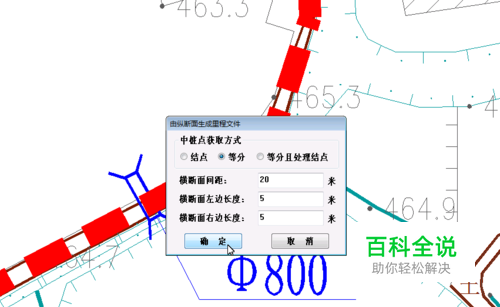

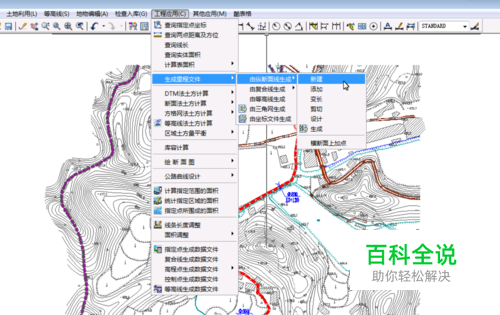

接下来点击菜单栏工程应用--->生成里程文件--->新建，选择路线。在弹出的对话框中选择等分，横断面间隔长度及左右长度可根据自己要求设置，点击确定，随及里程线就画好了。
- 08

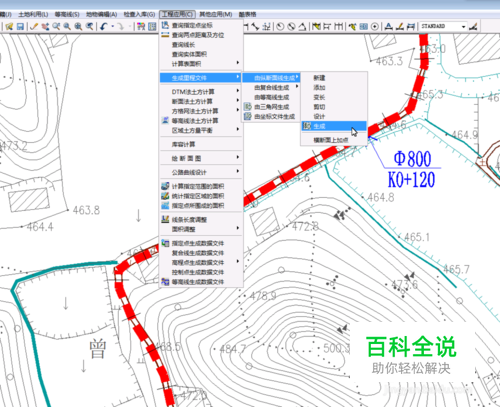

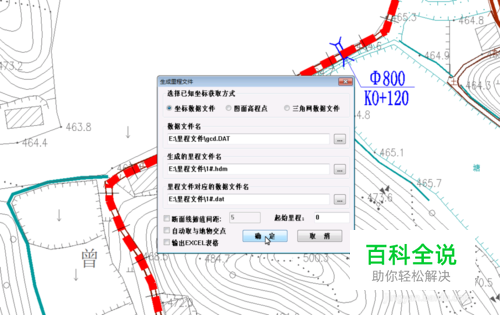

再点击菜单栏工程应用--->生成里程文件--->生成，选择路线。在弹出的对话框中选择坐标数据文件，数据文件名选择刚才保存的无编码高程文件，生成的里程文件和里程文件对应的数据名可自己取名保存在你想保存的位置。点击确定，道路里程随即生成。
