Hypermesh如何进行几何建模创建线、面、实体？
软件中几何模型处理功能强大，如可以填补曲面缺口、修复重复曲面等，但是其几何建模功能不像其他专用三维建模软件方便。实际进行有限元仿真文件创建时，一般通过其他三维建模软件，建立几何三维数模后导入。但是掌握该软件中简单零件的几何建模，也是十分有必要的。这里介绍直接用该软件建立几何模型的方法，绘制出一个圆柱体三维模型。基本思路是由线生成面，由面拉伸出实体。
操作方法
- 01
一、圆柱体三维模型的建立。首先启动软件，接着通过“Geom”主菜单下“nodes”面板，创建原点坐标，输入坐标后，点击“create”创建。
- 02

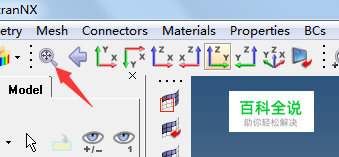

原点坐标以坐标方式创建节点方法创建，创建完成，点击下图箭头所指按钮，将屏幕根据内容自动调整，显示该节点。
- 03

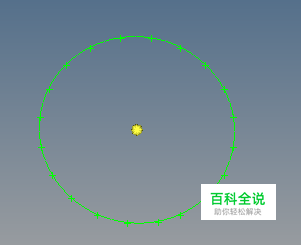

接着进入Geom主菜单下lines菜单，进行圆的创建。选择以半径及圆心形式，创建圆，设置如下图2，其中”z-axis“指的是圆的发现方向，设置完成点击“create"即可完成圆创建。此时再点击下，自适应按钮，将屏幕尺寸自动进行调整。
- 04

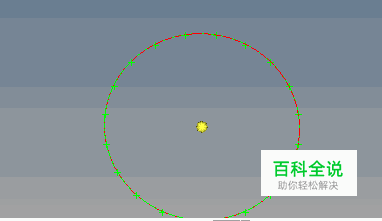

接着进入”geom“下”surfaces“子面板，由线创建面，具体设置如下图2所示。需注意选择第一个箭头所指，创建面的方式，同时第二个箭头所指选项（Auto create）一定不要勾选，否则无法选中闭合曲线。最后点击”create“按钮即可创建曲面（圆面）。
- 05

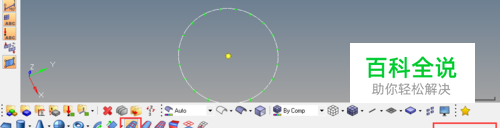

此时创建的曲面如图所示，看不到曲面，点击箭头所指按钮，更改曲面显示效果，
- 06

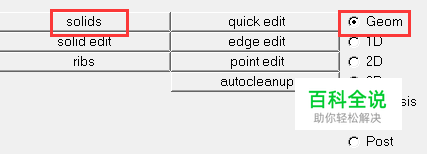

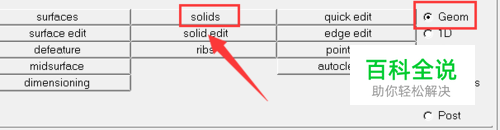

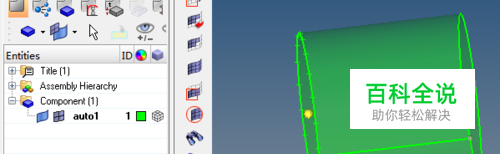

接着由面拉伸生成实体，进入Geom下solids子菜单。选择实体创建方式为箭头所指拉伸方式，surfs选择刚刚创建的圆面，方向设置为z-axis，distance即长度设置为100，接着可以选择drag+或drag-，两个按钮方向不同，这样就可以生成圆柱实体。
- 07
这里介绍由线生成面，由面生成体，提供了一种思路，实际可以直接创建圆柱实体，但是这种思路特别有用。通过geom下solids中创建圆柱，可以直接创建圆柱体。这里不再进行介绍。这样如何进行几何建模介绍完成。
