如何解决SolidWorks草图欠定义和过定义

2024-03-25 00:58:51

希望我的分享能够帮助到大家。

操作方法

01

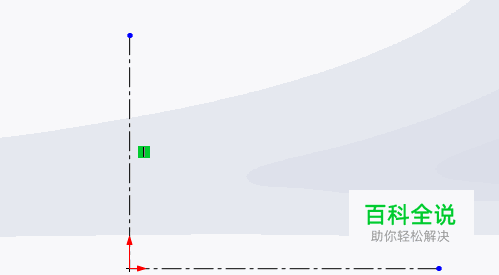

中心线。建立如下中心线方便绘图，这些都是绘图的良好习惯，建议养成。
02

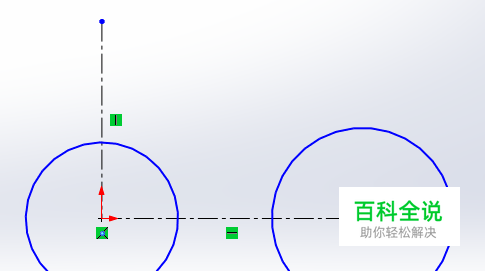

草图绘制。在水平中心线的两端点处分别绘制无尺寸的圆。可以分析得到左圆的位置是固定的，右圆在垂直方向上是固定的，在水平方向上的位置将和水平中心线的长度绑定在一起。
03

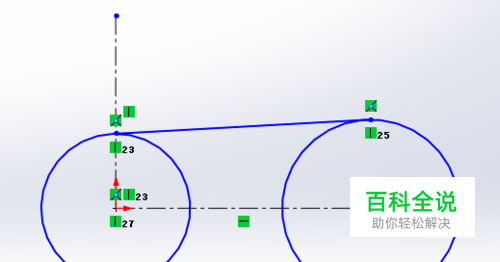

完成原始草图。继续，我们通过左圆上下端点分别画出两条线段，利用软件的捕捉功能将两个圆封住。
04

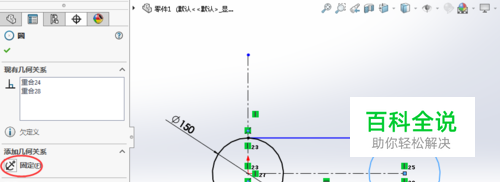

检查欠定义将左右圆分别给定一个相同尺寸。现在可以看到草图欠定义，右圆为蓝色。但是细心的朋友可以看到上下两条直线的右端点也为蓝色，所以应该判断为是端线的长度尺寸没有确定。因此，发现欠定义的时候总结两种方法： 1.找蓝色线条和黑色线条之间的连接处，观察欠定义的情况到底牵涉到哪些区域，对症下药。 2.将线条的几何关系直接设置为固定，即可完全定义与线条关联的尺寸和几何关系。
05

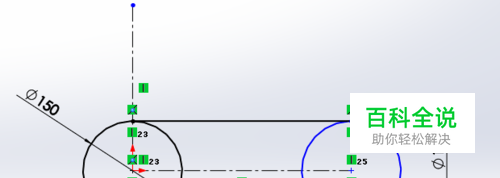

完全定义。如图，给定线段一个长度尺寸，草图即可全定义。
06

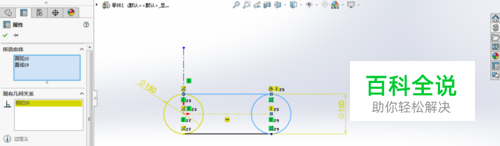

过定义。如果没有察觉到是长度没定，而冒然继续给右圆添加相切的几何条件，则会导致过定义。
07

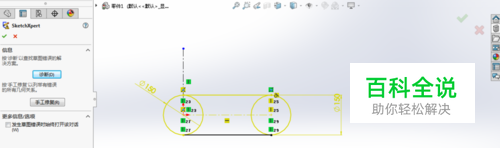

解决过定义。过定义并非是说减去一个约束即可恢复完全定义，而是在某个约束上重复了。我们可以点击右下角的过定义，打开诊断窗口来使用诊断功能排查过量约束的位置。
08

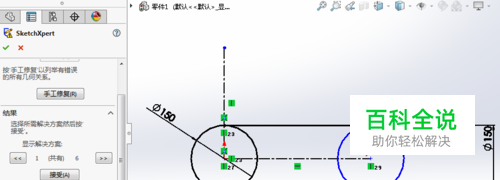

诊断功能。诊断将会给出可供选择的应对方法，比如删除某个尺寸或者几何关系。如图可以看出诊断给出了六种解决方法，我们选择一种，点击接受，即可接触过定义状态。
