Origin使用:[12]作XRD标准图
OriginLab 公司研发的专业制图和数据分析软件 Origin 和 OriginPro,是公认的简单易学、操作灵活、功能强大的科学绘图与数据分析软件。
我们在进行XRD的数据处理时,有时候需要做出对应物质的标准图,以方便对比。XRD标准图实际上就是竖线图。根据个人亲身体会,向大家推荐一下两个简单实用的画法。
方法一
- 01

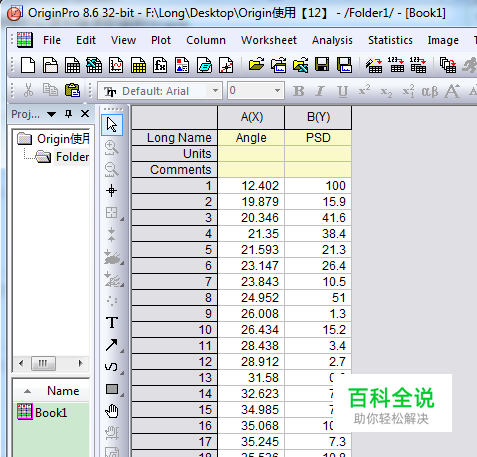

在标准卡片中复制峰的位置和强度数据到Origin
- 02

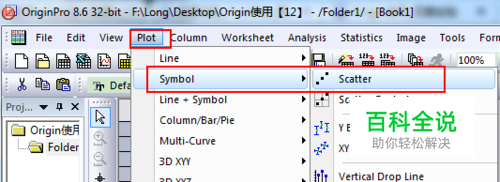

作图 plot—symbol—scatter
- 03

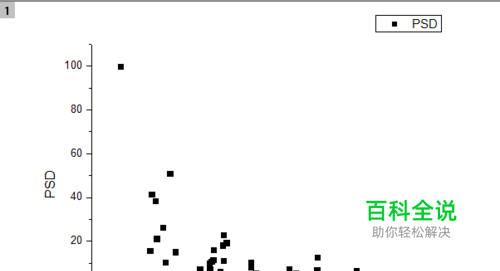

做出的图形如下
- 04

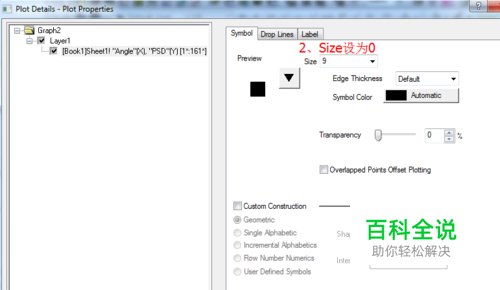

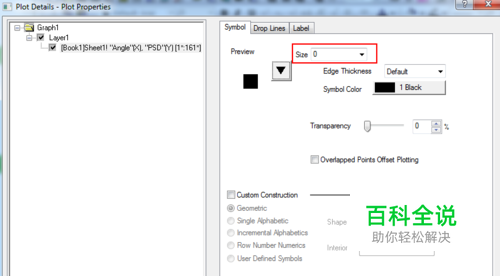

双击黑点,或右击选择“Place Details...”进行设置 Size—0,其余不用改变
- 05

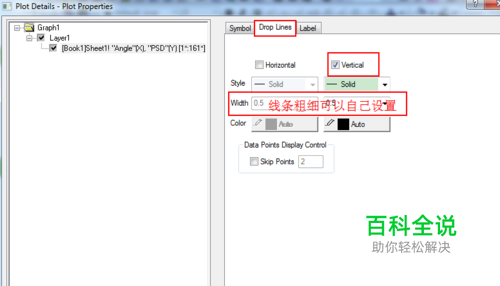

接下来,drop line—选中 vertical,如有需要可以自己更改线性和粗细,OK 以后就是你想要的标准图谱啦
- 06

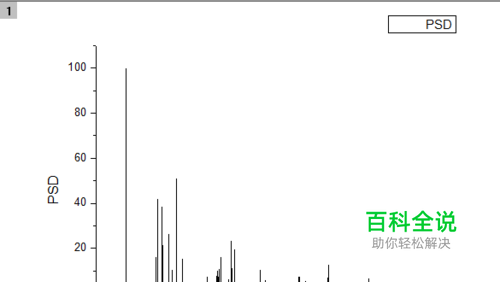

左后做出的图如下
方法二
- 01
在标准卡片中复制峰的位置和强度数据到Origin
- 02

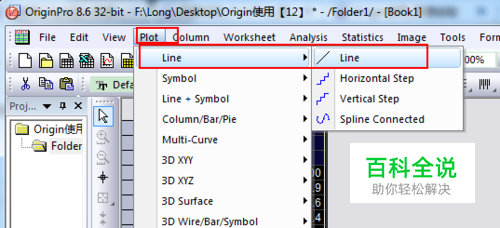

依次点击plot作任意图,如我选择Plot—line
- 03

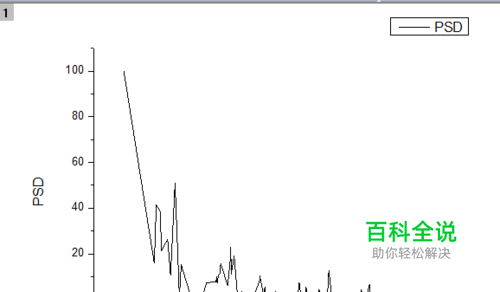

做出的图形如下
- 04
双击曲线,或右击选择“Place Details...”进行设置
- 05
接下来,drop line—选中 vertical,如有需要可以自己更改线性和粗细,OK 以后就是你想要的标准图谱啦
