如何使用AUTOCAD进行轴网的尺寸标注【百科全说】

在使用AUTOCAD绘图时，轴网是十分重要的辅助工具，同时轴网必须要有轴网标注，这样看图纸的人才能够了解图纸的大致比例尺寸，方便进行后续的图纸处理；我们使用CAD绘图可以十分方便的进行自动标注，下面我们就一起看看如何给轴网添加尺寸标注。

操作方法

01

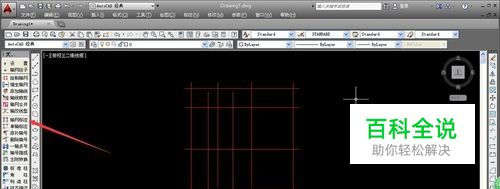

首先，打开AUTOCAD绘图软件，进入绘图页面，首先进行轴网的绘制，点击左侧工具栏中的“轴网柱子——绘制轴网”。
02

进入轴网的设置窗口，在窗口中进行轴网的间距和左进，右进，上开，下开等项目的设置，完成后点击确定，系统会自动输出轴网。
03

鼠标左键点击相应位置即可放置轴网，这样就完成了图纸的轴线绘制，下面就可以进行轴线的具体标注，依旧在左侧工具栏进行选择。
04

在左侧工具栏选择“轴网柱子——轴网标注”进行轴网的具体标注，系统会提示我们进行标注选择。
05

系统让我们点击“起始轴线”我们点击轴线的一个起点即可，系统选定轴线会被标注为虚线，方便我们进行确定。
06

确定起始轴线后，系统会让我们选择末尾轴线，选定后，系统就会自动选定中间的所有类似轴线，点击空格确定输入。
07

我们可以看到，设置起始和末尾轴线中间的所有轴线都变成了虚线，都为选定轴线，这样我们点击空格确定选定轴线，系统就会自动输出标注。
08

系统选定的所有轴线都进行了标注，系统默认标注为绿色线条，并在每一个标注线之间都有线进行连接，在连接线上有数字标注。
09

根据以上操作进行另一方向的轴线标注，即可完成所有轴线的标注，系统默认标注符号为A——Z或者1——2，我们可以在设置窗口自行设置。
10

如果标注符号需要更换，可以直接双击标注符号处，即可进入修改命令，我们可以使用退格键进行标注符号的删除，并进行重新输入。
