在建筑制图中，经常使用到AUTOCAD绘图和天正绘图，两个绘图软件相结合能够大大提高绘图效率和准确度；在绘图时，轴网是一个很重要的部分，能够辅助我们进行墙体绘制，帮助我们进行一些结构的对齐和尺寸的标注，轴网上的尺寸标注能够让我们具体了解图纸的具体比例等信息，下面我们就来看看如何使用CAD绘制轴线，以及进行轴网标注。

轴网绘制

01

我们先打开天正绘图和AUTUCAD绘图，进入绘图页面，此时CAD软件为主体，天正绘图为一个快捷工具栏，显示在窗口的左方。
02

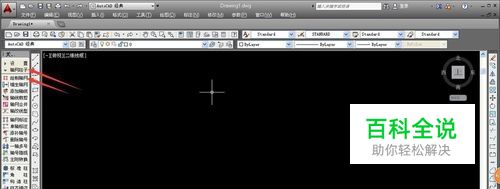

我们首先进行轴网的绘制，在左侧的快捷工具栏中选择“轴网柱子——绘制轴网”，进入轴网绘制命令，系统会弹出相应的设置窗口。
03

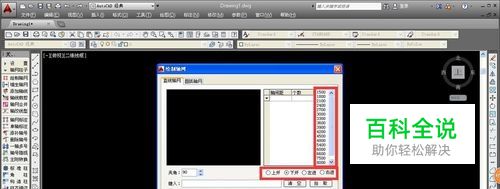

在轴网的设置窗口，我们可以自行设置轴线的各种属性，以及相应轴线之间的距离，从而确定出一个标准的轴线。
04

在进行轴网各种属性的设置时，在左侧的显示窗口中，会出现轴线的输出浏览，我们可以在窗口中大致看到我们设置轴线的大致模样。
05

完成轴网的设置后，点击确定，系统会自动输出轴网，使用鼠标点击确定具体的位置，即可完成轴网的放置，从而完成轴网的绘制。

轴网标注

01

完成轴网的绘制后，我们开始进行轴网的尺寸标注，在左侧工具栏中选择“轴网柱子——轴网标注”进入轴网标注命令，系统会弹出相应的设置窗口。
02

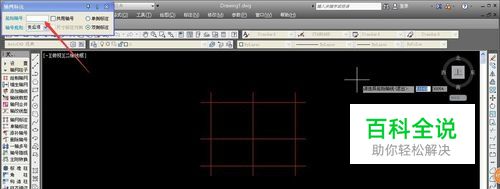

在弹出的标注设置窗口中，我们可以设置轴网标注的起始轴号，以及标注为单侧标注还是双侧标注等属性信息，完成后将鼠标移动到绘图页面，系统会自动出现提示信息。
03

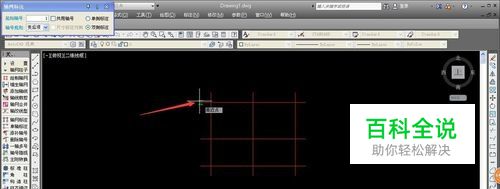

进行轴网的标注，我们首先需要确定标注的起始轴线，点击一条轴线作为标注的起点，随后系统会提示选择终止轴线，
04

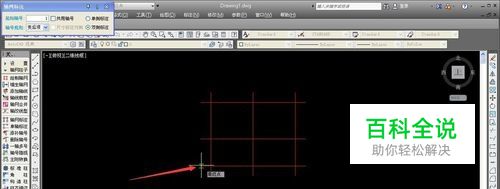

我们再次点击一条轴线作为终止轴线，注意多数情况选择的轴线要属于同一方位，同一方位的标注一般统一为数字或者字母。
05

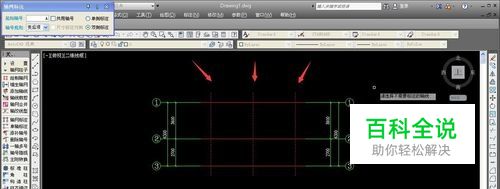

将起始轴线和终止轴线全部选定后，系统会自动选定起始轴线和终止轴线之间的所有平行轴线；选定的轴线回变成虚线，方便我们进行确认。
06

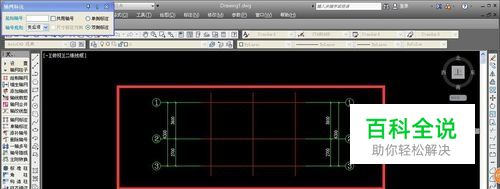

选定的轴线全部为将要标注的轴线，我们可以单击相应轴线取消选定，确定选定轴线无误后，按下空格键，即可确定选择，并输出轴线标注。
07

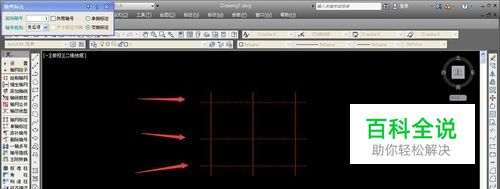

完成轴网的一个方位的双侧标注后，我们继续进行另一方位的标注，将设置窗口中的“起始轴号”换成字母，并选择起始轴线和终止轴线。
08

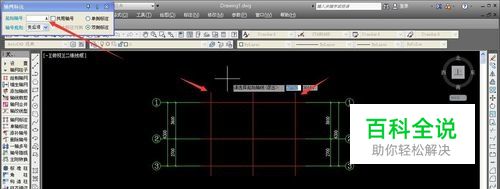

确定系统选定的轴线无误，我们即可按下空格键，确定选择，输出标注，标注会按照我们设置的起始轴号，进行顺序输出。
09

完成两个方位的轴网标注后，我们就完成了一个轴网的完整标注，标注一般分为数字和字母两种，在CAD中默认标注为白色字体，标注线为绿色线条，方便我们进行区分和查看。
