CAD命令的使用之图文解说:[9]样条曲线

所谓样条曲线是指给定一组控制点而得到一条曲线,曲线的大致形状由这些点予以控制。

操作方法

  • 01

    点击样条曲线命令,或者点击绘图,下拉有个样条曲线,也可以输入SPL回车执行样条曲线命令,SPL为样条曲线快捷键。

  • 02

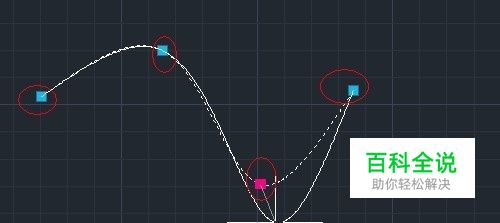

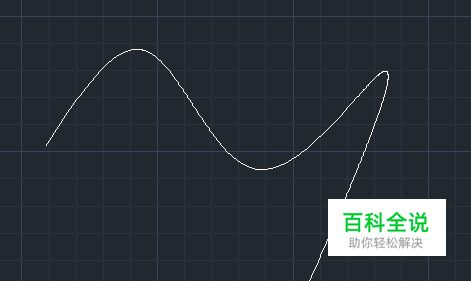

    点击命令后,在图上点击一点,再移动鼠标再另外一处点击,如果需要几个点控制线的形状,那就点击几个点,最后三次连续按空格键确认样条曲线形状并退出命令。如果中途不想绘制了可以按ESC键退出命令。如果想改变这条线的形状,可以点击线条,出现夹点,鼠标点击夹点拖动夹点来控制线条的形状。

  • 03

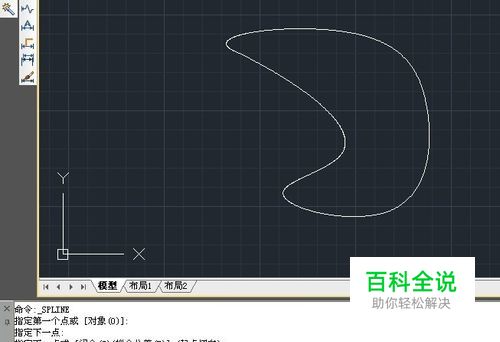

    如果想绘制闭合的样条曲线,步骤:点击样条曲线命令,鼠标在绘图区点击绘制样条曲线,这时输入C回车,再回车一次就可以了

  • 04

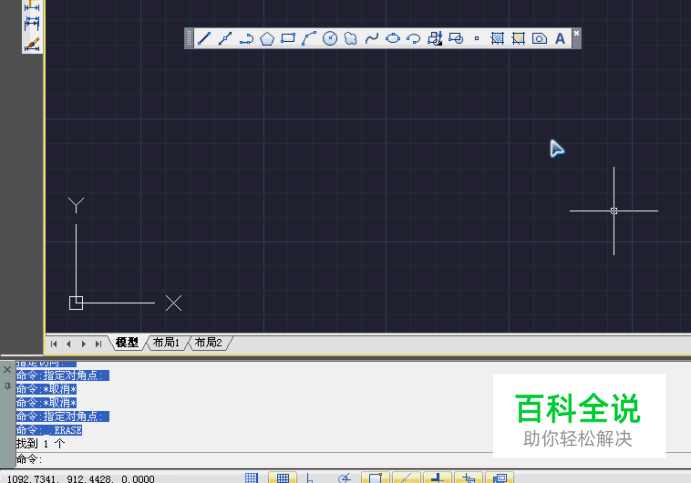

    附上动态图演示操作过程,希望对你有帮助,祝您学习愉快!
