ArcGis10.2图形、标注、注记、要素转CAD

ArcGis10.2图形、标注、注记、要素转CAD,介绍几种图形要素的转换作为一个小指导。

操作方法

  • 01

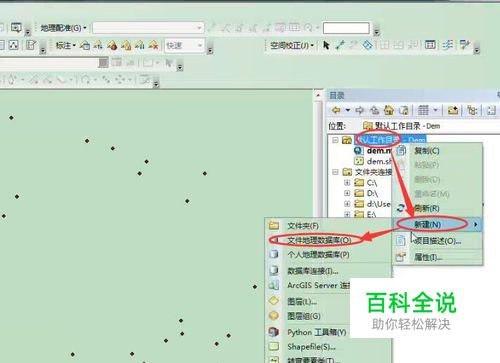

    文件所在文件夹建立数据库文件gdb或mdb,选中所在文件夹右键>新建>文件地理数据库或个人地理数据库，然后输入数据库名dem.如下图

  • 02

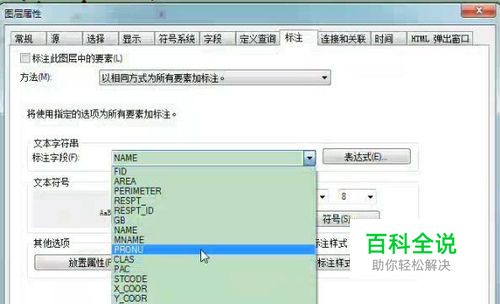

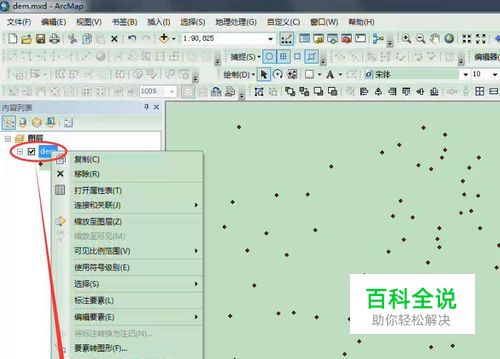

    A先是标注转注记。 左边选中dem文件，右键>属性，打开对话框。选择标注字段如下图。选好后确定。

  • 03

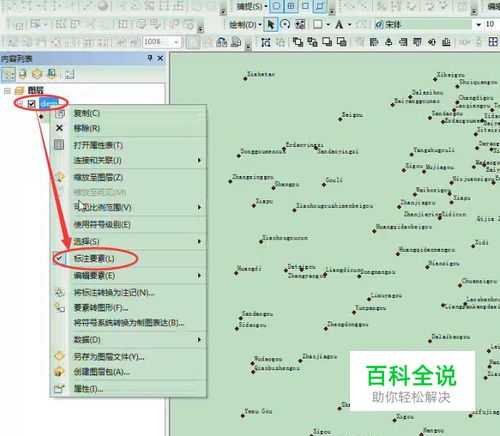

    左边选中dem,右键>标注要素。

  • 04

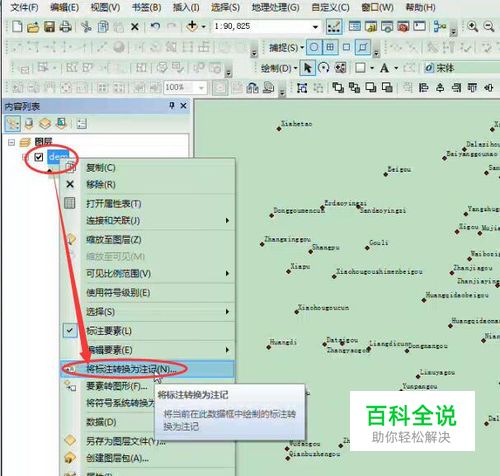

    左边选中dem，右键>将标注转为注记。

  • 05

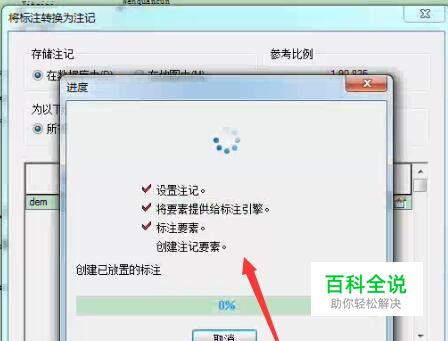

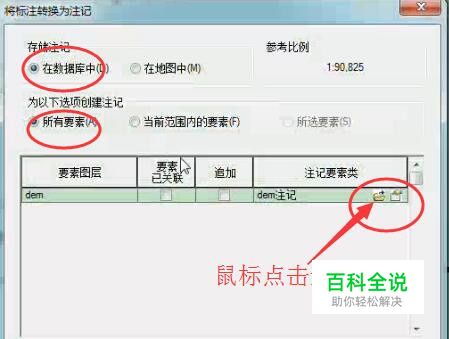

    如下图所示点击进入 创建注记要素类。选择先前创建的dem.gdb数据库文件双击进入。输入注记文件名称然后点保存。在点转换。如图

  • 06

    现在可以看到左边出现dem注记如图。只打开dem注记可以看到只有文字。

  • 07

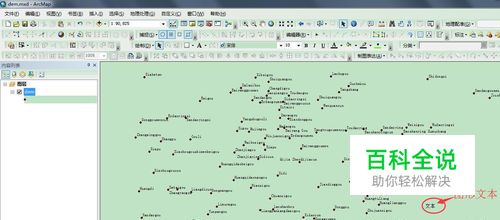

    B将图形转为要素 在上部点击绘制>下面选择将图形转为要素，详情如图。

  • 08

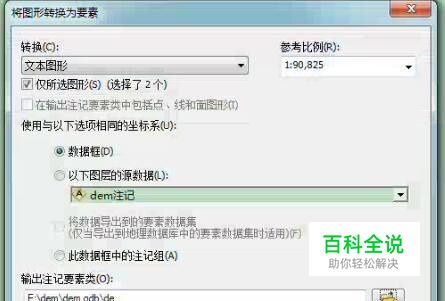

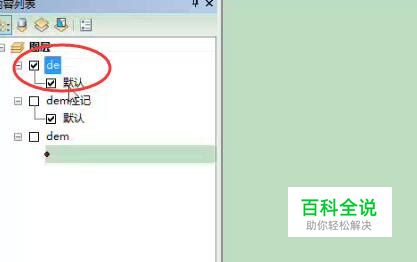

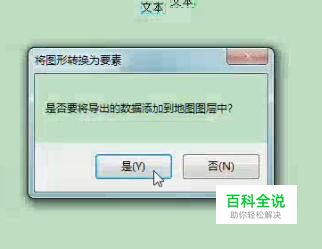

    在弹出的对话框中如下图所示，在 输出注记要素类 选择右侧文件夹。然后选择数据库文件>输入注记名称>保存。然后确定。在弹出对话框中选择 是。在左边可见de出现。

  • 09

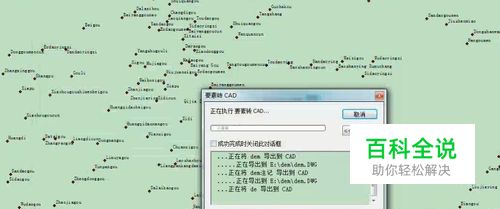

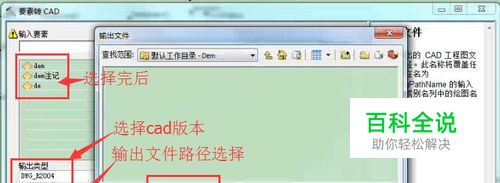

    C要素转cad. 打开工具箱，选择转换工具>转为CAD>要素转cad. 在对话框输入要素依次选择三个要素，填加到转换区。 然后选择cad文件类型，输出文件位置，名称。然后点击确定。开始转换。

  • 10

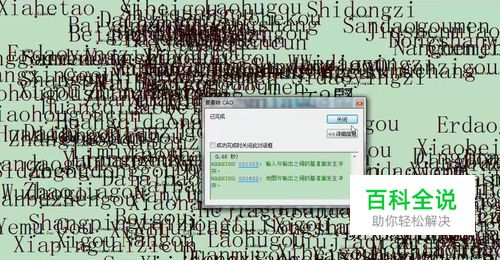

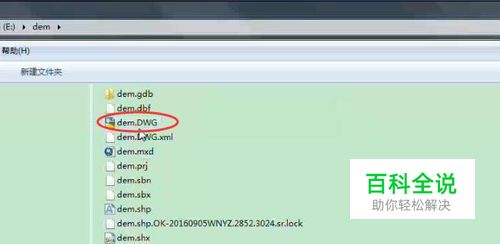

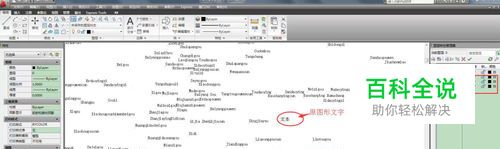

    转换完成如图。现在找到cad文件打开如图。
