如何使用Proteus软件仿真
Proteus软件是一款可以对单片机及外围电路进行仿真的软件，对于资金有限的人，可以不用买实物就能在电脑上用此软件仿真，能达到同样的效果。
操作方法
- 01

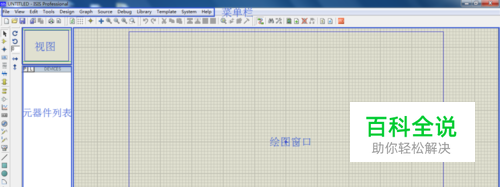

打开Proteus软件，出现以下界面，右面的一大块是绘图窗口，左面有视图小窗口，紧挨着下面分别是元器件列表、控制按钮
- 02
点击菜单栏中的File,在下拉菜单中选择Open Design(打开设计)，此处在下已经提前准备好了设计图，下面都以此为例作为讲解。
- 03

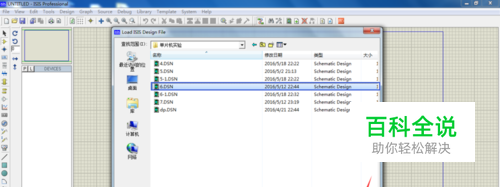

然后从中选择.DSN类型文件（为默认Proteus软件类型）。
- 04

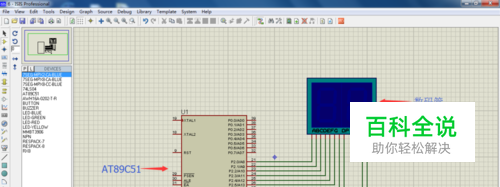

打开后，绘图窗口里面有做好的图，右面是数码管，左面的是AT89C51单片机。
- 05

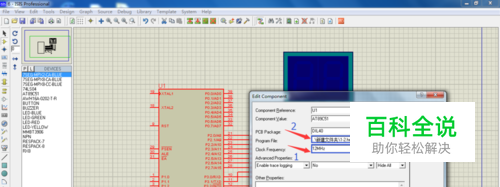

在绘图窗口双击AT89C51单片机，弹出窗口，需要根据硬件参数修改时钟周期，此处为12MHz,再选择Program File（就是程序的.HEX形式文件）
- 06

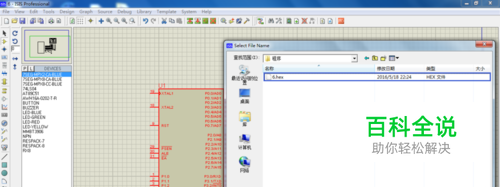

此处选择6.Hex文件加载
- 07

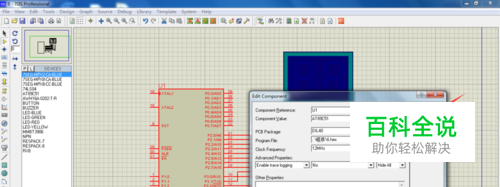

然后回到小窗口，其他的可以适当根据需要修改，一般设为默认即可。点击OK
- 08

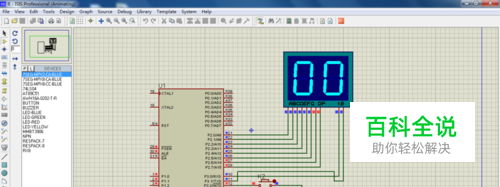

现在所有的设置完成，开始仿真，点击左下角的小三角形。可以看见绘图窗口中的数码管亮起。
- 09

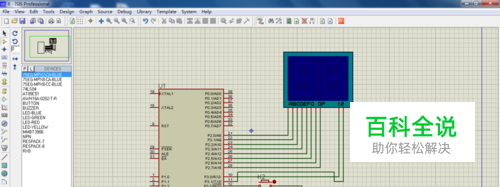

点击左下角的两根竖线，可以暂停仿真，此时右面的绘图窗口中的数码管停止不再运行，保持数字不变
- 10
最后，若是想要关闭仿真，可以点击左下角的实心正方形，会看到绘图窗口中的数码管停止不亮。
