CAD命令的使用之图文解说:[16]面域

面域是使用形成闭合环的对象创建的二维闭合区域。环可以是直线、多段线、圆、圆弧、椭圆、椭圆弧和样条曲线的组合。组成环的对象必须闭合或通过与其他对象共享端点而形成闭合的区域。面域可用于 1、应用填充和着色。2、使用 MASSPROP 分析特性(例如面积)。 3、提取设计信息,例如形心。可以通过多个环或者端点相连形成环的开曲线来创建面域。不能通过非闭合对象内部相交构成的闭合区域构造面域:例如,相交的圆弧或自交的曲线。 也可以使用 BOUNDARY 创建面域。 可以通过结合、减去或查找面域的交点创建组合面域。形成这些更复杂的面域后,可以应用填充或者分析它们的面积

操作方法

  • 01

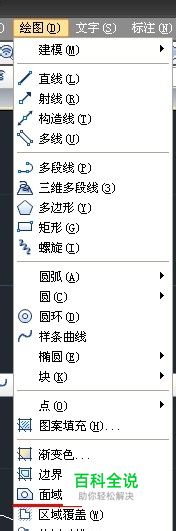

    面域命令可以点击工具栏的面域命令,也可以点击绘图,下拉的面域,或者也可以输入REG回车执行面域。REG是面域快捷键

  • 02

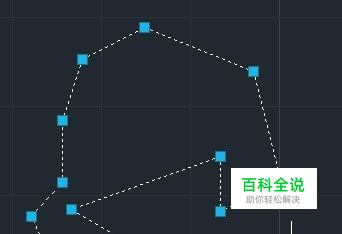

    如图有个环绕密闭图形,可是这个图形是直线绘制,如果要点击其中一条线,但整个图形不好一起被选中的,这时我们可以通过建立面域来让这个图形变为一个整体。

  • 03

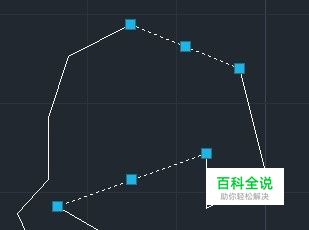

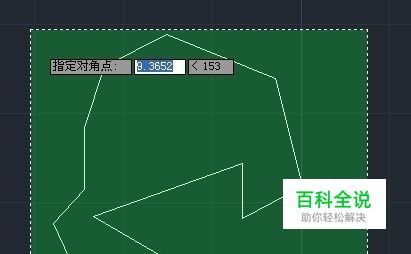

    点击面域命令,然后鼠标拉选整个图形,回车,然后单击图形会发现这个图形是个整体了

  • 04

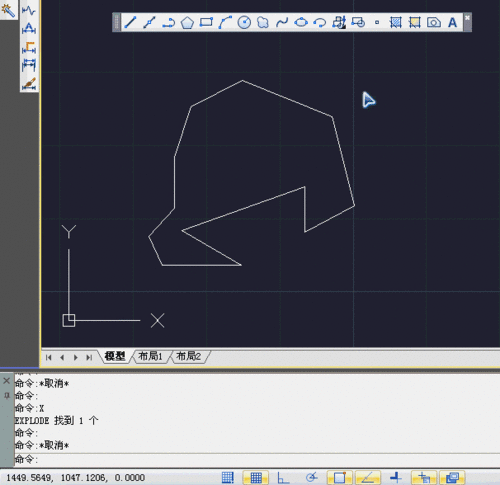

    附上动态图演示操作过程,希望对你有帮助,祝您学习愉快!
