LabVIEW-簇数组

2024-04-12 22:14:45

本文将讲解LabVIEW-函数选板-函数-编程-簇，类与变体-创建簇数组/索引与捆绑簇数组/簇至数组转换/数组至簇转换；

创建簇数组

01

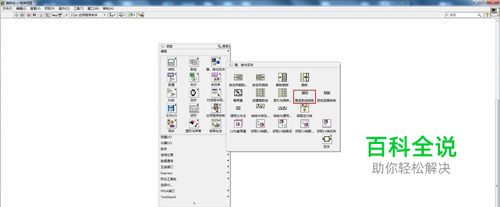

创建簇数组函数位于：函数选板-函数-编程-簇，类与变体-创建簇数组；
02

创建簇数组 (函数)：使每个元素输入捆绑为簇，然后使所有元素簇组成以簇为元素的数组。连线板将显示该多态函数的默认数据类型。元素0..n-1（接线端）：输入端的类型必须与最顶端的元素接线端的值一致。簇数组（接线端）：是作为结果的数组。每个簇都有一个元素。
03

创建簇数组默认输入接线端只有一个元素输入；
04

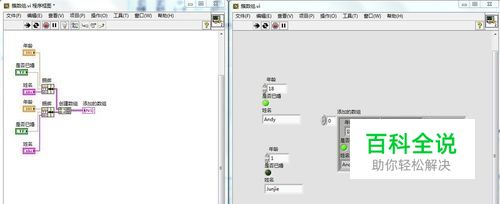

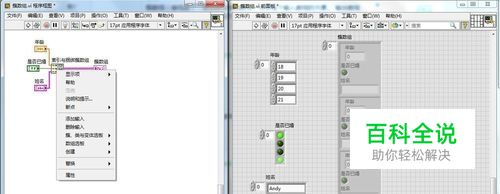

当有多个簇元素需要生成簇数组的时候，我们需要选中“创建簇数组”函数，下拉或者右击属性选择添加输入删除输入；
05

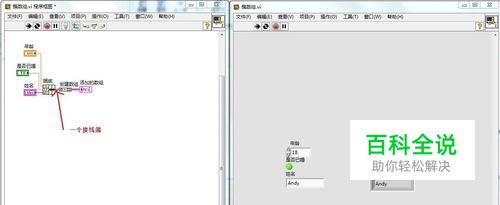

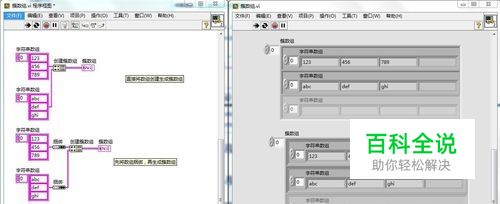

数组中不能再创建数组的数组。但是，使用该函数可创建以簇为元素的数组，簇可包含数组。下列范例为建立簇数组的两种方式。通过使用该函数可提高执行的效率。如范例结尾部分所示。

索引与捆绑簇数组

01

索引与捆绑簇数组函数位于：函数选板-函数-编程-簇，类与变体-索引与捆绑簇数组；
02

索引与捆绑簇数组 (函数)：对多个数组建立索引，并创建簇数组，第i个元素包含每个输入数组的第i个元素。连线板可显示该多态函数的默认数据类型。数组x..z（接线端）：可以是任意类型的一维数组。数组输入无须为同一类型。簇数组（接线端）：是由簇组成的数组，包含每个输入数组的元素。输出数组中的元素数等于最短输入数组的元素数。
03

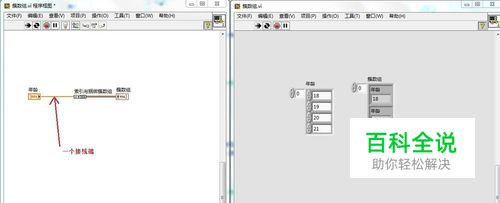

索引与捆绑簇数组默认输入接线端只有一个元素输入；
04

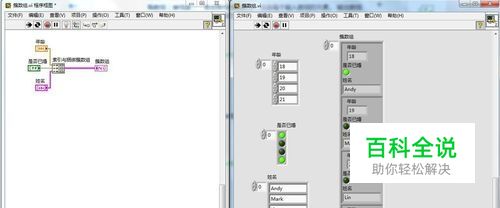

当有多个数组元素需要生成簇数组的时候，我们需要选中“索引与捆绑簇数组”函数，下拉或者右击属性选择添加输入删除输入；

数组至簇转换

01

数组至簇转换函数位于：函数选板-函数-编程-簇，类与变体-数组至簇转换；
02

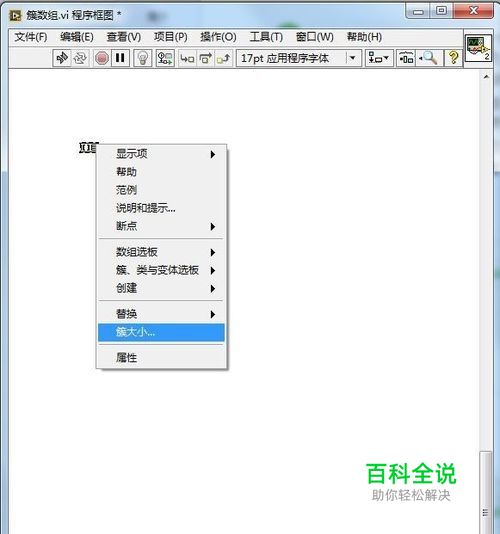

数组至簇转换 (函数)：转换一维数组为与数组元素类型相同的簇元素。右键单击函数，在快捷菜单中选择簇大小，设置簇中元素的数量。默认值为9。该函数最大的簇可包含256个元素。如需在前面板簇显示控件中显示相同类型的元素，且在程序框图上按照元素的索引值对元素进行操作时，可使用该函数。数组（接线端）：是任意型的一维数组。簇（接线端）：每个元素与数组中的对应元素相同，簇的阶数与数组元素的阶数一致。
03

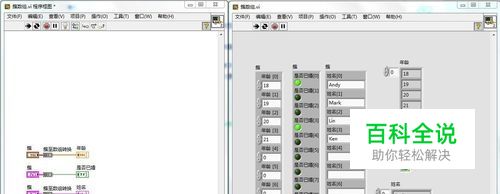

数组至簇转换实例（数组至簇转换，一般情况都是可以成功转换的，因为数组是相同数据类型的集合，而簇可以是不同数据类型/相同数据类型集合）

簇至数组转换

01

簇至数组转换函数位于：函数选板-函数-编程-簇，类与变体-簇至数组转换；
02

簇至数组转换：使相同数据类型元素组成的簇转换为数据类型相同的一维数组。簇的组成元素不能是数组。数组中的元素与簇中的元素数据类型相同。数组中的元素与簇中的元素顺序一致。簇（接线端）：簇的组成元素不能是数组（因为数组的元素不能再是数组）。数组（接线端）：数组中的元素与簇中的元素数据类型相同。数组中的元素与簇中的元素顺序一致。
03

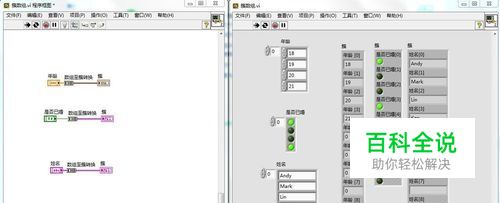

簇至数组转换实例（簇至数组转换，必须保证簇中的元素数据类型相同，因为数组是相同数据类型的集合，而簇可以是不同数据类型/相同数据类型集合）。
