如何在CATIA中进入及退出草图编辑器
在使用CATIA创建实体特征时，首先需要绘制出二维草图图形，然后才能运用其他CATIA功能将草图生成三维实体，所以草图是零件设计的基础，草图设计均在草图编辑器中进行
操作方法
- 01

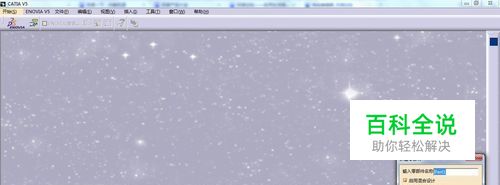

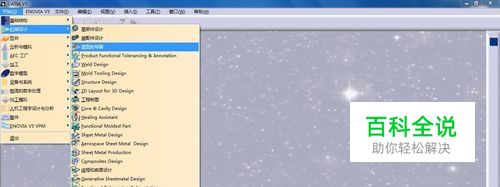

打开CATIA软件后，选择主菜单“开始”→"草图绘制器”，系统弹出“新建零部件”对话框，在输入零部件名称后，单击确认，进入零件设计界面。
- 02
在零件设计界面中，单击选择好草图支持平面，然后单击工作台上的草图按钮，则进入草图编辑器界面
- 03

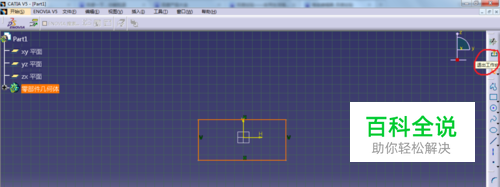

草图绘制结束后，单击“工作台”上的“退出工作台”按钮，则退出草图编辑器
