Pro/e如何造一个对边4mm的内六角扳手？
用扫描命令，
Pro/e同样可以造一个对边为4mm的内六角扳手。
操作方法
- 01

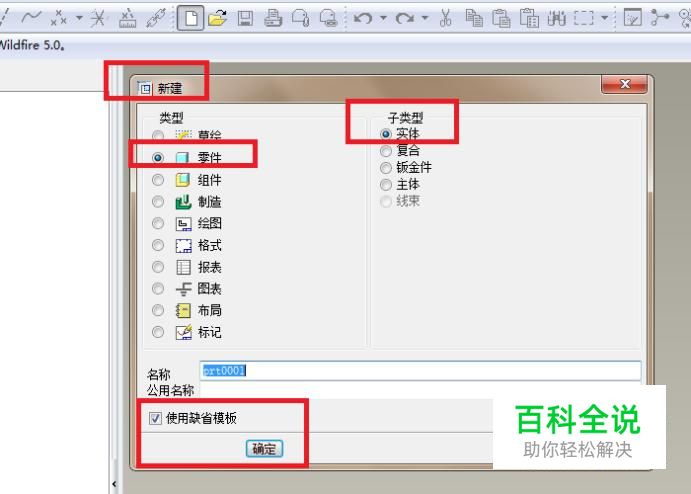

如下图所示， 打开Pro/e5.0软件， 新建一个实体零件文件， 默认使用缺省模板， 点击“新建”对话框下方的“确定”就可以了。
- 02

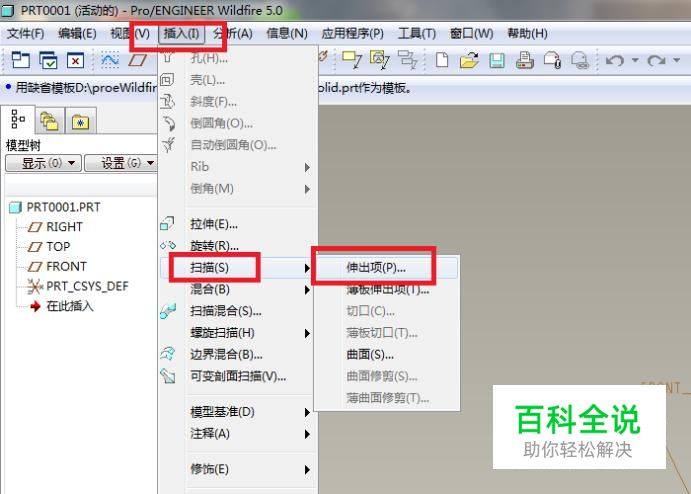

如下图所示， 点击标题栏中的“插入”， 在其弹出的下拉菜单中点击“扫描”， 在最后一层下拉菜单中点击“伸出项”。
- 03

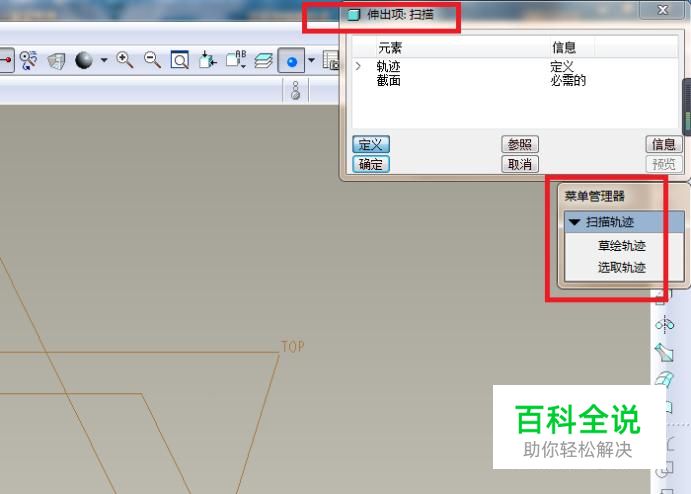

如下图所示， 软件右边弹出一个“伸出项：扫描”对话框， 同时出现的还有一个菜单管理器， 这里我们要做到是点击“菜单管理器”中的“草绘轨迹”。
- 04

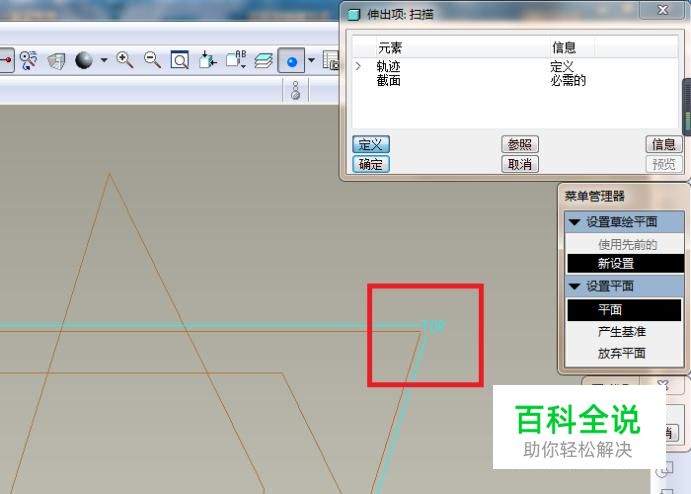

如下图所示， 菜单管理器有了新的变化， 这时，笔者选择了“TOP”面。
- 05

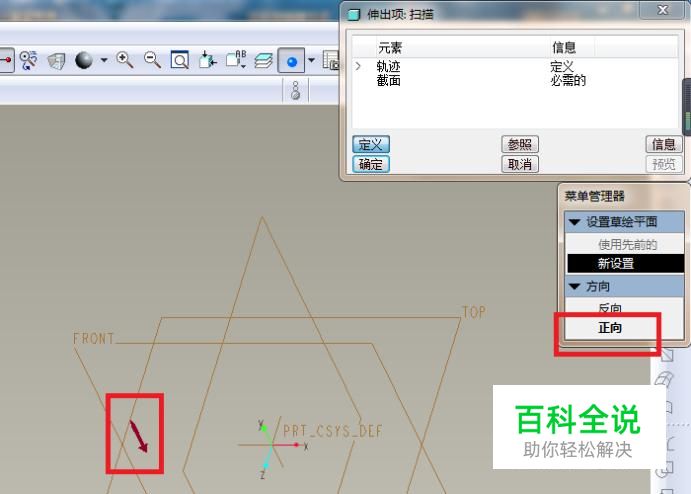

如下图所示， 选择完平面之后， 菜单管理器又有了变化， 要我们选择方向， 这时，笔者习惯性的点击了“正向”。
- 06

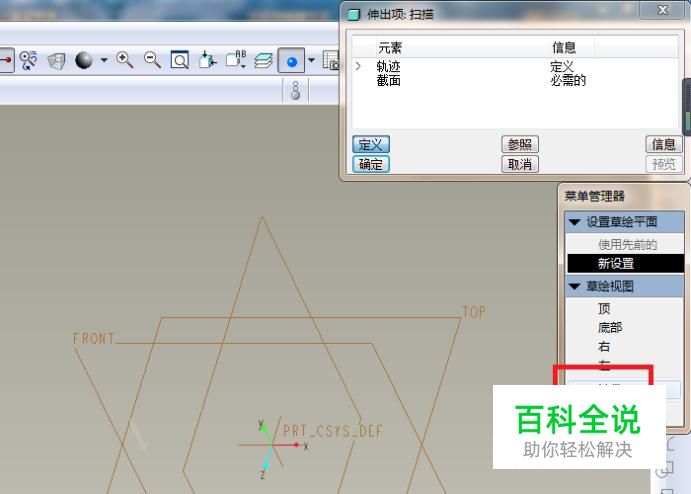

如下图所示的菜单管理器， 草绘视图笔者选择了“缺省”。
- 07

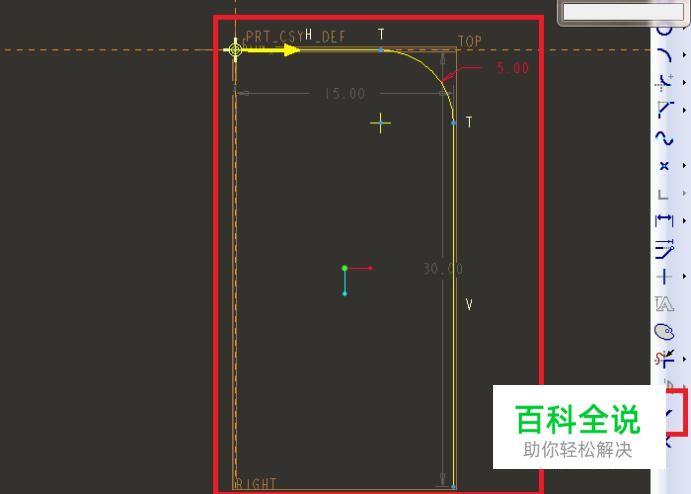

如下图所示， 正式进入到草绘状态， 点击右边的工具箱中的“直线”命令， 画一条水平线和一条竖直线， 再点击右边的工具箱中的“倒圆角”命令给这一横一竖两条直线倒个圆角， 之后再双击图中的尺寸，进行尺寸的修改， 具体尺寸可以参照下图， 最后点击右边工具箱中最下边的√， 完成轨迹的草绘。
- 08

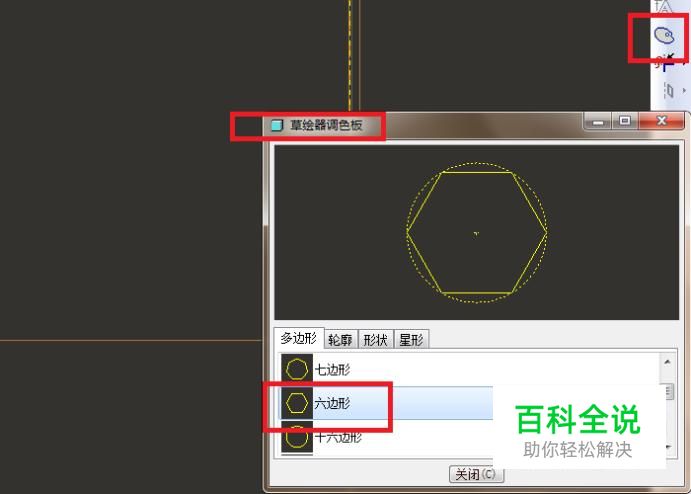

如下图所示， 完成了轨迹的草绘， 软件就自动跳转到截面的草绘， 点击右边工具箱中的“调色板”图标， 出现一个“草绘器调色板”对话框， 在其中找到“正六边形”， 鼠标左键双击它。
- 09

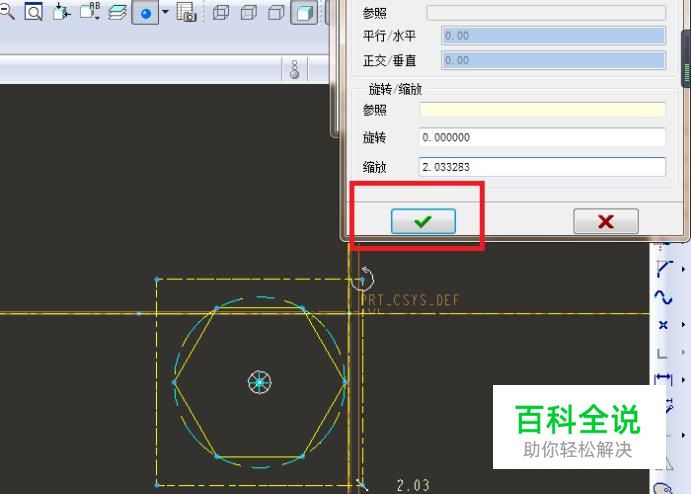

如下图所示， 当我们在调色板中左键双击了正六边形之后， 再在草绘区域空白处单击鼠标左键， 最后就出现了这么一个对话框， 我们只要点√就可以了。
- 10

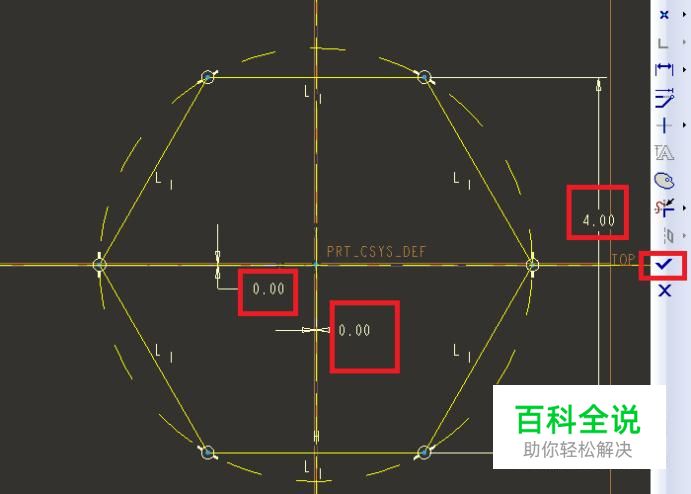

如下图所示， 点击右边工具箱中的“标注”图标， 参考下图标注尺寸， 整理变形的对边必须是4， 圆心的中点距离坐标原点为0（这里需要标注两次）， 最后点击右边工具箱中的√， 完成草绘。
- 11

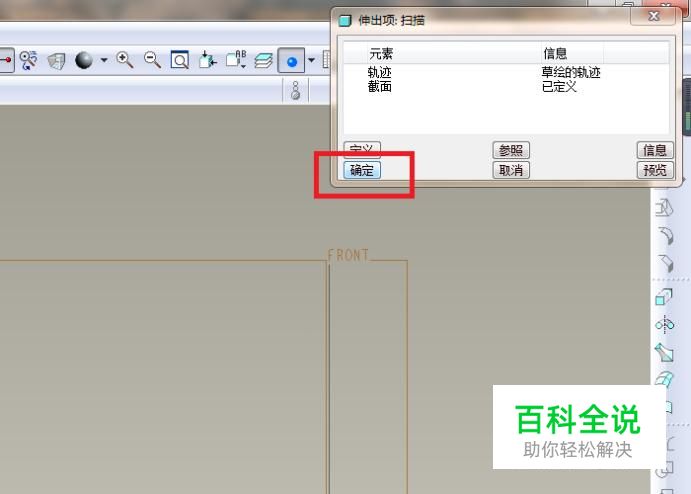

如下图所示，退出了草绘界面， 再看“伸出项：扫描”对话框， 轨迹和截面都已经定义完毕， 我们只要点击“确定”就可以了。
- 12

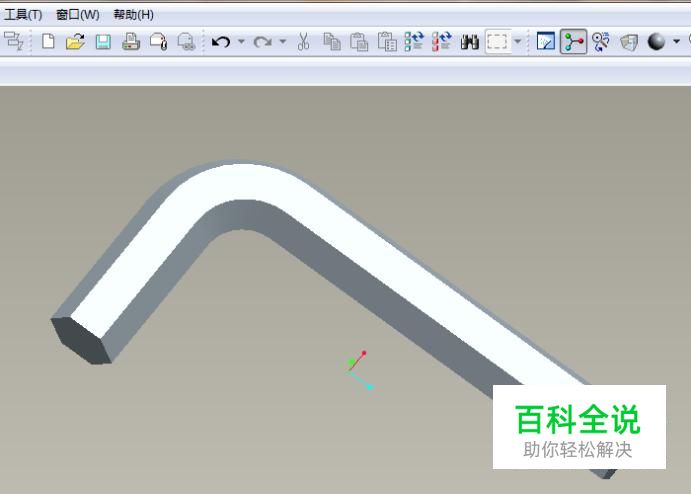

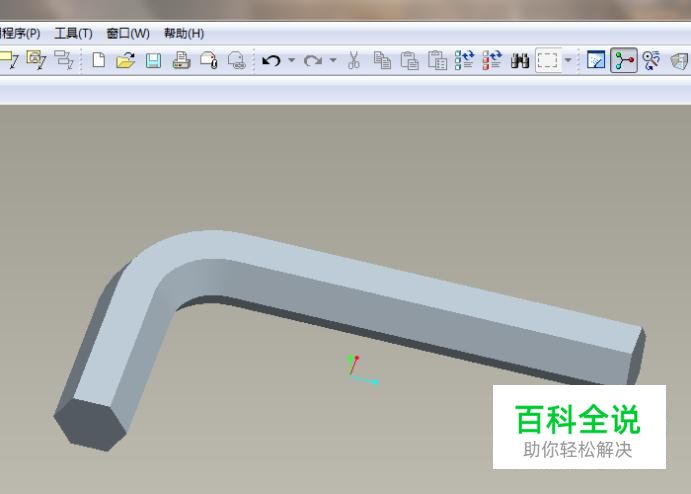

如下图所示， 隐藏一下基准面和基准轴，手动调整一下方向， 就出现了下图中的内六角扳手。
