Pro/e如何造一个“微波炉调温旋钮”？
微波炉相信大家应该都不陌生，现在很多家庭都有它，
那么，
微波炉调温旋钮不知道有没有人关注过，
这里，
笔者就用Pro/e5.0软件造一个微波炉调温旋钮。
操作方法
- 01

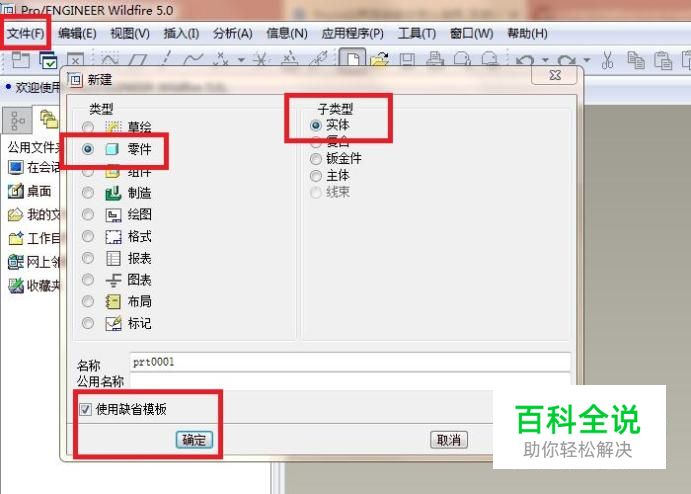

如下图所示， 打开Pro/e5.0软件之后， 1、点击标题栏中的“文件”， 2、在“文件”下拉菜单中点击“新建”， 3、在随之弹出的“新建”对话框中设置：类型为零件，子类型为实体零件，勾选“使用缺省模板”， 4、最后点击对话框下方的“确定”， 至此， 完成一个空白的实体零件文件的创建。
- 02

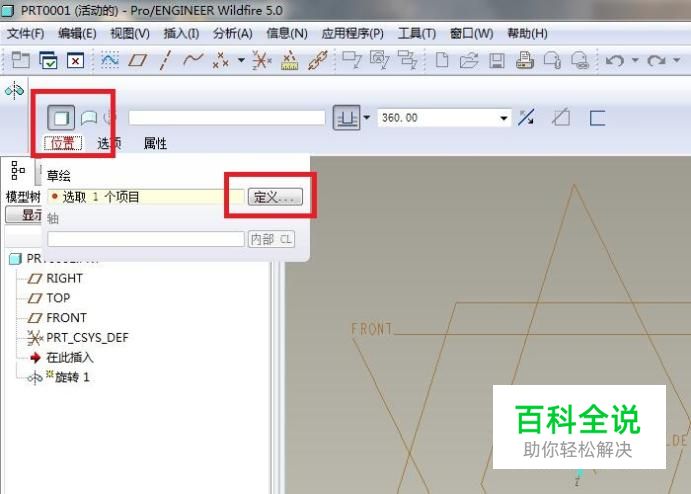

如下图所示， 1、为了省事，直接点击右边工具箱中的“旋转”图标， 2、目光转向软件左上角，默认的是实体，这一点不变，点击它下面的“位置”， 3、在弹出的下一层信息框中点击“定义”。
- 03

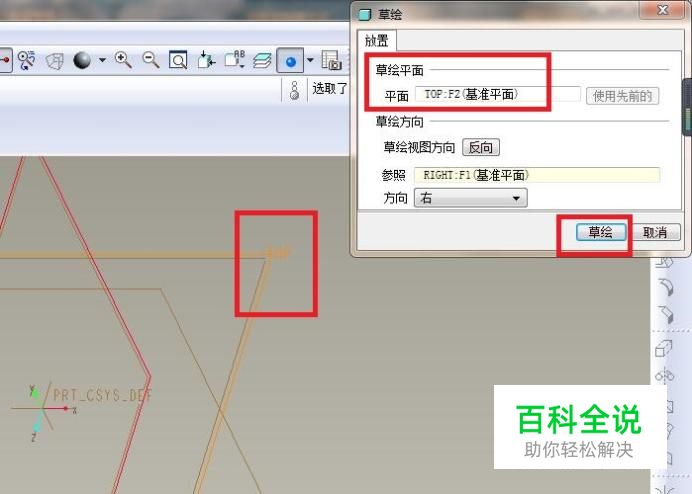

如下图所示， 软件右上角出现一个“草绘”对话框， 草绘平面一栏选择“TOP面”， 然后点击“草绘”按钮。
- 04

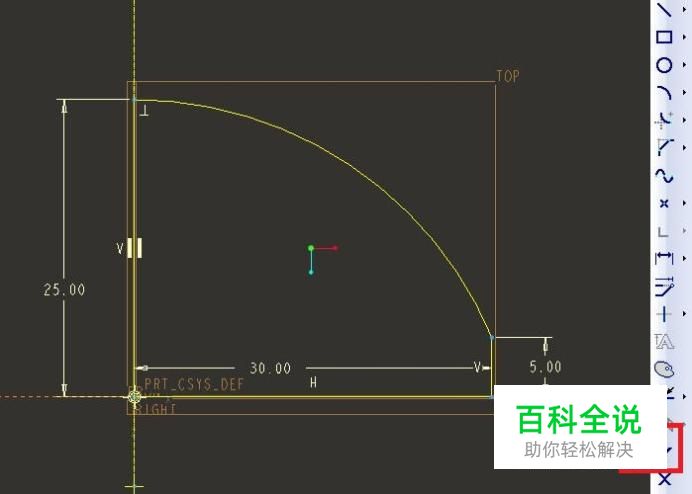

如下图所示， 成功进入到草绘状态， 然后画一个下图中的草图。 具体： 1、点击软件右边工具箱中的“中心线”图标， 2、在草绘区域以坐标原点为起点画一条纵向的中心线， 3、点击软件右边工具箱中的“直线”图标， 4、在草绘区域以坐标原点为起点画一条竖直向上的线段， 5、鼠标左键双击尺寸修改为25， 6、点击软件右边工具箱中的“直线”图标， 7、在草绘区域以坐标原点为起点向右画一条水平线段， 8、鼠标左键双击尺寸修改为30， 9、继续点击软件右边工具箱中的“直线”图标， 10、以水平线段右端点为起点向上画一条竖直线段， 11、鼠标左键双击尺寸修改为5， 12、点击软件右边工具箱中的“圆弧”图标， 13、草绘区域以两条竖直线段的上端点为圆弧起始、终止点画圆弧，圆心在纵向中心线上， 14、点击右边工具箱最下方的√，完成并退出草绘。
- 05
如下图所示， 退出草绘之后， 来到了旋转界面， 看着预览的效果， 可以点击软件右上角的√了， 完成旋转实体操作。
- 06

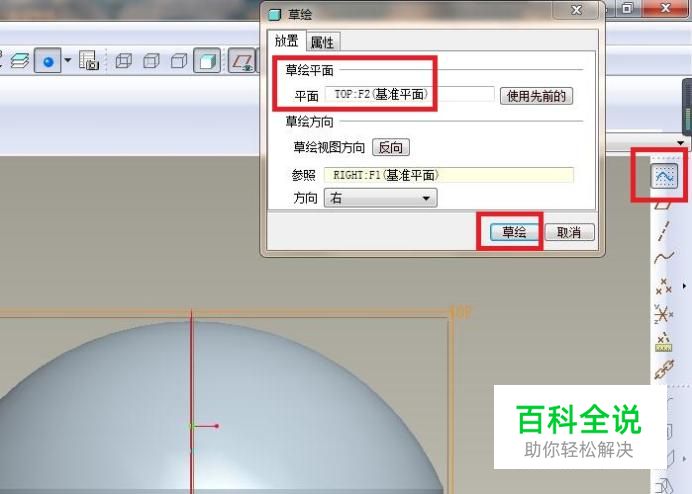

如下图所示， 首先点击软件右边工具箱中的“草绘”图标， 然后软件弹出一个“草绘”对话框， 然后对话框中的“草绘平面”一栏选择“TOP面”， 然后点击对话框下方的“确定”。
- 07

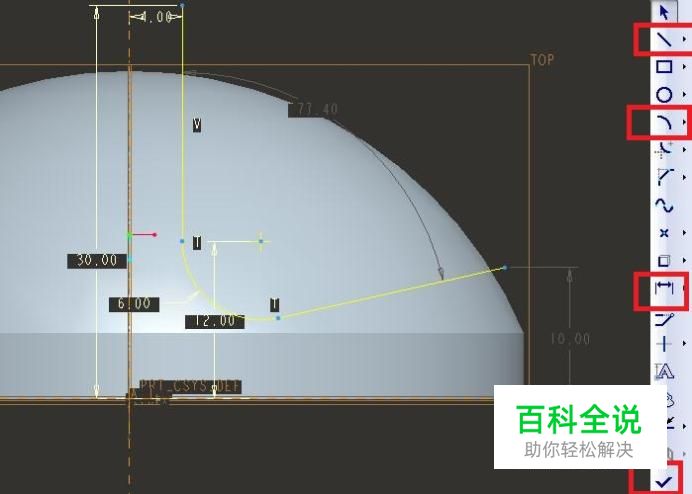

如下图所示， 又一次成功地进入到草绘状态， 画一个如下图所示的草图， 尺寸最好是一模一样， 这样会比较容易一次成功。
- 08

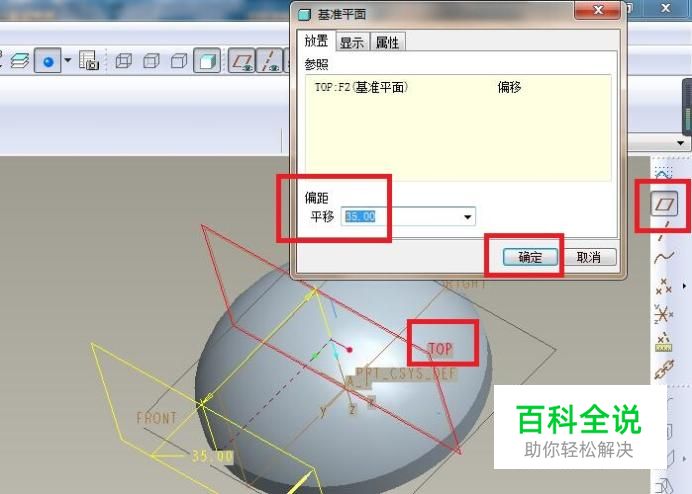

如下图所示， 首先点击软件右边工具箱中的“基准平面”图标， 然后软件弹出一个“基准平面”对话框， 然后参照一栏我们选择“TOP面”， 然后偏距一栏输入35（只要超过了旋转实体就行了）， 然后点击“确定”。
- 09

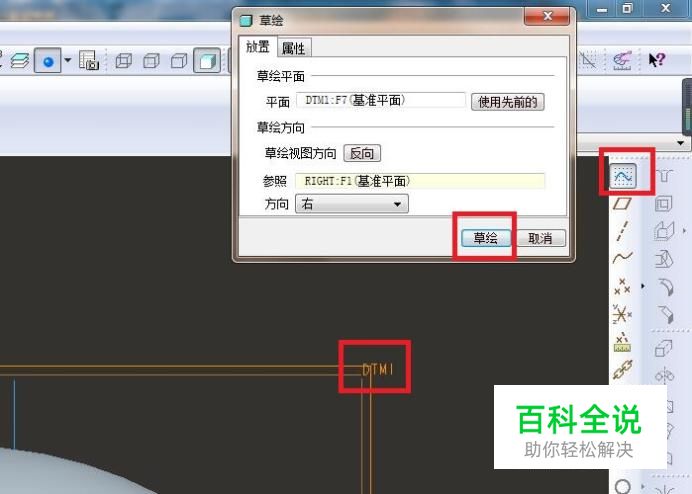

如下图所示， 首先选中新建的基准平面“DTM1”， 然后点击软件右边工具箱中的“草绘”图标， 然后出现的“草绘”对话框就默认草绘平面为“DTM1”， 然后我们就只需要点击“草绘”就可以了。
- 10

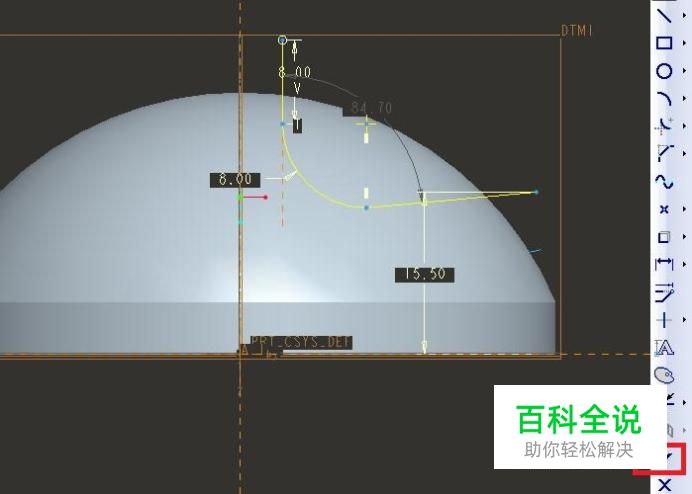

如下图所示， 画一个下图中的草图线段， 尺寸最好一模一样， 这样比较容易一次成功。
- 11

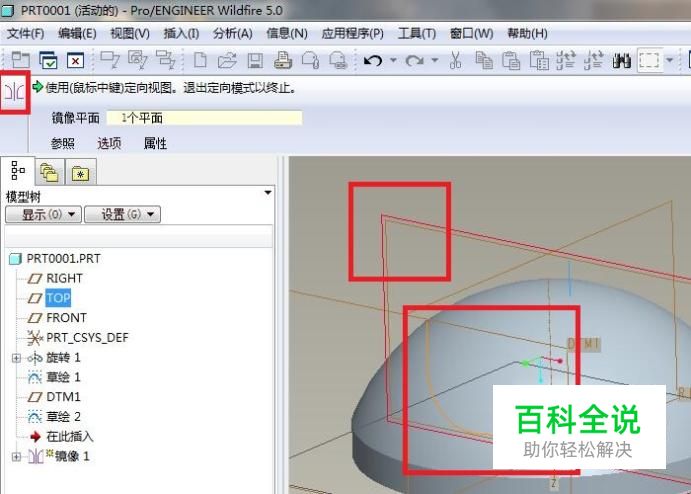

如下图所示， 首先鼠标左键选中刚刚画的草绘线段， 然后点击右边工具箱中的“镜像”对话框， 然后将视线转移到软件左上角， 然后根据提示选择“镜像平面”为“TOP”面， 然后就将视线转移到软件右上角，打√， 至此， 有三条草绘线段了。
- 12

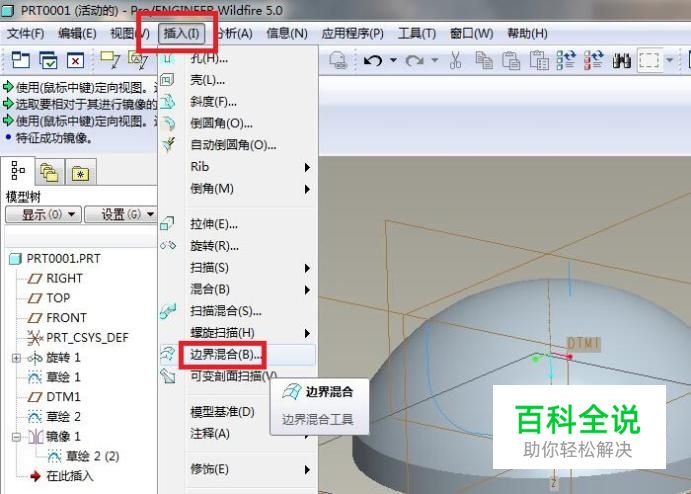

如下图所示， 首先点击标题栏中的“插入”， 然后在其展开的下拉菜单中点击“边界混合”， 成功激活“边界混合”命令。
- 13

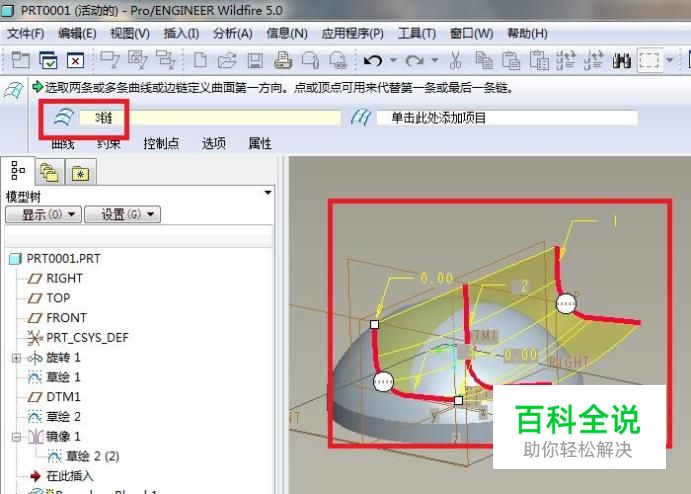

如下图所示， 见软件左上角信息栏， 这时候就是我们选择草绘线段的时候了， 按照下图中的选择顺序先后将三条草绘线段全部选中， 然后就可以看到预览的效果了（曲面出来了）， 然后就将视线转移到软件右上角的√处，打它， 完成一个曲面的创建。
- 14

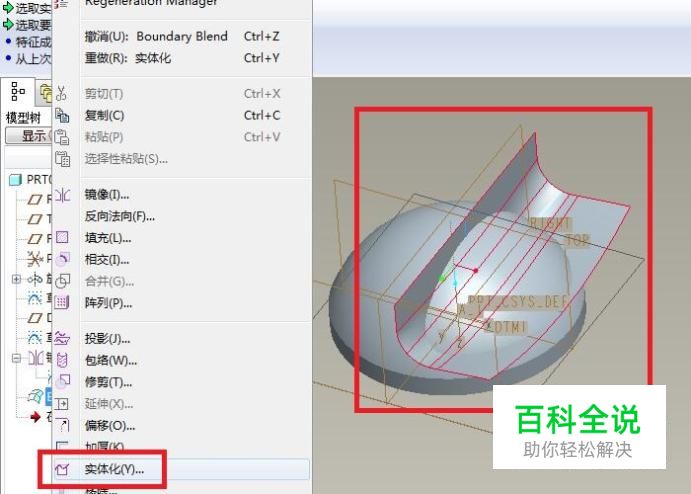

如下图所示， 首先用鼠标左键选中刚刚生成的曲面， 然后点击标题栏中的“编辑”， 然后在“编辑”的下拉菜单中点击“实体化”， 至此， 成功激活“实体化”命令。
- 15

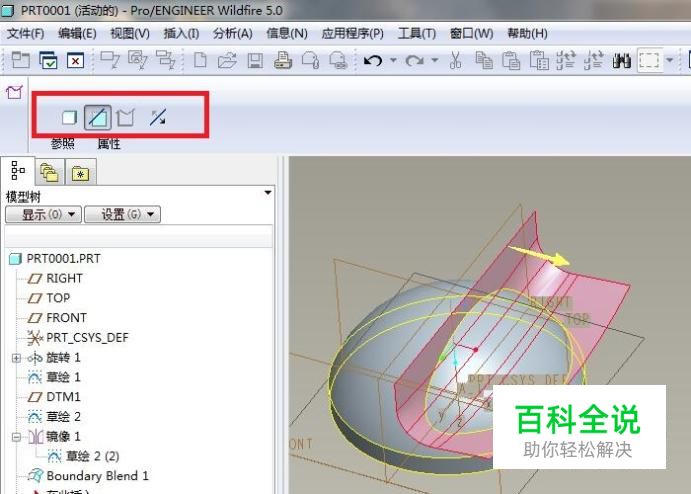

如下图所示， 见软件左上角的信息栏， 选择模式“除料”， 设定方向向外， 然后点击软件右上角的√， 完成实体化操作。
- 16

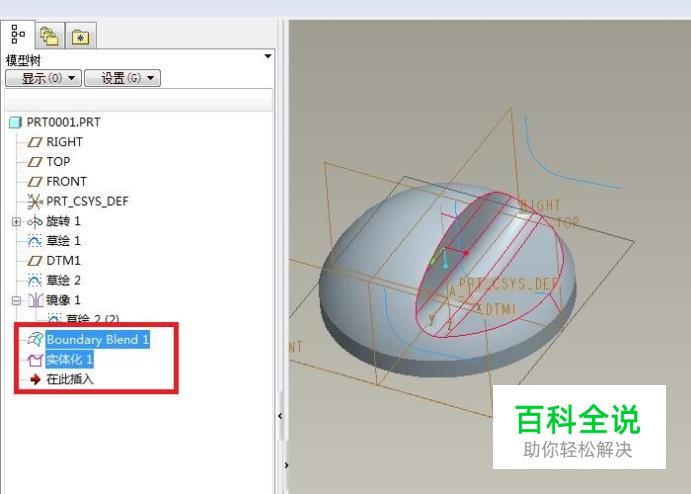

如下图所示， 实体化之后， 之前的旋转实体成功地切除了一部分， 然后在设计树中将“实体化1”和“边界混合（Boundary Blend1）”两个特征都选中。 说明一下，这里之所以单独成一步骤，是因为我们很容易只选择“实体化1”，这样镜像之后是没用的，必须两个都选中才行。
- 17

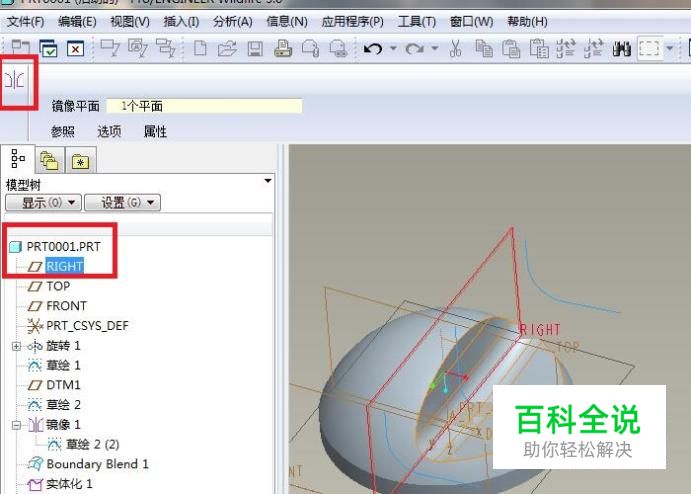

如下图所示， 将两个都选中之后， 点击软件右边工具箱中的“镜像”图标， 然后将视线转移到软件左上角， 然后选择“TOP”面为镜像平面， 然后又将视线转移到软件右上角， 打√， 完成镜像操作。
- 18

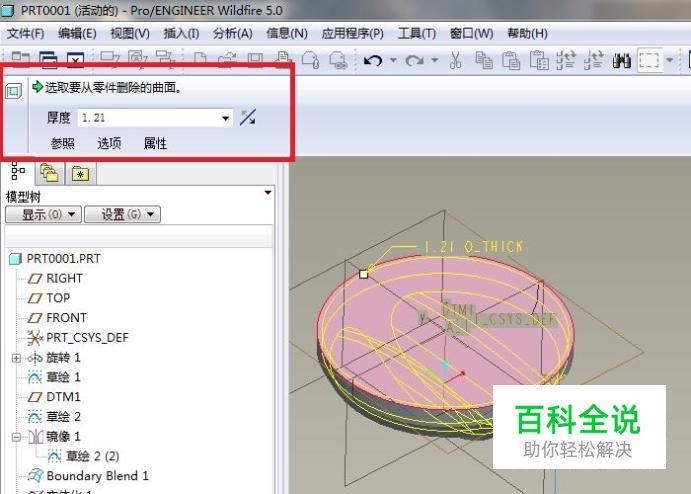

如下图所示，进行抽壳操作。 1、点击软件右边工具箱中的“壳”图标， 2、将视线转移到软件左上角的信息栏， 3、默认的抽壳厚度：1.21，笔者看着可行，就不改动它了， 4、见右边实体上的红色平面没有？那就是我们要选择的平面， 5、将视线转移到软件右上角， 6、点√， 完成抽壳操作。
- 19

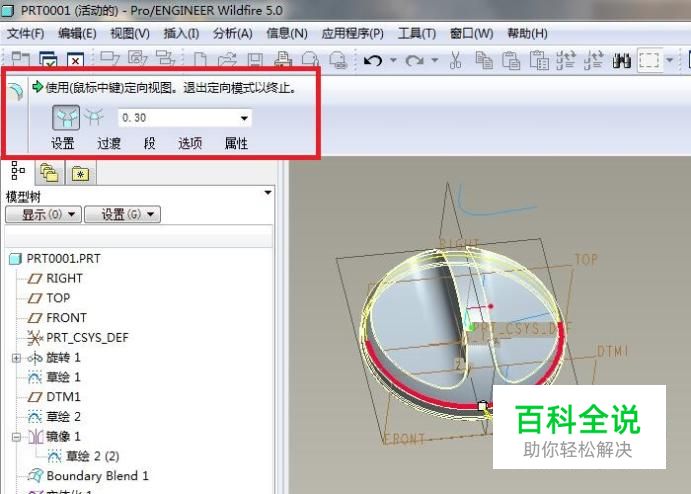

如下图所示， 首选点击软件右边工具箱中的“倒圆角”图标， 然后将视线转移到软件左上角的信息栏， 然后将默认的尺寸改成0.3， 然后将实体上的所有边线全部选中， 然后打√，完成倒圆角的操作。
- 20

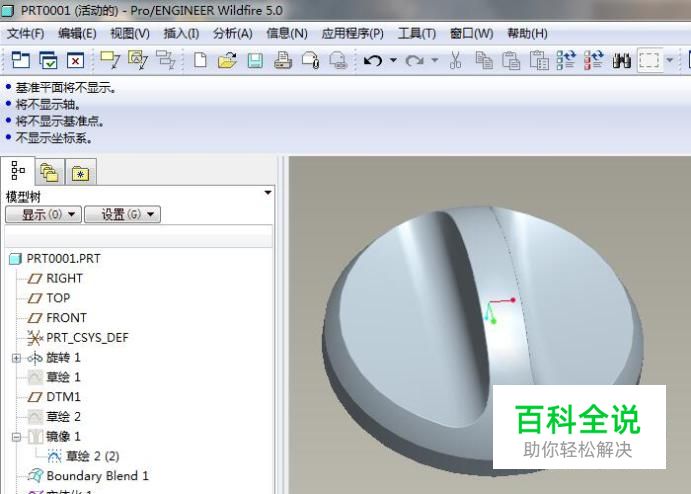

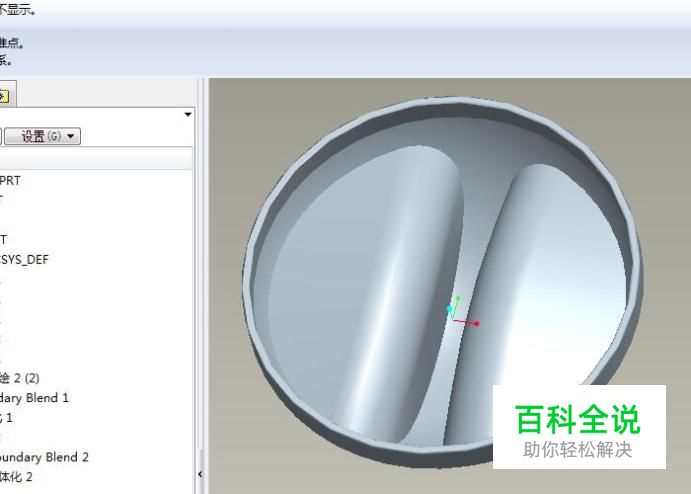

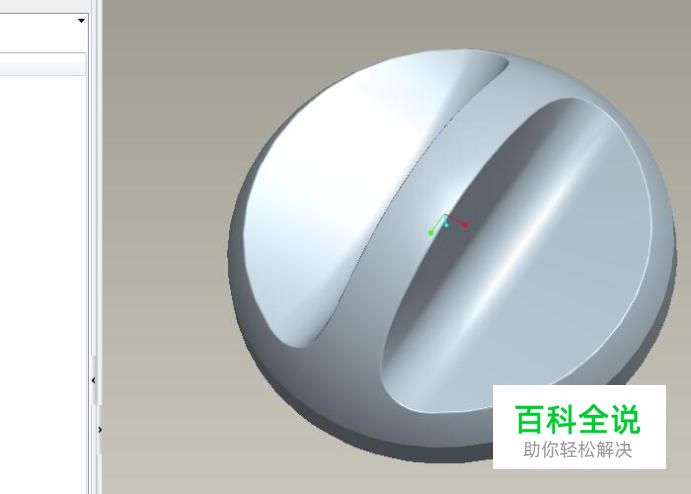

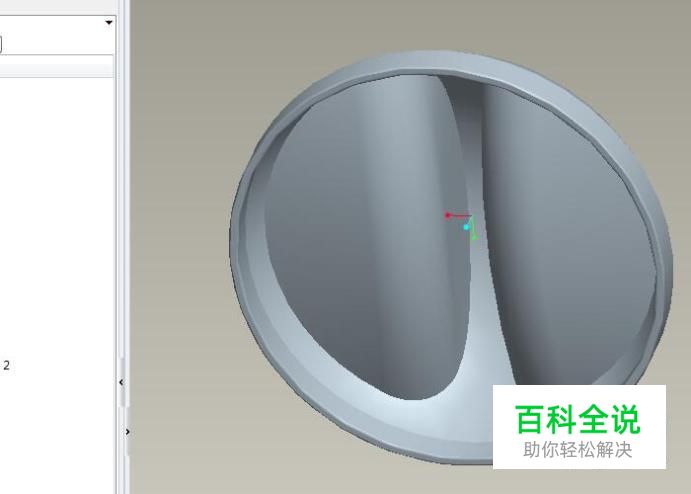

如下两幅图所示， 将所有的基准面、基准轴、草绘线段等全部隐藏， 然后移动视图方向， 可以看到一个完整的“微波炉调温旋钮”就这么出现在了Pro/e三维软件中。
